Descrizione

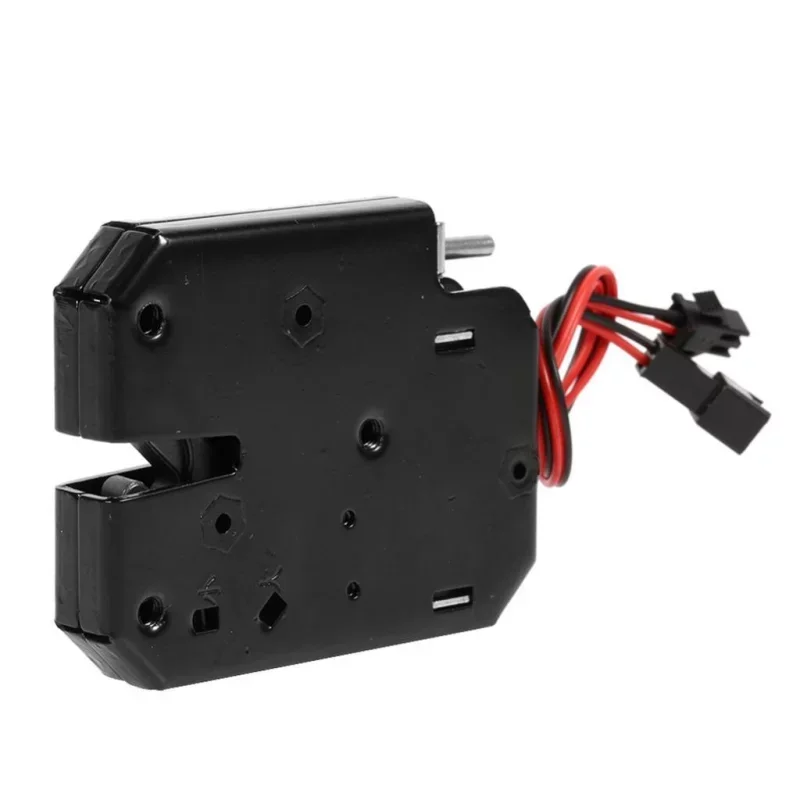

La serratura elettromagnetica è progettata per la messa in sicurezza di porte e sportelli in applicazioni in cui sono richiesti lo sblocco elettrico e la segnalazione di stato. In stato di riposo, la serratura rimane chiusa e, dopo l’applicazione della tensione di attivazione, sblocca il chiavistello. Include un terminale per una spia di controllo o un segnale di stato per l’apertura e la chiusura della porta.
Specifiche tecniche
Tipo: serratura elettromagnetica
Modalità di funzionamento: bloccato quando non viene applicata alcuna tensione, sbloccato quando viene applicata la tensione.
Tensione/corrente: 5 V CC / 1,5 A, 12 V CC / 2 A, 24 V CC / 1 A (a seconda della variante)
Carico massimo del fermo: 150 kg
Tempo massimo sotto tensione: 0,5 s
Temperatura di esercizio: da -40 a 60 °C
Materiale della parte interna: acciaio al carbonio
Finitura superficiale: verniciatura a polvere nera (komaxit)
Dimensioni: 73 x 58 x 13 mm
Lunghezza del cavo: 170 mm
Durata meccanica: 500.000 cicli
Durata dell’elettromagnete: oltre 1.000.000 di cicli di funzionamento
Uscita segnale: contatto di commutazione, aperto quando sbloccato, chiuso quando bloccato
Funzioni e caratteristiche
La serratura funziona come un’unità di chiusura separata con sblocco elettrico.
Il design consente l’installazione senza restrizioni di orientamento a sinistra o a destra.
Comprende un contropezzo con staffa di aggancio per la chiusura meccanica della porta.
La serratura è dotata di un’uscita di feedback sullo stato.
Il filo di feedback funziona come un contatto di commutazione a potenziale zero per segnalare lo stato della serratura.
Nello stato bloccato, il contatto di feedback è chiuso; nello stato sbloccato, il contatto è aperto.
Questa uscita può essere utilizzata per una luce di controllo, un ingresso per un’unità di controllo, un microcontrollore o un sistema di sicurezza che monitora se la serratura è bloccata.
L’uscita di feedback non viene utilizzata per alimentare la serratura, ma solo per trasmettere informazioni sullo stato del contatto.
Il meccanismo ha un’elasticità regolabile per porte con un peso compreso tra 0,5 e 4 kg.
Ideale per
scatole di erogazione
armadietti di servizio e self-service
cassette postali e contenitori per giornali
scatole e armadi frigoriferi
ripostigli e armadi
Cassette di prestito e per la biblioteca
Contenuto della confezione
1 serratura elettromagnetica
1 controparte di chiusura
Perché scegliere questo prodotto?
Consente lo sblocco elettrico e allo stesso tempo fornisce un segnale di stato per verificare la posizione della serratura.
La struttura in acciaio al carbonio è progettata per un utilizzo ripetuto.
Le dimensioni compatte ne facilitano l’installazione in porte e scatole di dimensioni ridotte.
La modalità di funzionamento con blocco a potenziale zero è adatta per applicazioni in cui la serratura deve rimanere chiusa anche dopo un’interruzione di corrente.
Istruzioni di installazione e funzionamento
Prima dell’installazione, verificare che la tensione di alimentazione e il carico di corrente siano compatibili con l’alimentatore e il circuito di controllo utilizzati.
Installare la serratura in modo che la controparte sia nella posizione esatta rispetto al chiavistello e che non vi sia alcuna tensione meccanica.
Utilizzare i fili di segnale esclusivamente come contatto di stato, non per l’alimentazione diretta del carico senza un corrispondente stadio intermedio.
Osservare un tempo di apertura massimo di 0,5 s.
Avviso di sicurezza
Il prodotto è un componente elettrico e richiede un cablaggio adeguato. Una polarità errata, una tensione non corretta o un sovraccarico possono danneggiare la serratura o il circuito di alimentazione.
Eseguire l’installazione e il collegamento con l’alimentazione scollegata.
Quando si installa in sistemi di accesso, erogazione o chiusura, assicurarsi che il bloccaggio meccanico e l’apertura di emergenza siano sicuri.
Non utilizzare la serratura al di fuori delle condizioni di temperatura specificate e non esporla ad ambienti per i quali non è stata progettata.
