Descrizione

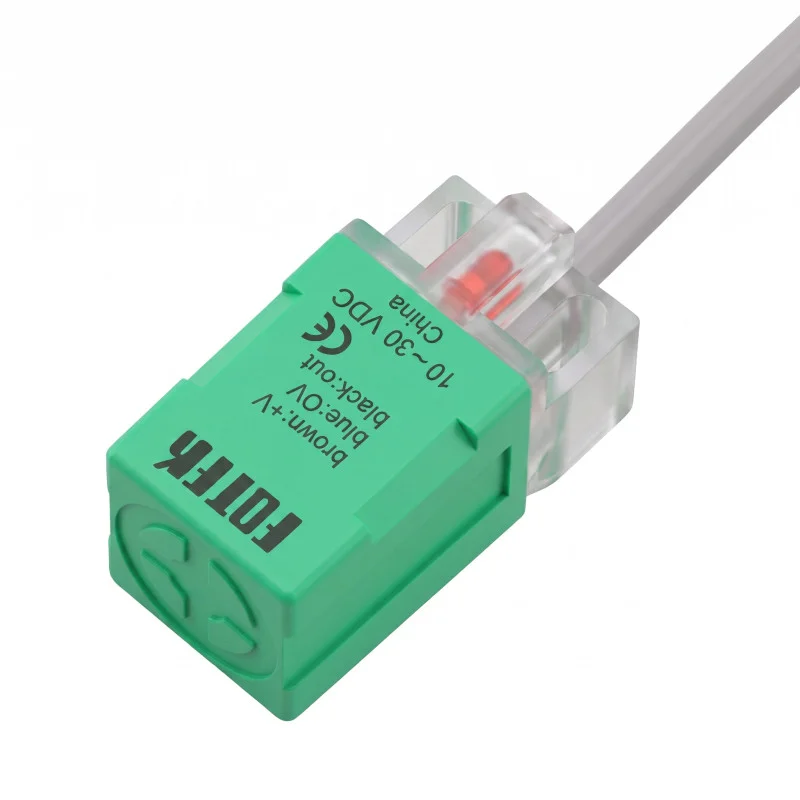

Il PL-05P è un sensore di prossimità induttivo della serie PS, progettato per il rilevamento senza contatto di oggetti metallici in applicazioni di automazione e controllo. Presenta una forma quadrata allungata con direzione di rilevamento orizzontale, montaggio a filo e uscita a transistor PNP nella versione NO. Il sensore è adatto per l’impiego in sistemi industriali, macchinari e applicazioni di posizionamento in cui è richiesto un rilevamento ripetibile di bersagli metallici, quando alimentato in corrente continua.
Specifiche tecniche
Modello: PL-05P
Serie: Sensore di prossimità induttivo serie PS
Tipo di design: tipo quadrato allungato
Tipo di sensore: sensore di prossimità induttivo
Metodo di output: PNP
Stato di uscita: NO
Tensione di alimentazione: 1030 V CC
Distanza di rilevamento: 5,0 mm
Metodo di montaggio: a filo
Direzione di scansione: orizzontale
Corrente di uscita massima: 150 mA
Consumo massimo di corrente: 10 mA
Tensione residua: inferiore a 0,1 V
Corrente di dispersione: inferiore a 0,8 mA
Isteresi: inferiore al 10% della distanza di rilevamento
Variazione di temperatura: inferiore a 10 µm per °C
Deriva di tensione: inferiore a 1 µm per V
Circuito di protezione: contro cortocircuito e inversione di polarità
Temperatura di esercizio: da -25 °C a +80 °C
Umidità di esercizio: dal 35% al 95% UR
Grado di protezione: IP67
Frequenza di risposta: 800 Hz
Colore della superficie di rilevamento per la versione PNP: verde
Dimensioni del corpo: superficie 17,0 × 17,0 mm, lunghezza del corpo 35,0 mm
Fori di fissaggio: 2 fori da 3,2 mm
Lunghezza del cavo: 100 cm
Collegamento dei cavi: marrone + alimentazione, blu – alimentazione, nero uscita
Funzioni e caratteristiche
Rilevamento induttivo senza contatto di oggetti metallici, senza usura meccanica della parte sensibile.
Corpo quadrato e allungato per l’installazione in macchine, dispositivi e unità di automazione.
Il design a incasso consente l’installazione in ambienti metallici, nel rispetto delle condizioni di montaggio previste per i sensori a incasso.
Uscita a transistor PNP in logica NO per il collegamento agli ingressi di controllo di sistemi in corrente continua.
La protezione da cortocircuito e inversione di polarità aumenta la resistenza quando collegata a circuiti in corrente continua.
La protezione IP67 consente l’utilizzo in ambienti con elevati livelli di polvere e umidità.
L’indicazione a LED è mostrata nella documentazione del disegno della carrozzeria.
Ideale per
Rilevamento di parti metalliche sulle linee di produzione e assemblaggio.
Rilevamento della posizione delle parti meccaniche di macchine e attrezzature.
Rilevamento di finecorsa e presenza nell’automazione industriale.
Integrazione in sistemi di controllo con alimentazione in corrente continua e ingressi PNP.
Applicazioni in cui è richiesto il montaggio a filo di un sensore induttivo quadrato.
Contenuto della confezione
Sensore di prossimità induttivo PL-05P
Perché scegliere questo prodotto?
Progettazione PNP NO chiaramente designata per circuiti di controllo in corrente continua.
Le specifiche verificate includono un’alimentazione da 10 a 30 V CC, una distanza di rilevamento di 5,0 mm e una frequenza di risposta di 800 Hz.
Il montaggio a filo e il design squadrato facilitano l’integrazione meccanica nel design del dispositivo.
I circuiti di protezione da cortocircuito e inversione di polarità contribuiscono a un funzionamento più sicuro se collegati correttamente.
La protezione IP67 e l’ampio intervallo di temperature di esercizio ne consentono l’utilizzo in ambienti industriali.
Istruzioni di installazione e funzionamento
Effettuare i collegamenti secondo lo schema per la versione PNP: filo marrone al polo positivo dell’alimentatore, filo blu al polo negativo dell’alimentatore, filo nero come uscita.
Osservare le condizioni di installazione per il sensore induttivo a incasso e rispettare le dimensioni meccaniche dell’alloggiamento e dei fori di montaggio.
Utilizzare il sensore esclusivamente entro l’intervallo di tensione di alimentazione di 1030 V CC.
Nella progettazione del carico di uscita, non superare la corrente di uscita massima di 150 mA.
Avviso di sicurezza
Un cablaggio errato può causare danni al sensore o alle apparecchiature collegate.
Eseguire l’installazione e i collegamenti elettrici con l’alimentazione scollegata.
Osservare la polarità dell’alimentazione e il corretto collegamento dell’uscita secondo lo schema del produttore.
Se utilizzato in impianti industriali, assicurarsi che l’installazione sia eseguita da professionisti e che vi sia un’adeguata protezione dei circuiti.
Non utilizzare il sensore al di fuori dei parametri elettrici e climatici specificati.
