Descrizione

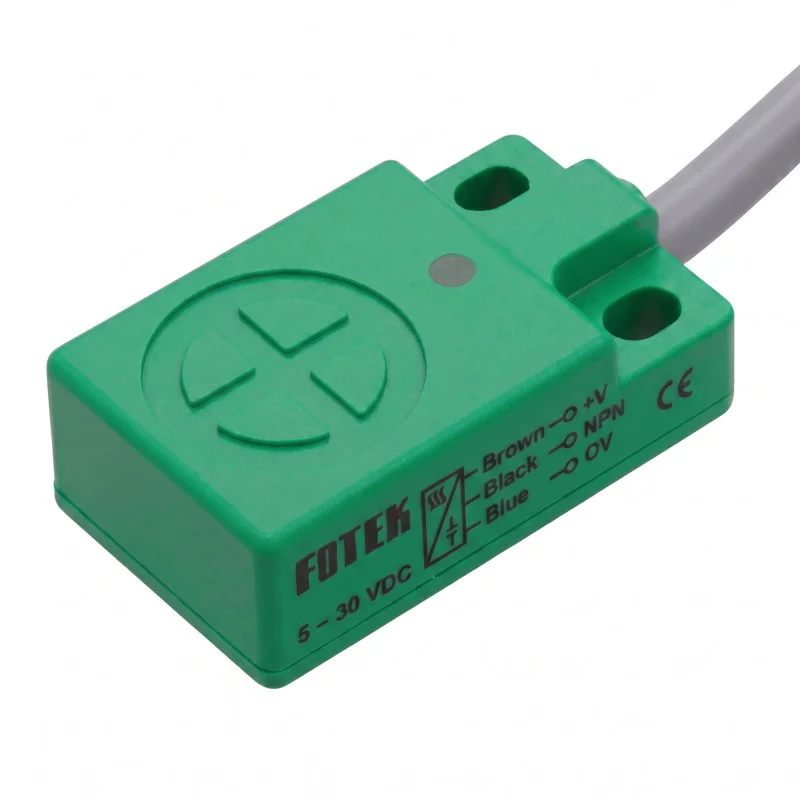

El sensor de proximidad inductivo FOTEK SP-05P es un sensor sin contacto diseñado para la detección de objetos metálicos en aplicaciones de automatización y control. Su diseño compacto permite la instalación en espacios reducidos y la detección frontal en dirección vertical. El modelo SP-05P, según la marca, funciona como un sensor de CC con salida PNP y función de conmutación normalmente abierta (NO).
Especificaciones técnicas
Modelo: SP-05P
Serie: Sensor de proximidad inductivo serie PS
Fabricante: FOTEK
Tipo de diseño: tipo de placa, diseño de placa
Principio de detección: sensor de proximidad inductivo
Método de salida: PNP
Estado de salida: NO
Distancia de detección: 5,0 mm
Método de montaje: a ras
Dirección de escaneo: vertical
Tensión de alimentación: 1030 V CC
Corriente de salida máxima: 150 mA
Consumo máximo de corriente: 10 mA
Tensión residual: < 0,1 V
Corriente del pararrayos: < 0,8 mA
Ondulación de la fuente de alimentación: < 20% Vp-p
Histéresis: < 10% de la distancia de detección
Deriva de temperatura: < 10 m/°C
Deriva de voltaje: < 1 m/V
Circuito de protección: protección contra cortocircuitos y polaridad inversa.
Temperatura de funcionamiento: -25 °C a +80 °C
Humedad de funcionamiento: 35% a 95% HR
Protección: IP67
Color de la superficie de detección para la variante PNP: verde
Conexiones de cables: marrón +10 a 30 V CC, azul 0 V, negro salida
Dimensiones del cuerpo del sensor: 30,5 × 18,0 × 10,0 mm
Longitud del cable: 200 cm
Frecuencia de conmutación: 800 Hz
Funciones y características
Detección inductiva sin contacto de objetos metálicos.
Carcasa para placa de circuito impreso para montaje fijo mediante orificios de montaje.
Diseño de sensores empotrados.
Salida PNP con función de conmutación normalmente abierta (NO).
Conexión de CC de tres hilos según el diagrama adjunto.
Protección contra cortocircuitos y polaridad inversa en el lado de CC de esta variante.
Protección IP67 para su uso en entornos industriales.
Ideal para
Detección de piezas metálicas en conjuntos de maquinaria y automatización.
Señalización de posición de mecanismos en movimiento.
Uso en fijaciones, cintas transportadoras y puestos de trabajo de montaje.
Integración en circuitos de control con alimentación de 10 a 30 V CC.
Contenido del paquete
Sensor de proximidad inductivo FOTEK SP-05P con cable de conexión
¿Por qué elegir este producto?
Modelo claramente identificado con tipo de salida, distancia de detección y rango de alimentación eléctrica especificados.
Diseño de placa compacta con plano dimensional para el diseño del ensamblaje.
Salida PNP normalmente abierta adecuada para aplicaciones comunes de control de CC.
Las características de protección y la protección IP67 permiten su uso en instalaciones técnicas.
Instrucciones de instalación y funcionamiento
Siga el diagrama de cableado para la variante PNP: marrón para la alimentación positiva, azul para 0 V, negro como salida.
Instale el sensor de acuerdo con el método de montaje empotrado especificado.
Al diseñar el soporte, utilice el plano dimensional del modelo SP-05P específico.
No exceda el rango de tensión de alimentación ni la corriente de salida máxima especificados.
Aviso de seguridad
Realice las conexiones eléctricas con la fuente de alimentación desconectada.
Un cableado incorrecto puede provocar daños en el sensor o en el equipo conectado.
Respete la polaridad de la fuente de alimentación y de la carga de salida según el diagrama de cableado.
Instale el sensor en un dispositivo industrial de manera que se eviten daños mecánicos al cable y al cuerpo del sensor.
La instalación en sistemas de control y maquinaria debe ser realizada por una persona con la cualificación eléctrica adecuada.
