Descrizione

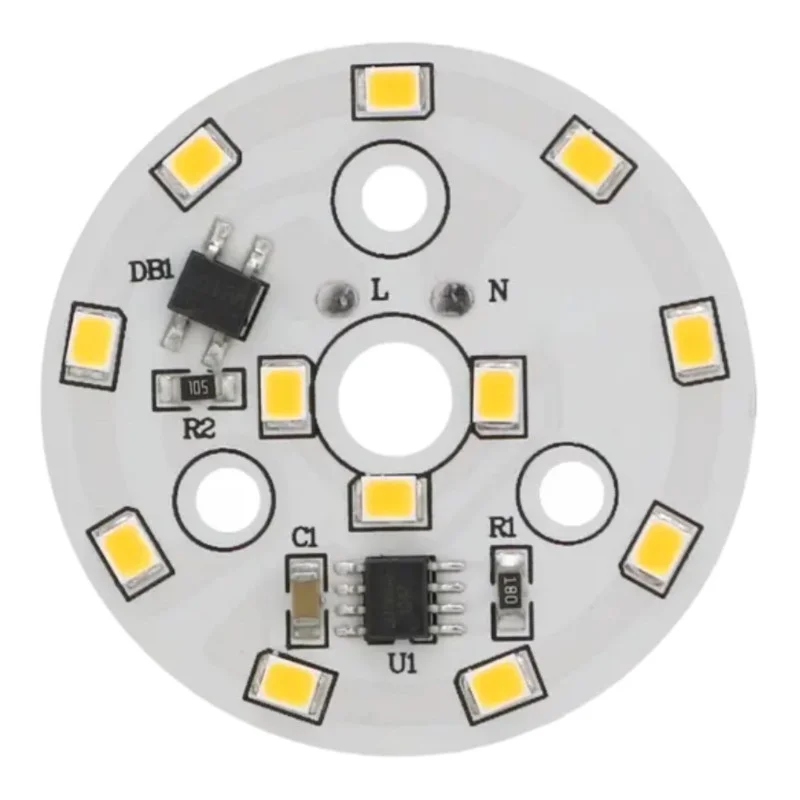

Das runde LED-Modul für die direkte Stromversorgung aus dem 220240-V-Wechselstromnetz ist für den Einbau in Leuchten und Beleuchtungsanlagen konzipiert, bei denen eine kompakte Bauweise und ein einfacher elektrischer Anschluss erforderlich sind. Dank seines Durchmessers von 44 mm eignet es sich besonders für kleinere Leuchten, den Austausch von Lichtpaneelen und Reparaturen.
Technische Spezifikationen
LED-Typ: 2835 SMD
Anzahl der LEDs: 12
Lichtfarbe: Weiß (je nach Variante, warmweiß 30003500K / kaltweiß 60006500K)
Stromversorgung: 220240 V Wechselstrom
Leistungsaufnahme: 5 W
Modul-Außendurchmesser: 44 mm
Strahlwinkel: 120130°
Lichtstärke: 400450 lm
Funktionen und Merkmale
Kompaktes, rundes Design zur Integration in Leuchten mit begrenztem Platzangebot
Breiter Abstrahlwinkel, geeignet für Flächenbeleuchtung
Stromversorgung direkt aus dem 220240V Wechselstromnetz (keine externe Gleichstromquelle erforderlich)
Lichtfarbvariation je nach gewählter Kombination (warmweiß / kaltweiß)
Ideal für
Service-Austausch von LED-Platinen in netzbetriebenen Leuchten
Einbau- und Aufputzleuchten mit kreisförmiger Aufnahme für Ø44 mm Modul
Technische und gewerbliche Leuchten, bei denen eine einfache Integration des LED-Moduls erforderlich ist.
Packungsinhalt
1x LED-Modul rund Ø44 mm
Wichtig: Das Modul enthält keine Drähte oder eine Klemmenleiste; die Drähte müssen direkt an die Leiterplatte des LED-Moduls gelötet werden.
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte Parameter für die Konstruktion und den Austausch von Beleuchtungsmodulen
Kompakte Größe bei gleichzeitig nutzbarem Lichtstrom
Möglichkeit zur Auswahl der Farbtemperatur je nach Anwendung
Installations- und Bedienungsanleitung
Die Installation darf nur durchgeführt werden, wenn die Stromversorgung unterbrochen und der Arbeitsplatz gegen versehentliches Einschalten gesichert ist.
Löten Sie die Drähte direkt an die Lötpads des Moduls; verwenden Sie Drähte mit geeigneter Isolierung für die Netzspannung und sorgen Sie für ausreichende Zugentlastung (mechanische Befestigung der Drähte außerhalb der Lötstelle).
Beim Löten sollte die Heizzeit auf das unbedingt notwendige Minimum reduziert werden, um eine Beschädigung der LED oder der Leiterplatte zu vermeiden.
Installieren Sie das Modul so in der Leuchte, dass spannungsführende Teile nicht berührt werden können und dass gemäß den Isolationsanforderungen ein ausreichender Abstand zu Metallteilen der Konstruktion gewährleistet ist.
Sorgen Sie für eine angemessene Kühlung entsprechend der Leuchtenkonstruktion; betreiben Sie das Modul nicht in einem geschlossenen Raum ohne Wärmeabfuhr, da es zu Überhitzung kommen kann.
Überprüfen Sie nach der Installation die Festigkeit der Verbindungen und die Isolierung und führen Sie einen Funktionstest an der Leuchte durch.
Sicherheitshinweis
Das Produkt ist für eine Wechselstromversorgung von 220240 V ausgelegt. Unsachgemäße Handhabung kann zu Stromschlag, Brand oder Beschädigung des Geräts führen.
Überlassen Sie Installation und Wartung einer qualifizierten Fachkraft mit Erfahrung im Umgang mit Niederspannungsanlagen.
Schließen Sie das Modul während der Montage, des Lötens oder wenn die Drähte freiliegen, nicht an die Stromversorgung an. Vergewissern Sie sich vor jeglichen Eingriffen, dass das Modul stromlos ist.
Betreiben Sie das Modul nicht außerhalb der Leuchte oder ohne Berührungsschutz. Während des Betriebs können sich auf der Platine gefährliche, unter Netzspannung stehende Teile befinden.
Sorgen Sie für eine ordnungsgemäße Isolierung und mechanische Befestigung der Zuleitungen. Lose Drähte oder unzureichende Isolierung können Kurzschlüsse, Überhitzung oder Verletzungen verursachen.
Installieren Sie das Modul nicht in einer Umgebung mit Wasser, Kondensation oder hoher Luftfeuchtigkeit, es sei denn, im Leuchtendesign ist ein ausreichender Schutz vorgesehen.
Das Modul darf nicht mit Wärmedämmmaterialien abgedeckt werden und die vom Leuchtendesign vorgegebenen Temperaturgrenzen dürfen nicht überschritten werden; zu hohe Temperaturen verkürzen die Lebensdauer und erhöhen das Ausfallrisiko.
Wenn die Leiterplatte, die LEDs, die Lötpads oder die Isolierung beschädigt sind, darf das Modul nicht mehr verwendet werden.
