Descrizione

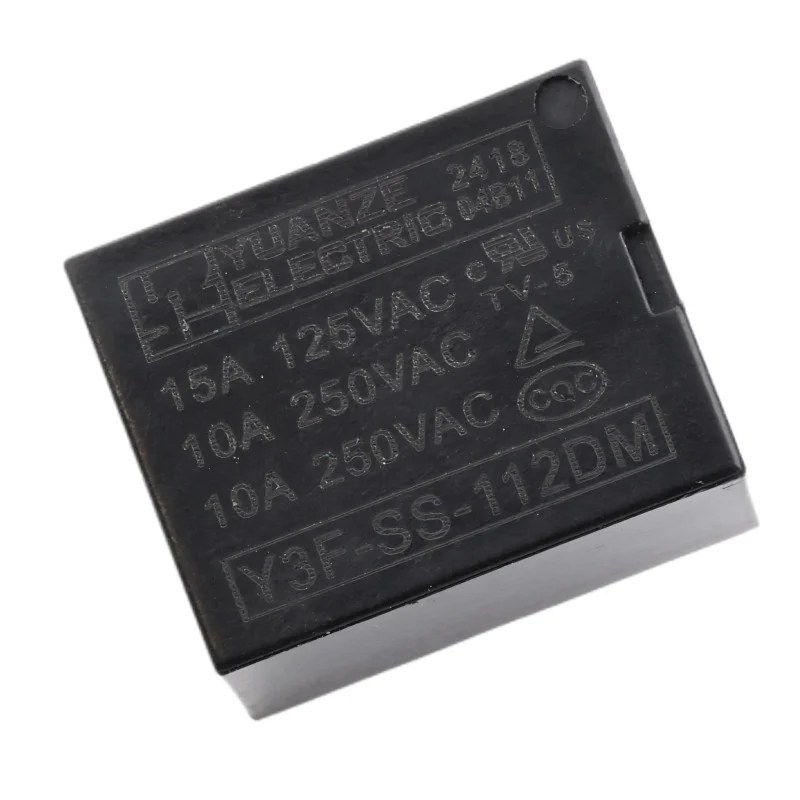

Releul electromagnetic de putere Y3F-SS-112DM este conceput pentru comutarea sarcinilor utilizând un semnal de control de 12V CC. Datorită contactelor cu o putere nominală de până la 10A, este potrivit pentru aplicații generale de comutare în electronică și automatizări, unde este necesară izolarea galvanică între partea de control și circuitul comutat.
Specificații tehnice
Model: Y3F-SS-112DM
Tip contact: SPDT (1 contact comutator)
Tensiune de control a bobinei: 12V CC
Rezistența bobinei: 400
Consumul bobinei: 0,36 W
Tensiune de comutare: 250V AC
Curent maxim de comutare: 10A
Dimensiuni: 19,6 x 15,4 x 15,5 mm
Funcții și caracteristici
Releu electromagnetic pentru comutarea sarcinilor AC și DC cu izolare galvanică
Design cu 4 pini pentru montarea într-un PCB sau soclu, în funcție de cablajul utilizat
Contactul de comutare permite selectarea între ieșirea normal deschisă și normal închisă
Conținutul pachetului
1x releu Y3F-SS-112DM
Notificare de siguranță
Există risc de electrocutare la comutarea tensiunii rețelei de 230250V AC; efectuați asamblarea și conectarea numai atunci când alimentarea cu energie electrică este deconectată.
Mențineți distanțe de izolație suficiente pe PCB, siguranțele și dimensionarea corespunzătoare a firelor pentru un curent de până la 10A.
Utilizați relee în limitele valorilor nominale; pentru sarcini inductive, luați în considerare utilizarea elementelor de protecție (de exemplu, element RC, varistor, diodă) în funcție de tipul de sarcină.
