Descrizione

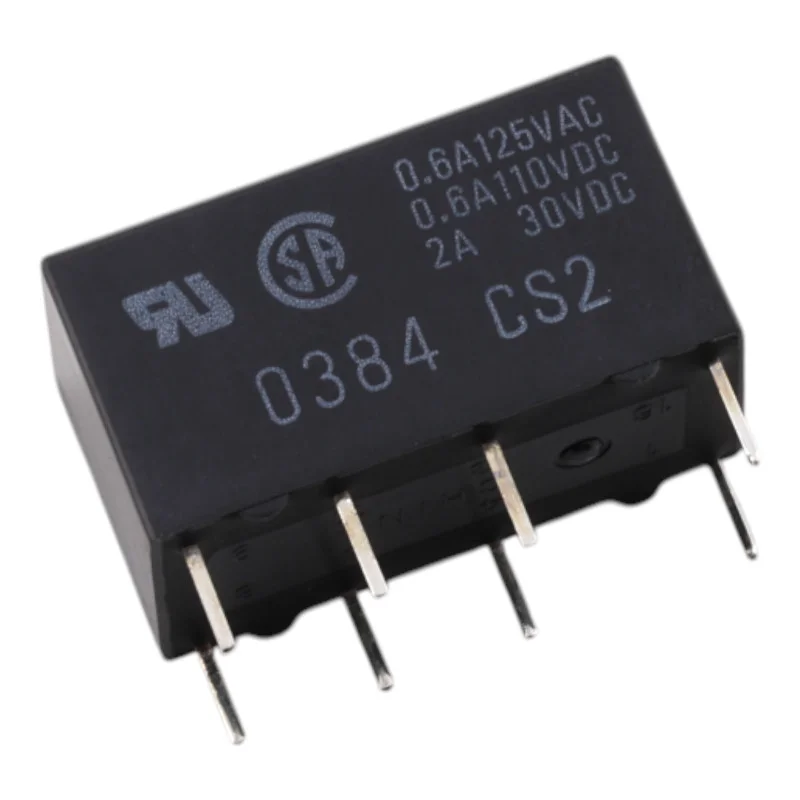

OMRON G5V-2 este un releu de semnal miniatural pentru PCB, cu o bobină de 5 V CC și două contacte de comutare (DPDT, 2 Form C). Este potrivit pentru comutarea sarcinilor mici și medii în circuitele de control și semnalizare, unde sunt necesare o rezistență electrică definită și parametri de comutare repetabili.
Specificații tehnice
Serie de modele: G5V-2 (versiune standard)
Tensiune bobină: 5 V CC
Aranjament contact: DPDT (2c, 2 Form C)
Tip de contact: contact încrucișat bifurcat
Material de contact: aliaj Ag + Au
Sarcină nominală (rezistivă): 0,5 A la 125 V c.a.; 2 A la 30 V c.c.
Curent nominal de contact continuu: 2 A
Tensiune maximă de comutare: 125 VAC, 125 VDC
Curent maxim de comutare: 2 A
Rezistență de contact: max. 50 m
Timp de comutare: max. 7 ms
Timp de deschidere: max. 3 ms
Rezistență de izolație: min. 1000 M (la 500 VCC)
Rigiditate dielectrică: între bobină și contacte 1000 VAC (50/60 Hz, 1 min); între contacte 750 VAC (50/60 Hz, 1 min); între contacte de polaritate diferită 1000 VAC (50/60 Hz, 1 min)
Tensiune de rezistență la impuls: 1500 V (10 x 160 µs)
Durată de viață mecanică: min. 15.000.000 de cicluri de comutare
Durată de viață electrică: min. 100.000 de operațiuni de comutare (la 1800 de operațiuni de comutare/h)
Temperatura ambientală de funcționare: -25°C până la 65°C (fără gheață sau condens)
Umiditate ambientală în timpul funcționării: 5% până la 85%
Greutate: aproximativ 5 g
Funcții și caracteristici
Două contacte de comutare pentru comutarea simultană a două ramuri independente
Potrivit pentru aplicații de semnalizare și control care necesită parametri de izolație stabili
Răspuns rapid (de obicei de ordinul milisecundelor) pentru sarcini comune de comutare
Contacte dopate cu Au pentru o comutare mai fiabilă a nivelurilor scăzute de semnal în limitele specificațiilor
Ideal pentru
Circuite de control și semnalizare în electronica industrială
Comutarea căilor de semnal, a nivelurilor logice și a sarcinilor de joasă tensiune
Automatizare, tehnologie de măsurare și produse de laborator
Comutarea sarcinilor CC de până la 30 V CC în limitele valorilor nominale
Conținutul pachetului
Releu OMRON G5V-2, bobină de 5 V CC
De ce să alegeți acest produs?
Design DPDT (2 Form C) dovedit pentru utilizare universală în circuite de semnalizare și control
Parametri de comutare și izolare clar definiți pentru proiectarea unor dispozitive fiabile
Versiune standard potrivită pentru aplicații comune cu bobină de 5 V CC
Instrucțiuni de instalare și utilizare
La proiectarea unei plăci cu circuite imprimate, respectați distanțele de izolație și lățimile pistelor recomandate în funcție de tensiunea și curentul de comutare.
Pentru a atinge durata de viață declarată, utilizați releul în limitele valorilor nominale pentru tipul de sarcină dat (rezistivă/inductivă).
Pentru sarcini inductive, luați în considerare utilizarea unui dispozitiv de suprimare adecvat (de exemplu, element RC, diodă, varistor) în funcție de tipul de sursă de alimentare și de sarcină.
Notificare de siguranță
Releul este capabil să comuteze tensiuni de până la 125 VAC / 125 VDC; atunci când lucrați cu tensiuni periculoase, asigurați o ecranare adecvată, protecție și respectarea standardelor de siguranță.
Efectuați instalarea și service-ul numai după deconectarea alimentării cu energie electrică.
