Descrizione

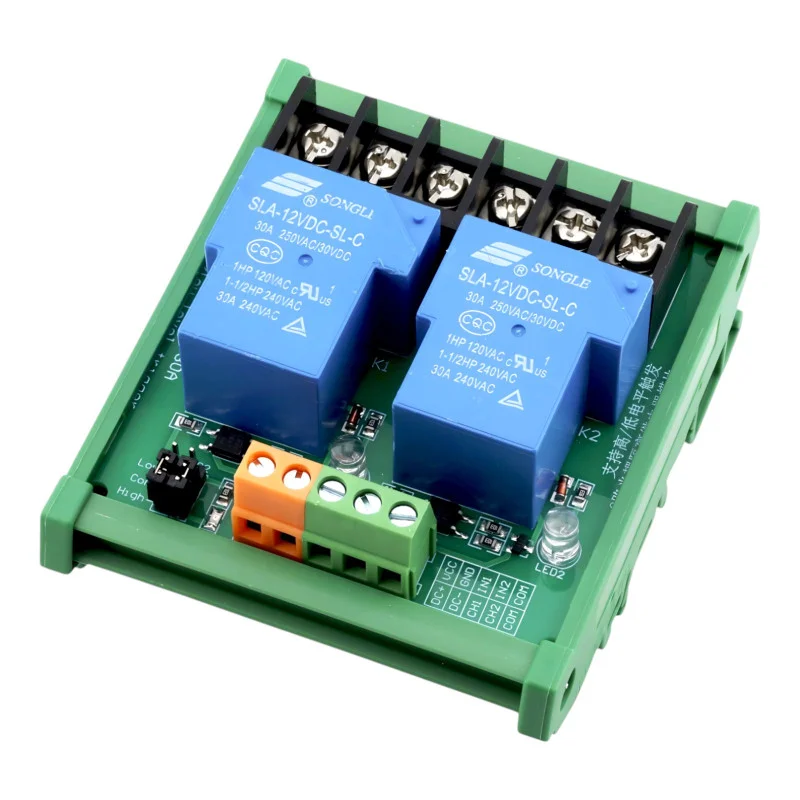

Modul releu puternic cu două canale, cu releu SLA-12VDC-SL-C și izolare galvanică folosind optocuploare. Modulul permite controlul a până la două dispozitive cu consum mare de curent, de până la 30 A. Potrivit pentru automatizări industriale, case inteligente, sisteme PLC și DIY. Permite selectarea între niveluri de declanșare ridicate și scăzute (declanșare ridicată/scăzută) și poate fi montat cu ușurință pe o șină DIN.
Specificații tehnice
Tensiune de alimentare: 12 V CC
Tip releu: SLA-12VDC-SL-C
Număr de canale: 2
Curent maxim de comutare: 30 A
Tensiune maximă de comutare: 250 V AC / 30 V DC
Curent de control: aprox. 80 mA
Mod de declanșare: nivel logic scăzut sau ridicat (declanșare scăzută/ridicată)
Durata de viață a releului:>100.000 de cicluri de comutare
Izolare: optocuploare pe fiecare canal pentru izolare galvanică
Material placă: PCB FR-4 față-verso
Dimensiuni: 87 × 72 × 47 mm
Greutate: 95g
Protecție: IP20 (potrivit pentru instalare într-un tablou de distribuție sau într-un mediu uscat)
Montare: șină DIN de 35 mm
Cablare relee de ieșire
COM contact comun al releului
NO (Normal Deschis) se închide când releul este activat
NC (Normal Închis) se deschide când releul este activat
Exemplu de conectare: Conectați firul de fază la contactul COM și dispozitivul de ieșire la NO pentru comutare clasică atunci când releul este activat.
Funcții și caracteristici
Posibilitatea de a selecta nivelul logic de declanșare (declanșare LOW sau HIGH)
Izolarea galvanică folosind optocuploare asigură o imunitate ridicată la interferențe
Indicație LED a alimentării fiecărui canal
Putere mare de comutare de până la 30 A pe canal
Construcție sigură conform standardelor internaționale cu spații izolatoare
Instalare ușoară în tabloul de distribuție datorită suportului DIN
Temperatura de funcționare: -40 până la +85 °C
Ideal pentru
PLC și sisteme de control industrial
Automatizarea proceselor într-o casă inteligentă
Controlul pompelor, luminilor, încălzirii și motoarelor
Proiecte electronice experimentale și de dezvoltare
Conținutul pachetului
1 × Modul releu cu canal dublu de 12V cu optocuplor și montare pe șină DIN
De ce să alegeți acest produs?
Releu puternic de 30 A cu izolare galvanică pentru control sigur
Suport pentru modul de declanșare HIGH/LOW compatibil cu majoritatea sistemelor de control
Design robust realizat din placă PCB FR-4 de înaltă calitate
Montare ușoară pe șină DIN fără a fi nevoie de montare suplimentară
Fiabilitate ridicată și durată lungă de viață a releului
