Descrizione

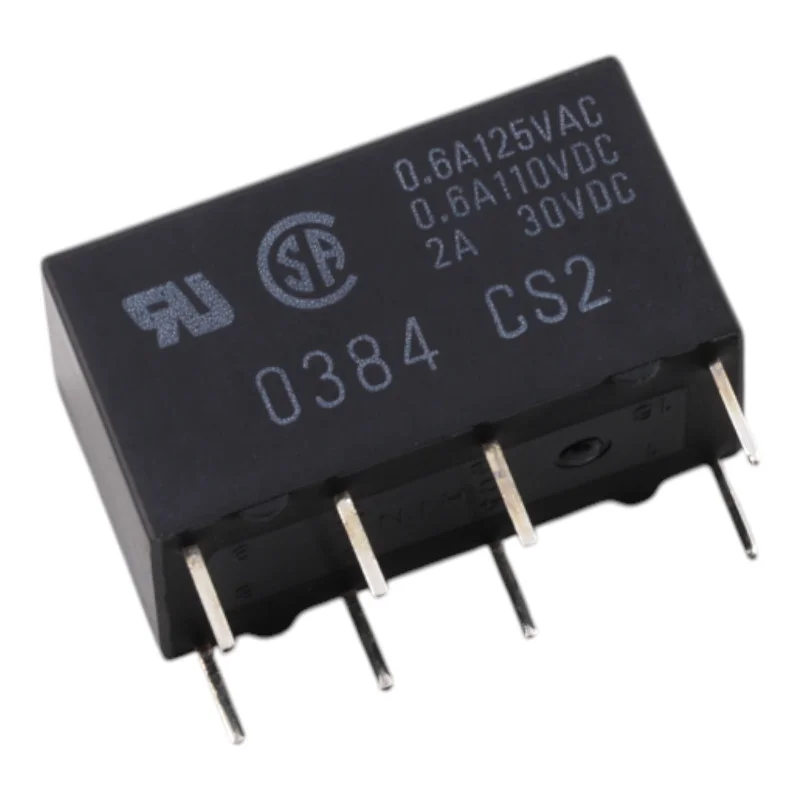

OMRON G5V-2 je minijaturni PCB signalni relej s 5 V DC zavojnicom i dva preklopna kontakta (DPDT, 2 oblika C). Pogodan je za prebacivanje niskih do srednjih opterećenja u upravljačkim i signalnim krugovima gdje su potrebni definirana električna čvrstoća i ponovljivi parametri prebacivanja.
Tehničke specifikacije
Serija modela: G5V-2 (standardna verzija)
Napon zavojnice: 5 V DC
Raspored kontakata: DPDT (2c, 2 oblika C)
Vrsta kontakta: bifurkirani križni kontakt
Materijal kontakta: legura Ag + Au
Nazivno opterećenje (omsko): 0,5 A pri 125 VAC; 2 A pri 30 VDC
Nazivna trajna struja kontakta: 2 A
Maksimalni napon preklapanja: 125 VAC, 125 VDC
Maksimalna struja preklapanja: 2 A
Otpor kontakta: maks. 50 m
Vrijeme preklapanja: maks. 7 ms
Vrijeme otvaranja: maks. 3 ms
Otpor izolacije: min. 1000 M (pri 500 VDC)
Dielektrična čvrstoća: između zavojnice i kontakata 1000 VAC (50/60 Hz, 1 min); između kontakata 750 VAC (50/60 Hz, 1 min); između kontakata različitog polariteta 1000 VAC (50/60 Hz, 1 min)
Impulsni napon: 1500 V (10 x 160 µs)
Mehanički vijek trajanja: min. 15.000.000 ciklusa prebacivanja
Električni vijek trajanja: min. 100.000 preklopnih operacija (pri 1800 preklopnih operacija/h)
Radna temperatura okoline: -25°C do 65°C (bez zaleđivanja ili kondenzacije)
Radna vlažnost okoline: 5% do 85%
Težina: otprilike 5 g
Funkcije i značajke
Dva preklopna kontakta za istovremeno prebacivanje dvije neovisne grane
Pogodno za signalne i kontrolne primjene koje zahtijevaju stabilne parametre izolacije
Brzi odziv (obično reda veličine milisekundi) za uobičajene zadatke prebacivanja
Au-dopirani kontakti za pouzdanije prebacivanje niskih razina signala unutar specifikacija
Idealno za
Upravljački i signalni krugovi u industrijskoj elektronici
Preključivanje signalnih putova, logičkih razina i niskonaponskih opterećenja
Automatizacija, mjerna tehnologija i laboratorijski proizvodi
Prebacivanje istosmjernih opterećenja do 30 VDC unutar nazivnih vrijednosti
Sadržaj paketa
OMRON G5V-2 relej, zavojnica 5 V DC
Zašto odabrati ovaj proizvod?
Dokazan DPDT (2 oblika C) dizajn za univerzalnu upotrebu u signalnim i upravljačkim krugovima
Jasno definirani parametri preklapanja i izolacije za projektiranje pouzdanih uređaja
Standardna verzija prikladna za uobičajene primjene s 5 V DC zavojnicom
Upute za instalaciju i uporabu
Prilikom projektiranja tiskane ploče, pridržavajte se preporučenih izolacijskih udaljenosti i širina tragova prema naponu i struji preklapanja.
Za postizanje deklariranog vijeka trajanja, koristite relej unutar nazivnih vrijednosti za zadanu vrstu opterećenja (omsko/induktivno)
Za induktivna opterećenja, razmislite o korištenju odgovarajućeg supresora (npr. RC element, dioda, varistor) ovisno o vrsti napajanja i opterećenja.
Sigurnosna obavijest
Relej može preklopiti napone do 125 VAC / 125 VDC; pri radu s opasnim naponima osigurajte odgovarajuću zaštitu, oklop i usklađenost sa sigurnosnim standardima.
Instalaciju i servisiranje obavljajte samo kada je napajanje isključeno.
