Descrizione

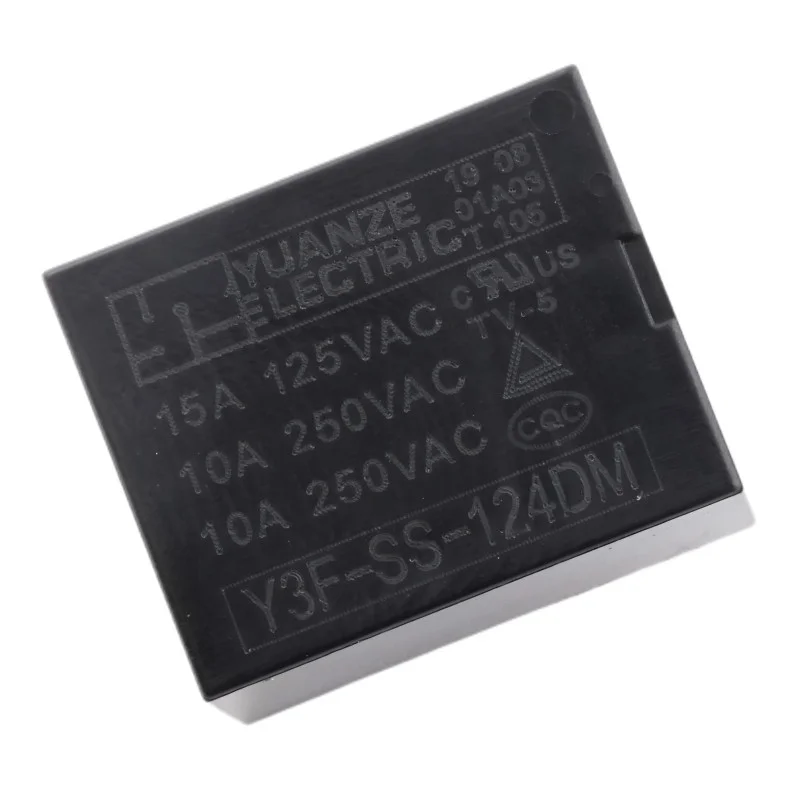

Y3F-SS-124DM je kompaktni močnostni rele za montažo na tiskano vezje, zasnovan za preklapljanje bremen v močnostnih in krmilnih tokokrogih. Zaradi tuljave 24 V DC in zapiralne kontaktne odprtine je primeren za galvansko izolacijo krmilnega dela od preklopnega dela ter za preklapljanje omrežnih in nizkonapetostnih bremen znotraj nazivnih parametrov.
Tehnične specifikacije
Model: Y3F-SS-124DM
Zasnova: Rele za montažo na tiskano vezje, 4-pinski
Vrsta kontakta: SPST-NO (1× normalno odprt, NO)
Krmilna napetost tuljave: 24 V DC
Poraba tuljave: 0,36 W
Upor tuljave: 1600
Preklopna napetost: do 250 V AC
Maks. preklopni tok: 10 A
Izolacijska upornost: 100 M (običajno pri 500 V DC)
Delovna temperatura: od -40 °C do +85 °C
Dimenzije: 19,6 × 15,4 × 15,5 mm
Funkcije in lastnosti
Galvanska izolacija med tuljavo in kontaktom za varno krmiljenje močnostnega dela
Kompaktne dimenzije, primerne za gosto montažo tiskanih vezij
Enostavno preklapljanje obremenitve z uporabo NO kontakta (zapre se po dovajanju napetosti na tuljavo)
Primerno za preklapljanje uporovnih bremen znotraj nazivnih parametrov
Vsebina paketa
1× rele Y3F-SS-124DM
Varnostno obvestilo
Pri preklapljanju med 230 in 250 V AC obstaja nevarnost električnega udara; namestitev in priključitev izvajajte le, ko je napajanje odklopljeno.
Upoštevajte izolacijske razdalje na tiskanem vezju in načrtujte ustrezne širine prevodnih poti za preklopni tok.
Pri induktivnih obremenitvah (motorji, tuljave, transformatorji) uporabite ustrezne zaščitne elemente (npr. RC element, varistor, dušilec napetosti), da omejite prenapetost in ožig kontaktov.
Ne prekoračite nazivne napetosti in toka kontaktov; pri višjih temperaturah in induktivnih obremenitvah je treba razmisliti o zmanjšanju nosilnosti.
