Descrizione

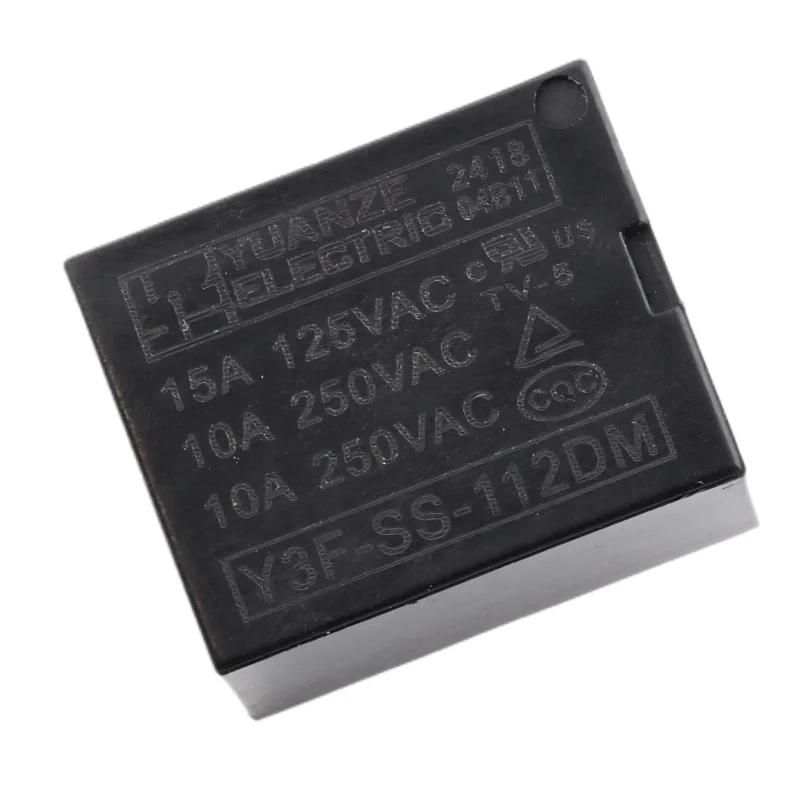

Elektromagnetni močnostni rele Y3F-SS-112DM je zasnovan za preklapljanje bremen z uporabo 12V DC krmilnega signala. Zaradi kontaktov z nazivnim tokom do 10A je primeren za splošne preklopne aplikacije v elektroniki in avtomatizaciji, kjer je potrebna galvanska izolacija med krmilnim delom in preklopnim vezjem.
Tehnične specifikacije
Model: Y3F-SS-112DM
Vrsta kontakta: SPDT (1 preklopni kontakt)
Krmilna napetost tuljave: 12V DC
Upor tuljave: 400
Poraba tuljave: 0,36 W
Preklopna napetost: 250 V AC
Maks. preklopni tok: 10A
Dimenzije: 19,6 x 15,4 x 15,5 mm
Funkcije in lastnosti
Elektromagnetni rele za preklapljanje izmeničnih in enosmernih bremen z galvansko izolacijo
4-pinska zasnova za montažo v tiskano vezje ali vtičnico, odvisno od uporabljene napeljave
Preklopni kontakt omogoča izbiro med normalno odprtim in normalno zaprtim izhodom
Vsebina paketa
1x rele Y3F-SS-112DM
Varnostno obvestilo
Pri preklapljanju omrežne napetosti 230250 V AC obstaja nevarnost električnega udara; montažo in priključitev izvajajte le, ko je napajanje odklopljeno.
Na tiskanem vezju vzdržujte zadostne izolacijske razdalje, pravilno varovanje in dimenzioniranje žic za tok do 10 A.
Releje uporabljajte znotraj meja njihovih nazivnih vrednosti; pri induktivnih obremenitvah razmislite o uporabi zaščitnih elementov (npr. RC element, varistor, dioda) glede na vrsto obremenitve.
