Descrizione

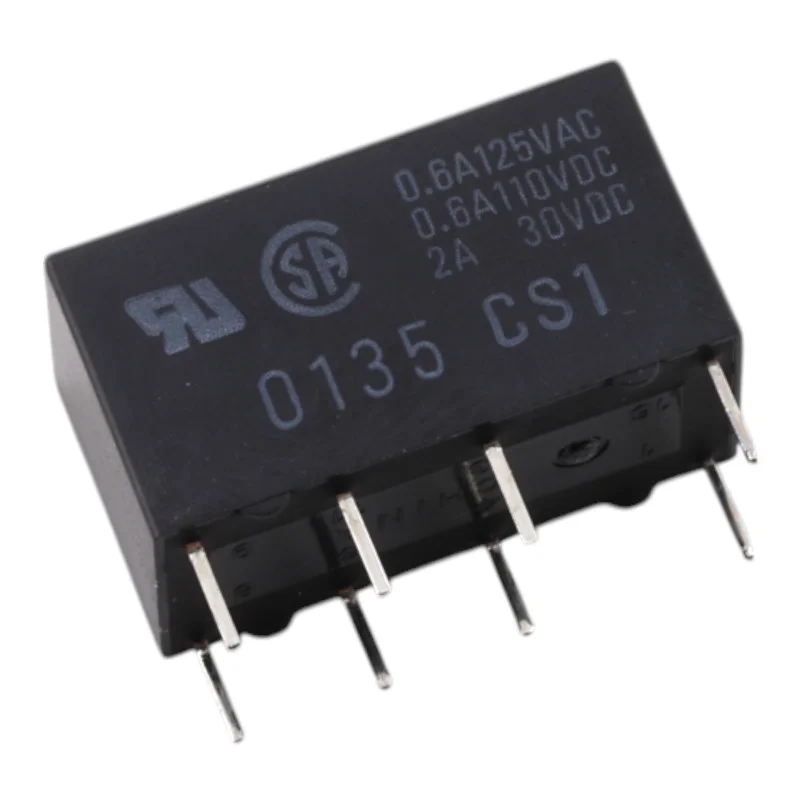

Vakioversiossa oleva G5V-2-miniatyyrisignaalirele on suunniteltu pienitehoiseen kytkentään ohjaus- ja mittauspiireissä. DPDT-konfiguraation (2 vaihtokosketinta) ansiosta se mahdollistaa kahden toisistaan riippumattoman haaran samanaikaisen kytkennän, kun kela saa 24 V DC:n syöttöjännitteen.
Tekniset tiedot
Mallisarja: G5V-2 (vakioversio)
Käämin jännite: 24 V DC
Nimellisvirta kelassa (24 V DC): 20,8 mA
Käämin resistanssi (24 V DC): 1 152
Käämin virrankulutus (vakio): 500 mW
Kosketinjärjestely: DPDT (2c)
Kontaktimateriaali: Ag + Au-seos
Kosketustyyppi: kaksihaarainen poikkipalkki
Nimelliskuorma (resistiivinen, vakio): 0,5 A 125 V AC:ssä; 2 A 30 V DC:ssä
Nimellislähetysvirta (vakio): 2 A
Suurin kytkentäjännite (vakio): 125 V AC, 125 V DC
Suurin kytkentävirta (vakio): 2 A
Kosketusvastus (vakio): 50 m enint.
Kytkentäaika: enintään 7 ms
Avautumisaika: enintään 3 ms.
Eristysresistanssi: vähintään 1 000 M (500 V DC:llä)
Käämin ja koskettimien välinen läpivirtauslujuus: 1 000 V AC, 50/60 Hz 1 minuutin ajan
Kontaktien välinen läpivirtauslujuus: 750 V AC, 50/60 Hz 1 minuutin ajan
Syöksyjännitekesto: 1 500 V (10 x 160 µs)
Mekaaninen käyttöikä: Vähintään 15 000 000 kytkentäsykliä.
Sähköinen käyttöikä (vakio): vähintään 100 000 kytkentäjaksoa.
Ympäristön käyttölämpötila (vakio): -25 °C – 65 °C (ei jäätymistä tai kondensaatiota)
Käyttöympäristön kosteus: 585 %
Paino: 5 g
Toiminnot ja ominaisuudet
Kaksi vaihtokosketinta (DPDT/2c) yleiskäyttöön signaali- ja ohjauspiireissä
Jalometalliseoksesta (Ag + Au-seos) valmistetut koskettimet vakaiden parametrien saavuttamiseksi alhaisilla signaalitasoilla
Määritellyt päälle- ja poiskytkentäajat sopivat elektronisten sovellusten nopeaan kytkemiseen
Todistetut eristys- ja dielektriset parametrit kelan ja koskettimien turvalliseen erottamiseen
Ihanteellinen
Ohjaus- ja automaatiojärjestelmät
Mittaustekniikka ja signaalin kytkentä
Pienitehoinen kytkentä teollisuus- ja laboratorioelektroniikassa
Piirilevysovellus, joka vaatii DPDT-koskettimet ja 24 V DC -kelan
Pakkauksen sisältö
Rele G5V-2, 24 V DC, vakioversio
Miksi valita tämä tuote?
Selkeästi määritellyt kelaparametrit virtalähteen suunnittelua varten (24 V DC, 1 152 )
DPDT-koskettimet mahdollistavat kahden haaran kytkemisen yhteen elementtiin
Signaalisovelluksiin soveltuva kosketinjärjestelmä ja materiaali
Luetellut eristys- ja dielektrisyysarvot tukevat laitteen turvallista suunnittelua
Asennus- ja käyttöohjeet
Käämin ohjausta suunniteltaessa on otettava huomioon käämin nimellisvirta ja teho sekä sopivat kytkentäelementit.
Ilmoitetun käyttöiän saavuttamiseksi pidä kytketty kuorma nimellisarvojen rajoissa ja käytä resistiivistä kuormaa erittelyn mukaisesti.
Tärinä- ja iskutilanteissa on varmistettava mekaaninen kiinnitys ja liitosten asianmukainen reititys.
Turvallisuushuomautus
Kun kytket 125 V AC- tai 125 V DC -jännitteitä, on noudatettava vaarallisten jännitteiden kanssa työskentelyn periaatteita ja varmistettava laitteen asianmukaiset eristysetäisyydet.
Suorita asennus ja huolto virta katkaistuna ja sovelluksen asiaankuuluvien standardien vaatimusten mukaisesti.
