Descrizione

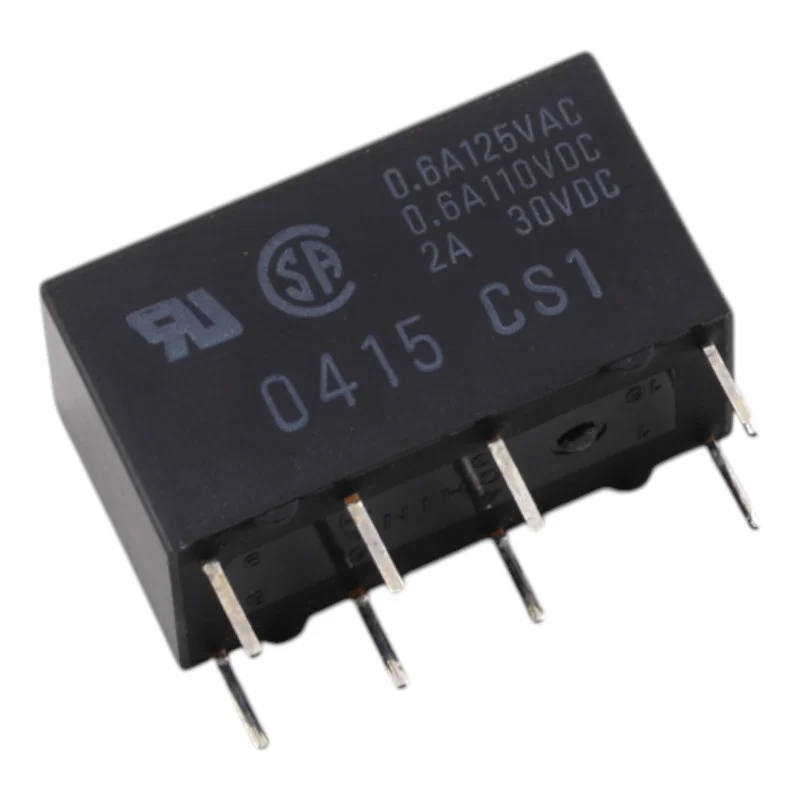

Miniaturni signalni rele Omron G5V-2 v standardni izvedbi je zasnovan za preklapljanje nizkih do srednjih obremenitev v krmilnih in avtomatizacijskih tokokrogih. Zahvaljujoč konfiguraciji DPDT (2× preklopni kontakt) je primeren za preklapljanje dveh neodvisnih signalnih vej ali za galvansko izolacijo krmilnih in močnostnih delov.
Tehnične specifikacije
Serija modelov: G5V-2
Izvedba: standardna
Nazivna napetost tuljave: 12 V DC
Konfiguracija kontaktov: DPDT (2c), 2× preklopni
Nazivna kontaktna obremenitev (uporna obremenitev): 0,5 A pri 125 VAC; 2 A pri 30 VDC
Nazivni trajni kontaktni tok: 2 A
Največja preklopna napetost: 125 VAC, 125 VDC
Največji preklopni tok: 2 A
Nazivni tok tuljave (12 V, standardno): 41,7 mA
Upor tuljave (12 V, standardno): 288
Poraba moči tuljave (standardno): 500 mW
Preklopna napetost: maks. 75 % nazivne napetosti (pri 23 °C)
Prebojna napetost: min. 5 % nazivne napetosti (pri 23 °C)
Največja napetost tuljave: 120 % nazivne napetosti (pri 23 °C)
Kontaktna upornost (začetna vrednost, standardna): maks. 50 m
Čas preklopa: maks. 7 ms
Čas odpiranja: maks. 3 ms
Izolacijska upornost: min. 1000 M (pri 500 VDC)
Dielektrična trdnost med tuljavo in kontakti: 1000 VAC, 50/60 Hz za 1 minuto
Dielektrična trdnost med kontakti: 1000 VAC, 50/60 Hz za 1 minuto
Impulzna napetostna vzdržnost: 1500 V (10 x 160 µs)
Mehanska življenjska doba: najmanj 15.000.000 operacij
Električna življenjska doba (standardna): najmanj 100.000 operacij
Delovna temperatura okolice (brez zmrzali in kondenzacije, standardno): od -25 °C do +65 °C
Vlažnost okolice med delovanjem: od 5 % do 85 %
Teža: 5 g
Funkcije in lastnosti
Razporeditev kontaktov DPDT za preklapljanje dveh tokokrogov
Primerno za preklapljanje uporovnih bremen v izmeničnih in enosmernih tokokrogih znotraj določenih meja
Hiter odziv za krmilne in signalne aplikacije
Galvanska izolacija med tuljavo in kontakti
Idealno za
Sistemi za nadzor in avtomatizacijo
Preklopni signali in manjše obremenitve v industrijski elektroniki
Vmesnik med logiko (12 V DC) in preklopnim vezjem
Merilne in preskusne naprave
Vsebina paketa
Rele G5V-2, 12 V DC, standardna izvedba
Zakaj izbrati ta izdelek?
Jasno definirani preklopni parametri za izmenične in enosmerne obremenitve
Zasnova DPDT omogoča univerzalno uporabo v preklopnih aplikacijah
Preverjeni parametri električne izolacije in vrednosti življenjske dobe
Navodila za namestitev in uporabo
Pri načrtovanju upoštevajte vrsto obremenitve (oporna/induktivna) in uporabite ustrezne zaščitne elemente (npr. RC element, varistor, diodo za enosmerne tuljave v zunanjem tokokrogu).
Upoštevajte nazivno napetost tuljave 12 V DC in največje dovoljene napetosti tuljave.
Za dolgoročno zanesljivo delovanje preverite pogoje preklopa v resnični aplikaciji (tok, napetost, frekvenca preklopa, temperatura).
Varnostno obvestilo
Pri preklapljanju med 125 V AC in 125 V DC so lahko prisotne nevarne napetosti. Namestitev in servisiranje izvajajte samo pri odklopljenem električnem toku in v skladu z veljavnimi standardi.
Zagotovite zadostne izolacijske razdalje na tiskanem vezju in ustrezno zaščito v skladu z zahtevami uporabe.
