Descrizione

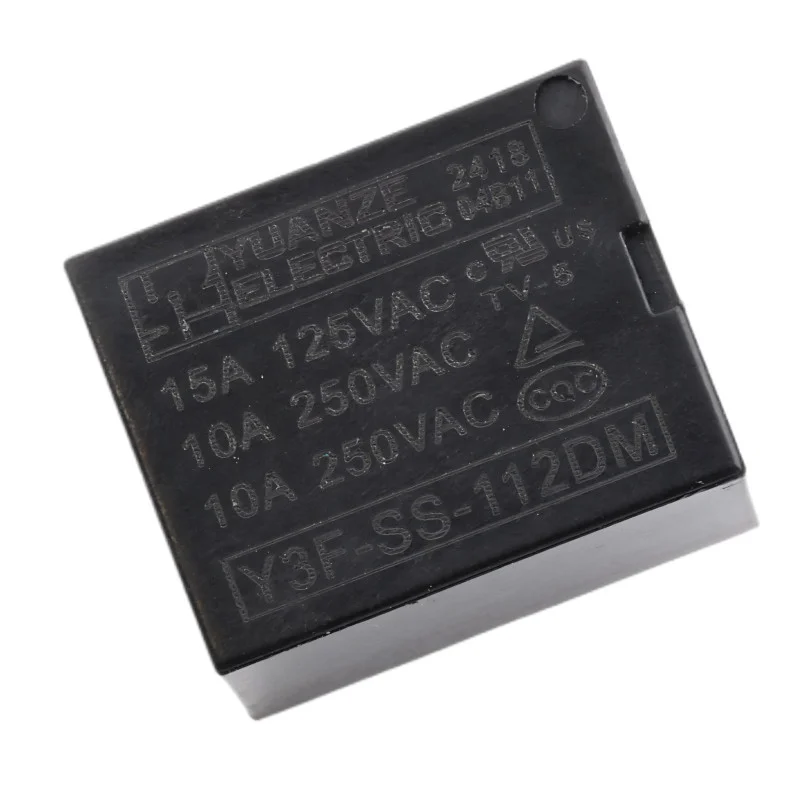

Das elektromagnetische Leistungsrelais Y3F-SS-112DM ist für das Schalten von Lasten mit einem 12-V-DC-Steuersignal ausgelegt. Dank seiner Kontakte mit einer Nennstromstärke von bis zu 10 A eignet es sich für allgemeine Schaltanwendungen in der Elektronik und Automatisierung, bei denen eine galvanische Trennung zwischen dem Steuerteil und dem geschalteten Stromkreis erforderlich ist.
Technische Spezifikationen
Modell: Y3F-SS-112DM
Kontakttyp: SPDT (1 Wechslerkontakt)
Spulensteuerspannung: 12 V DC
Spulenwiderstand: 400
Spulenverbrauch: 0,36 W
Schaltspannung: 250 V Wechselstrom
Maximaler Schaltstrom: 10 A
Abmessungen: 19,6 x 15,4 x 15,5 mm
Funktionen und Merkmale
Elektromagnetisches Relais zum Schalten von Wechsel- und Gleichstromlasten mit galvanischer Trennung
4-polige Ausführung zur Montage in eine Leiterplatte oder einen Sockel, abhängig von der verwendeten Verdrahtung
Der Umschalter ermöglicht die Auswahl zwischen normalerweise offenem und normalerweise geschlossenem Ausgang.
Packungsinhalt
1x Relais Y3F-SS-112DM
Sicherheitshinweis
Beim Umschalten der Netzspannung von 230250 V AC besteht die Gefahr eines elektrischen Schlags; Montage und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Auf der Leiterplatte müssen ausreichende Isolationsabstände eingehalten werden, ebenso wie die korrekte Absicherung und Dimensionierung der Drähte für Ströme bis zu 10 A.
Verwenden Sie Relais innerhalb der Grenzen ihrer Nennwerte; bei induktiven Lasten sollten Sie je nach Lastart Schutzelemente (z. B. RC-Element, Varistor, Diode) in Betracht ziehen.
