Descrizione

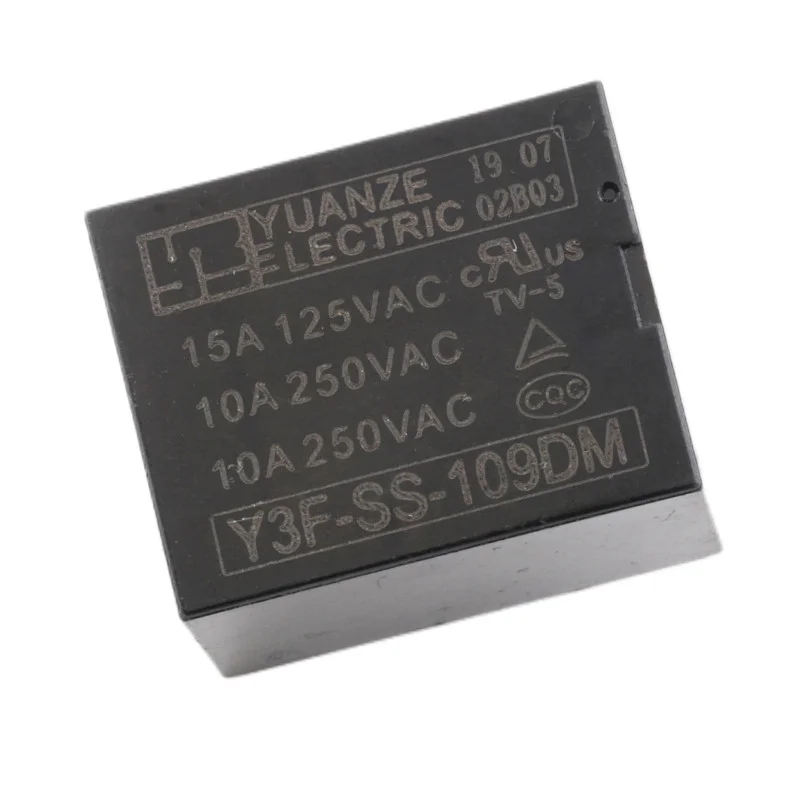

Le relais électromécanique Y3F-SS-109DM est conçu pour la commutation de charges à l’aide d’un signal de commande basse tension de 9 V CC. Il convient aux applications courantes dans les alimentations, les unités de commande, l’automatisation et la commutation des circuits secteur et CC, tout en maintenant les paramètres nominaux des contacts.
Spécifications techniques
Modèle : Y3F-SS-109DM
Type : relais de puissance électromécanique, THT
Nombre de broches : 4
Type de contact : 1× inverseur (SPDT, 1 Forme C)
Tension de commande de la bobine : 9 V CC
Tension de commutation (contacts) : 250 V CA
Courant de commutation maximal : 10 A
Résistance de la bobine : 406
Dimensions : 19,6 × 15,4 × 15,5 mm
Fonctions et caractéristiques
Isolation galvanique de la partie commande (bobine) par rapport à la partie commutation (contacts)
Convient pour la commutation de charges CA et CC dans les paramètres nominaux des contacts
Montage traversant sur circuit imprimé (THT) pour une fixation mécanique solide
Contenu de l’emballage
1 relais Y3F-SS-109DM
Avis de sécurité
Il existe un risque de choc électrique lors de la commutation de 230250 V CA ; n’effectuez l’installation et le raccordement que lorsque l’alimentation électrique est coupée.
Respectez les distances d’isolation sur le circuit imprimé et utilisez une protection et un blindage appropriés en fonction de la charge commutée.
Ne pas dépasser la tension et le courant nominaux des contacts ; utiliser une protection appropriée pour les charges inductives.
