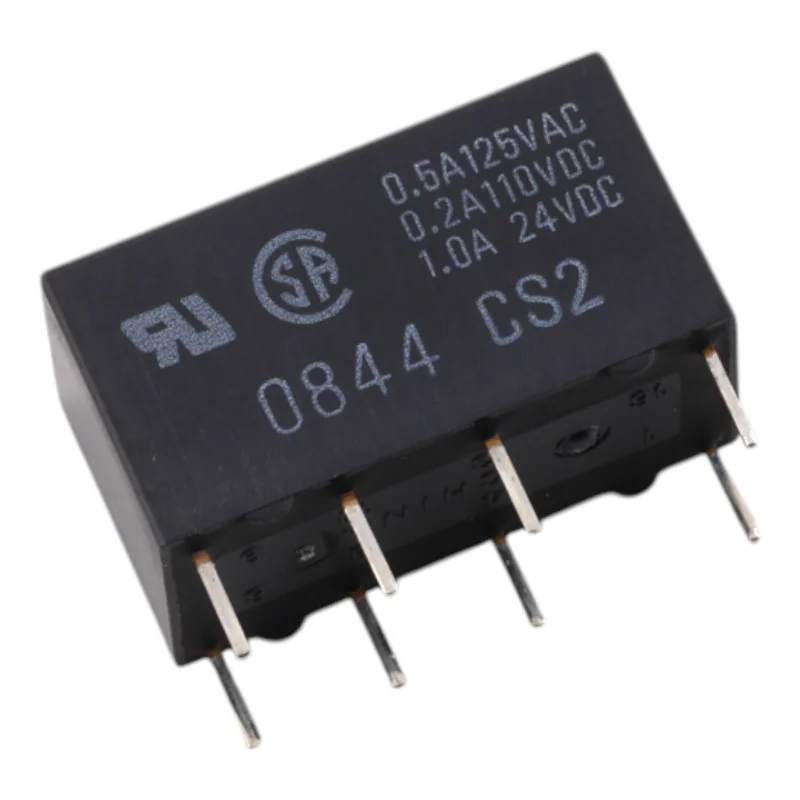

Le relais miniature Omron G5V-2-H1, en version haute sensibilité, est conçu pour la commutation de puissance faible à moyenne dans les circuits de commande et de mesure. Grâce à sa bobine 12 V CC et à ses contacts DPDT (2c), il convient aux applications nécessitant une isolation galvanique fiable et la commutation de deux circuits indépendants.
Spécifications techniques
Modèle : G5V-2-H1
Type de contact : DPDT (2c)
Tension nominale de la bobine : 12 V CC
Courant nominal de la bobine : 12,5 mA
Résistance de la bobine : 960
Consommation de la bobine : environ 150 mW
Courant de contact nominal (résistif) : 0,5 A à 125 V CA ; 1 A à 24 V CC
Tension de commutation maximale : 125 V CA, 125 V CC
Courant de commutation maximal : 1 A
Matériau de contact : alliage Ag + Au
Résistance de contact (haute sensibilité) : 100 m max.
Temps de commutation : 7 ms max.
Temps d’ouverture : 3 ms max.
Résistance d’isolement : 1000 M min. (à 500 V CC)
Rigidité diélectrique entre la bobine et les contacts : 1 000 V CA, 50/60 Hz pendant 1 min
Rigidité diélectrique entre contacts de même polarité (haute sensibilité) : 500 V CA, 50/60 Hz pendant 1 min
Rigidité diélectrique entre contacts de polarité différente : 1 000 V CA, 50/60 Hz pendant 1 min
Tension de tenue aux impulsions : 1500 V (10 x 160 µs)
Température ambiante de fonctionnement : -25 °C à +70 °C (sans givrage ni condensation)
Poids : environ 5 g
Fonctions et caractéristiques
Version haute sensibilité pour les applications avec une puissance d’excitation de bobine limitée
Contacts inverseurs doubles (2c) pour la commutation simultanée ou la commutation de deux circuits
Agencement de barres transversales bifurquées pour un contact stable même par faible signal.
Contacts en alliage Ag + Au pour la commutation de signaux et les faibles courants
Isolation galvanique entre la bobine et les contacts
Idéal pour
modules de contrôle et d’automatisation
Technologie de mesure et chemins de signal
Commutation des sorties dans les circuits CC basse tension
Commutation des charges résistives dans les limites spécifiées
Contenu de l’emballage
1 relais Omron G5V-2-H1, bobine 12 V CC
Pourquoi choisir ce produit ?
Conception éprouvée de relais de signalisation avec contacts DPDT (2c)
Paramètres adaptés aux applications de contrôle précises et à faible consommation.
Limites de commutation définies pour les charges CA et CC, y compris une tension de commutation maximale de 125 V
Instructions d’installation et d’utilisation
Lors de la conception, tenez compte du type de charge (résistive/inductive) et utilisez des éléments de protection appropriés (par exemple, un élément RC, une diode, une varistance) pour limiter les surtensions.
Respectez la tension nominale de la bobine (12 V CC) et assurez-vous d’une alimentation stable, en respectant notamment la polarité si nécessaire.
Pour une fiabilité à long terme, ne dépassez pas la tension et le courant de commutation maximum et vérifiez l’élévation de température dans des conditions réelles.
Avis de sécurité
Le relais peut commuter des tensions jusqu’à 125 V AC/DC ; travailler avec des tensions dangereuses exige des compétences professionnelles et le respect des normes applicables.
Avant toute manipulation, débranchez l’appareil de l’alimentation électrique et vérifiez l’absence de tension.
Veillez à respecter des distances d’isolation et un blindage suffisants en fonction de l’application spécifique.
