Descrizione

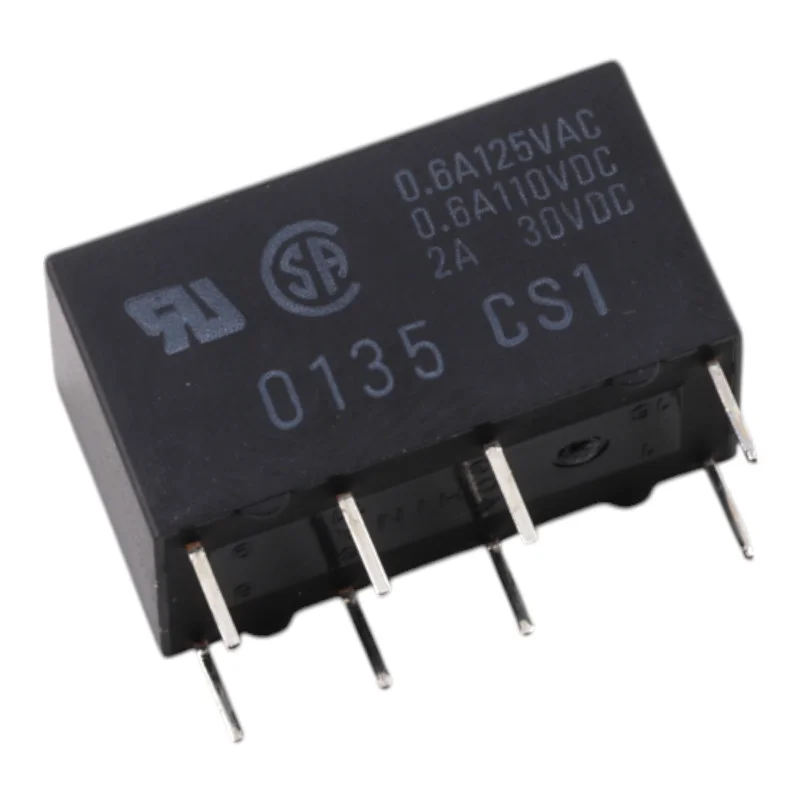

Das Miniatur-Signalrelais G5V-2 in Standardausführung ist für das Schalten mit geringer Leistung in Steuer- und Messschaltungen ausgelegt. Dank der DPDT-Konfiguration (zwei Wechslerkontakte) ermöglicht es das gleichzeitige Schalten zweier unabhängiger Zweige, wenn die Spule mit 24 V Gleichspannung versorgt wird.
Technische Spezifikationen
Modellreihe: G5V-2 (Standardversion)
Spulenspannung: 24 V Gleichstrom
Nennspulenstrom (24 V DC): 20,8 mA
Spulenwiderstand (24 V DC): 1152
Leistungsaufnahme der Spule (Standard): 500 mW
Kontaktregelung: DPDT (2c)
Kontaktmaterial: Ag + Au-Legierung
Kontakttyp: zweigeteilte Querstange
Bemessungslast (ohmsche Last, Standard): 0,5 A bei 125 V AC; 2 A bei 30 V DC
Bemessungsübertragungsstrom (Standard): 2 A
Maximale Schaltspannung (Standard): 125 V AC, 125 V DC
Maximaler Schaltstrom (Standard): 2 A
Kontaktwiderstand (Standard): max. 50 m.
Schaltzeit: max. 7 ms.
Öffnungszeit: max. 3 ms.
Isolationswiderstand: min. 1.000 M (bei 500 V Gleichspannung)
Durchschlagsfestigkeit zwischen Spule und Kontakten: 1000 V AC, 50/60 Hz für 1 Minute
Durchschlagsfestigkeit zwischen den Kontakten: 750 V Wechselstrom, 50/60 Hz für 1 Minute
Impulsspannungsfestigkeit: 1.500 V (10 x 160 µs)
Mechanische Lebensdauer: min. 15.000.000 Schaltzyklen.
Elektrische Lebensdauer (Standard): min. 100.000 Schaltzyklen.
Umgebungstemperatur im Betrieb (Standard): -25 °C bis 65 °C (keine Vereisung oder Kondensation)
Betriebsumgebungsfeuchtigkeit: 5 % bis 85 %
Gewicht: 5 g
Funktionen und Merkmale
Zwei Wechslerkontakte (DPDT/2c) für den universellen Einsatz in Signal- und Steuerschaltungen
Kontakte mit Edelmetalllegierung (Ag + Au-Legierung) für stabile Parameter bei niedrigen Signalpegeln
Definierte Ein- und Ausschaltzeiten, geeignet für schnelles Schalten in elektronischen Anwendungen
Bewährte Isolations- und dielektrische Parameter für eine sichere Trennung von Spule und Kontakten
Ideal für
Steuerungs- und Automatisierungssysteme
Messtechnik und Signalumschaltung
Niedrigleistungsschaltung in Industrie- und Laborelektronik
Leiterplattenanwendung mit DPDT-Kontakten und einer 24-V-DC-Spule
Packungsinhalt
Relais G5V-2, 24 V DC, Standardausführung
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte Spulenparameter für die Auslegung des Netzteils (24 V DC, 1.152 )
DPDT-Kontakte ermöglichen das Schalten zweier Zweige in einem Element.
Kontaktsystem und Material geeignet für Signalanwendungen
Die aufgeführten Isolations- und Durchschlagsfestigkeitswerte unterstützen eine sichere Gerätekonstruktion.
Installations- und Bedienungsanleitung
Bei der Auslegung der Spulensteuerung sind der Nennstrom und die Nennleistung der Spule sowie geeignete Schaltelemente zu berücksichtigen.
Um die angegebene Lebensdauer zu erreichen, muss die geschaltete Last innerhalb der Nennwerte gehalten und eine ohmsche Last gemäß Spezifikation verwendet werden.
In Umgebungen mit Vibrationen und Stößen ist auf mechanische Befestigung und korrekte Gelenkführung zu achten.
Sicherheitshinweis
Beim Umschalten von 125 V Wechselspannung oder 125 V Gleichspannung müssen die Grundsätze für den Umgang mit gefährlichen Spannungen beachtet und entsprechende Isolationsabstände im Gerät sichergestellt werden.
Die Installation und Wartung müssen bei abgeschalteter Stromversorgung und gemäß den Anforderungen der für die Anwendung geltenden Normen erfolgen.
