Descrizione

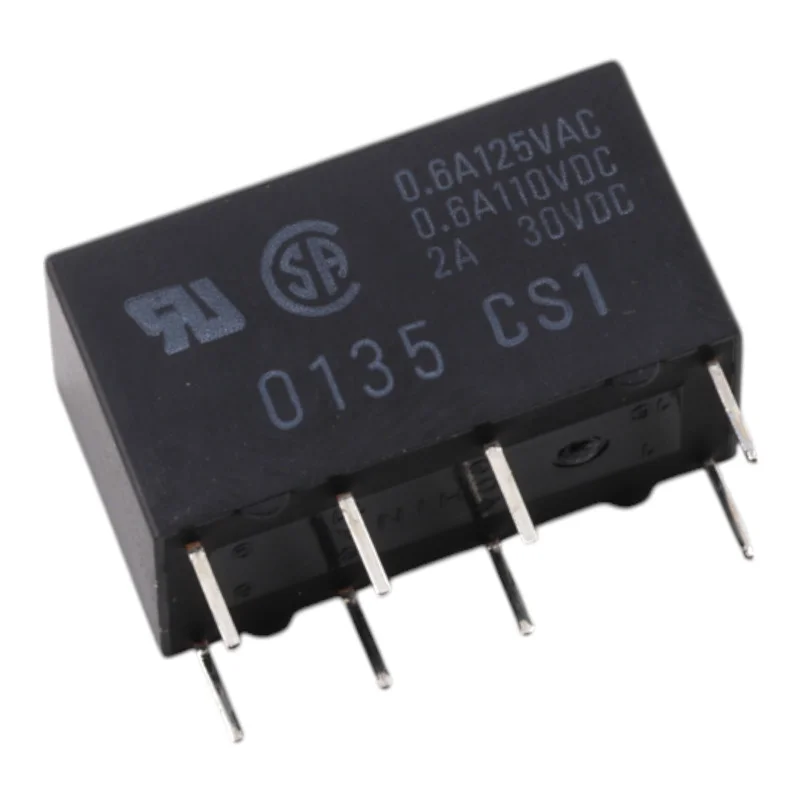

Le relais miniature G5V-2, en version standard, est conçu pour la commutation basse consommation dans les circuits de commande et de mesure. Grâce à sa configuration DPDT (deux contacts inverseurs), il permet la commutation simultanée de deux branches indépendantes lorsque la bobine est alimentée en 24 V CC.
Spécifications techniques
Modèles de la série : G5V-2 (version standard)
Tension de la bobine : 24 V CC
Courant nominal de la bobine (24 V CC) : 20,8 mA
Résistance de la bobine (24 V CC) : 1 152
Consommation électrique de la bobine (standard) : 500 mW
Modalités de contact : DPDT (2c)
Matériau de contact : alliage Ag + Au
Type de contact : barre transversale bifurquée
Charge nominale (résistive, standard) : 0,5 A à 125 V CA ; 2 A à 30 V CC
Courant transmis nominal (standard) : 2 A
Tension de commutation maximale (standard) : 125 V CA, 125 V CC
Courant de commutation maximal (standard) : 2 A
Résistance de contact (standard) : 50 m max.
Temps de commutation : 7 ms max.
Temps d’ouverture : 3 ms max.
Résistance d’isolement : 1 000 M min. (à 500 V CC)
Rigidité diélectrique entre la bobine et les contacts : 1 000 V CA, 50/60 Hz pendant 1 min
Rigidité diélectrique entre les contacts : 750 V CA, 50/60 Hz pendant 1 min
Tension de tenue aux impulsions : 1 500 V (10 x 160 µs)
Durée de vie mécanique : 15 000 000 cycles de commutation min.
Durée de vie électrique (standard) : 100 000 cycles de commutation min.
Température ambiante de fonctionnement (standard) : -25 °C à 65 °C (sans givrage ni condensation)
Humidité ambiante de fonctionnement : 5 % à 85 %
Poids : 5 g
Fonctions et caractéristiques
Deux contacts inverseurs (DPDT/2c) pour une utilisation universelle dans les circuits de signalisation et de commande
Contacts en alliage noble (alliage Ag + Au) pour des paramètres stables à de faibles niveaux de signal.
Temps de marche et d’arrêt définis, adaptés à une commutation rapide dans les applications électroniques
Paramètres d’isolation et diélectriques éprouvés pour une séparation sûre de la bobine et des contacts
Idéal pour
Systèmes de contrôle et d’automatisation
Technologie de mesure et commutation de signaux
Commutation basse consommation dans l’électronique industrielle et de laboratoire
Application pour circuit imprimé nécessitant des contacts DPDT et une bobine 24 V CC
Contenu de l’emballage
Relais G5V-2, 24 V CC, version standard
Pourquoi choisir ce produit ?
Paramètres de bobine clairement définis pour la conception de l’alimentation (24 V CC, 1 152 )
Les contacts DPDT permettent la commutation de deux branches dans un seul élément
Système de contact et matériau adaptés aux applications de signalisation
Les valeurs d’isolation et diélectriques indiquées permettent une conception sûre des dispositifs.
Instructions d’installation et d’utilisation
Lors de la conception de la commande de la bobine, tenez compte du courant nominal et de la puissance de la bobine, ainsi que des éléments de commutation appropriés.
Pour atteindre la durée de vie déclarée, maintenez la charge commutée dans les valeurs nominales et utilisez une charge résistive conforme aux spécifications.
Dans les environnements soumis à des vibrations et des chocs, assurez-vous d’une fixation mécanique et d’un bon acheminement des joints.
Avis de sécurité
Lors de la commutation de tensions de 125 V AC ou de 125 V DC, il est nécessaire de suivre les principes de travail avec les tensions dangereuses et de garantir des distances d’isolation adéquates dans l’appareil.
Effectuer l’installation et la maintenance avec l’alimentation électrique coupée et conformément aux exigences des normes applicables.
