Descrizione
Y3F-SS-124DM är ett kompakt effektrelä för kretskortsmontering, avsett för att koppla laster i kraft- och styrkretsar. Tack vare 24 V DC-spolen och slutande kontakt är det lämpligt för galvanisk isolering av styrdelen från den kopplade delen och för att koppla nät- och lågspänningslaster inom de nominella parametrarna.
Tekniska specifikationer

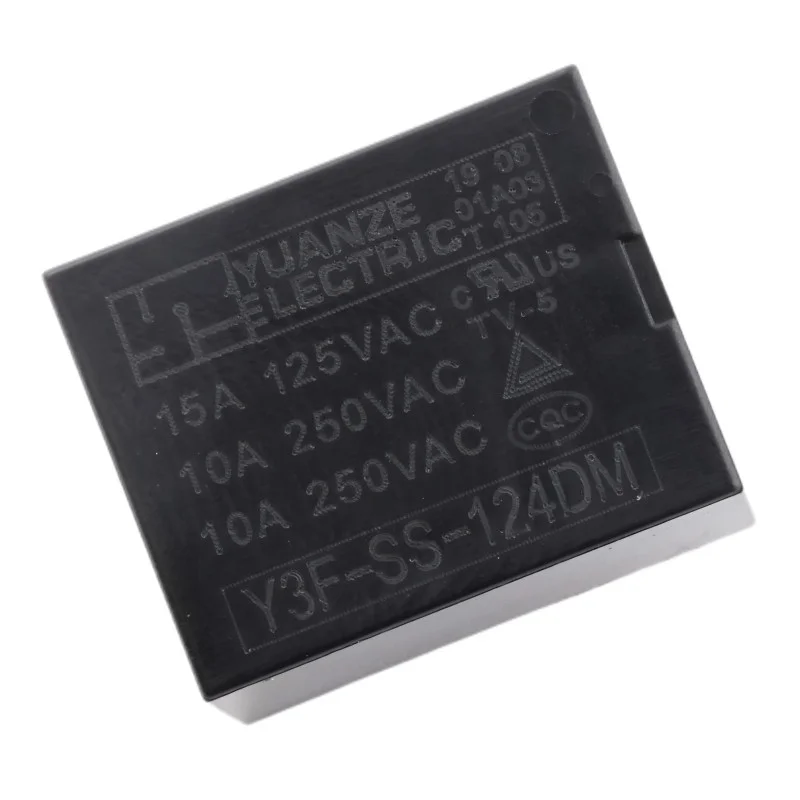

Modell: Y3F-SS-124DM
Utförande: Kretskortsmonterat relä, 4-poligt
Kontakttyp: SPST-NO (1× normalt öppen, NO)
Spolens styrspänning: 24 V DC
Spolförbrukning: 0,36 W
Spolmotstånd: 1600
Kopplingsspänning: upp till 250 V AC
Max. brytström: 10 A
Isolationsresistans: 100 M (typiskt vid 500 V DC)
Driftstemperatur: -40°C till +85°C
Mått: 19,6 × 15,4 × 15,5 mm
Funktioner och egenskaper
Galvanisk isolering mellan spole och kontakt för säker styrning av effektdelen
Kompakta mått lämpliga för tät kretskortsinstallation
Enkel lastomkoppling med NO-kontakt (sluts efter att spänning applicerats på spolen)
Lämplig för koppling av resistiva belastningar inom nominella parametrar
Paketinnehåll
1× relä Y3F-SS-124DM
Säkerhetsmeddelande
Det finns risk för elektriska stötar vid omkoppling av 230250 V AC; utför endast installation och anslutning när strömförsörjningen är frånkopplad.
Observera isolationsavstånden på kretskortet och utforma lämpliga bredder på de ledande banorna för den kopplade strömmen.
För induktiva laster (motorer, spolar, transformatorer), använd lämpliga skyddselement (. RC-element, varistor, snubber) för att begränsa överspänning och kontaktutbränning.
Överskrid inte kontakternas märkspänning och märkström; vid högre temperaturer och med induktiva belastningar är det nödvändigt att överväga att minska lastkapaciteten.
