Descrizione

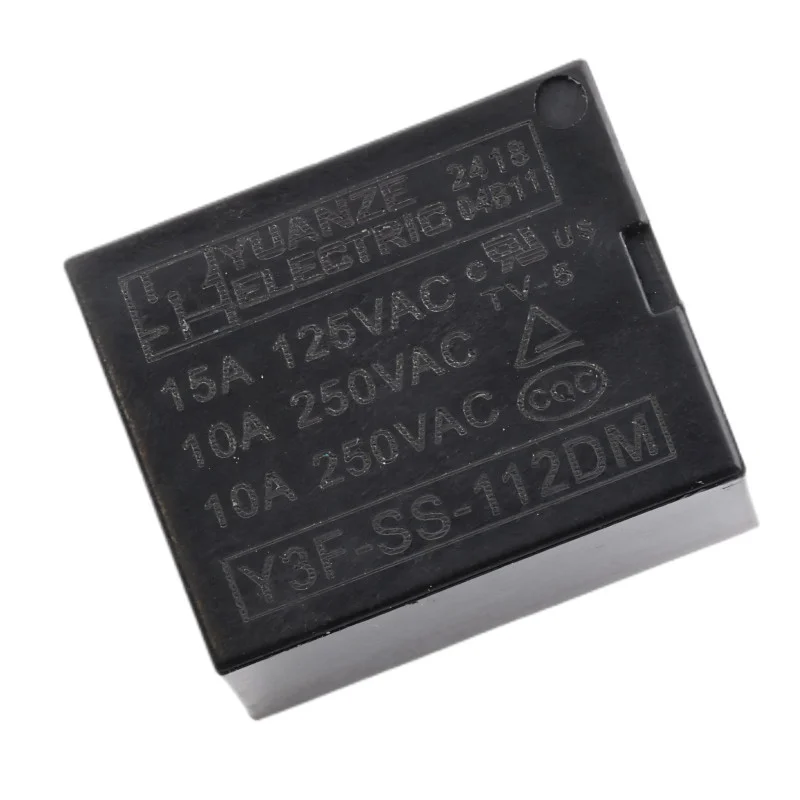

El relé electromagnético de potencia Y3F-SS-112DM está diseñado para conmutar cargas mediante una señal de control de 12 V CC. Gracias a sus contactos de hasta 10 A, es ideal para aplicaciones generales de conmutación en electrónica y automatización, donde se requiere aislamiento galvánico entre el componente de control y el circuito conmutado.
Especificaciones técnicas
Modelo: Y3F-SS-112DM
Tipo de contacto: SPDT (1 contacto de conmutación)
Voltaje de control de la bobina: 12 V CC
Resistencia de la bobina: 400
Consumo de la bobina: 0,36 W
Tensión de conmutación: 250 V CA
Corriente de conmutación máxima: 10 A
Dimensiones: 19,6 x 15,4 x 15,5 mm
Funciones y características
Relé electromagnético para conmutar cargas de CA y CC con aislamiento galvánico
Diseño de 4 pines para montaje en una PCB o zócalo según el cableado utilizado
El contacto de cambio permite seleccionar entre salida normalmente abierta y normalmente cerrada.
Contenido del paquete
1 relé Y3F-SS-112DM
Aviso de seguridad
Existe riesgo de descarga eléctrica al cambiar la tensión de red de 230250 V CA; realice el montaje y la conexión únicamente cuando la fuente de alimentación esté desconectada.
Mantenga distancias de aislamiento suficientes en la PCB, fusibles adecuados y dimensionamiento de cables para corriente de hasta 10 A.
Utilice relés dentro de los límites de sus valores nominales; para cargas inductivas, considere utilizar elementos de protección (por ejemplo, elemento RC, varistor, diodo) según el tipo de carga.
