Descrizione

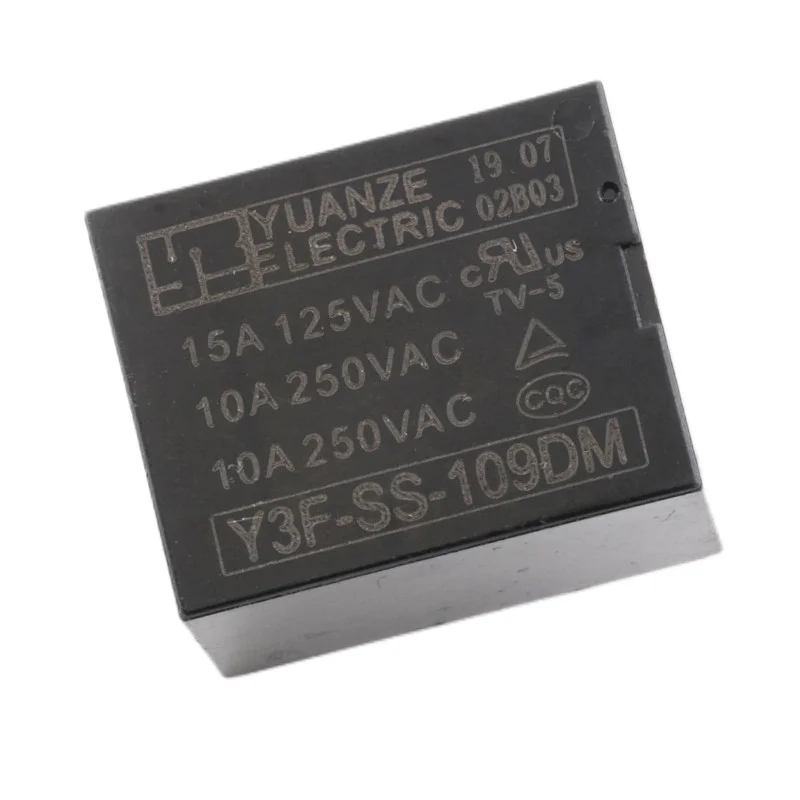

El relé electromecánico Y3F-SS-109DM está diseñado para conmutar cargas mediante una señal de control de baja tensión de 9 V CC. Es adecuado para aplicaciones comunes en fuentes de alimentación, unidades de control, automatización y conmutación de circuitos de red y CC, manteniendo los parámetros nominales de los contactos.
Especificaciones técnicas
Modelo: Y3F-SS-109DM
Tipo: relé electromecánico de potencia, THT
Número de pines: 4
Tipo de contacto: 1 conmutador (SPDT, 1 forma C)
Tensión de control de la bobina: 9 V CC
Tensión de conmutación (contactos): 250 V CA
Corriente de conmutación máxima: 10 A
Resistencia de la bobina: 406
Dimensiones: 19,6 × 15,4 × 15,5 mm
Funciones y características
Aislamiento galvánico de la parte de control (bobina) de la parte de conmutación (contactos)
Adecuado para conmutar cargas de CA y CC dentro de los parámetros nominales de los contactos.
Montaje mediante orificio pasante en PCB (THT) para una fijación mecánica sólida
Contenido del paquete
1 relé Y3F-SS-109DM
Aviso de seguridad
Existe riesgo de descarga eléctrica al conmutar entre 230 y 250 V CA; realice la instalación y la conexión únicamente cuando la fuente de alimentación esté desconectada.
Respete las distancias de aislamiento en la PCB y utilice protección y blindaje adecuados según la carga conmutada.
No exceda el voltaje y la corriente nominales de los contactos; utilice supresión adecuada para cargas inductivas.
