Descrizione
Elektromechanické relé Y3F-SS-105DM je určené na spínanie záťaží pomocou nízkonapäťového riadiaceho signálu 5 V DC. Vhodné je pre jednoduché spínacie obvody, automatizáciu a napájacie vetvy, kde je potrebné galvanicky oddeliť riadiacu časť od spínaného obvodu.
Technické špecifikácie

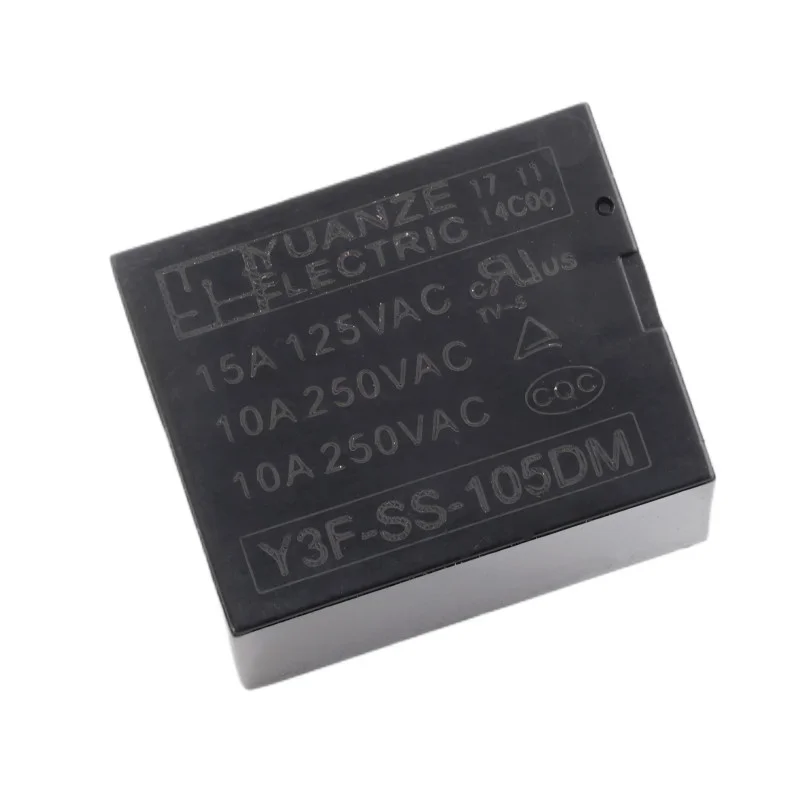

Model: Y3F-SS-105DM
Typ: elektromechanické relé
Počet pinov: 4
Ovládacie napätie cievky: 5 V DC
Odpor cievky: 70
Príkon cievky: 0,36 W
Max. spínacie napätie: 250 V AC
Max. spínací prúd: 10 A
Rozmery: 19,6 x 15,4 x 15,5 mm
Funkcie a vlastnosti
Spínanie záťaží až do 250 V AC pri prúde do 10 A
Ovládanie cievky jednosmerným napätím 5 V pre použitie s bežnou logikou a riadiacimi obvodmi
Elektromechanické prevedenie s galvanickým oddelením medzi cievkou a kontaktmi
Kompaktné rozmery vhodné na montáž do zariadenia s obmedzeným priestorom
Obsah balenia
Relé Y3F-SS-105DM 5V DC/250V AC 10A, 4-pin
Bezpečnostné upozornenie
Pri spínaní sieťového napätia 230250 V AC hrozí úraz elektrickým prúdom. Montáž a zapojenie vykonávajte iba pri odpojenom napájaní.
Dodržujte dostatočné izolačné vzdialenosti a použite vodiče a svorky dimenzované na príslušné napätie a prúd.
Neprekračujte maximálne spínané napätie a prúd; pri indukčných záťažiach zvážte použitie vhodných ochranných prvkov.
