Descrizione

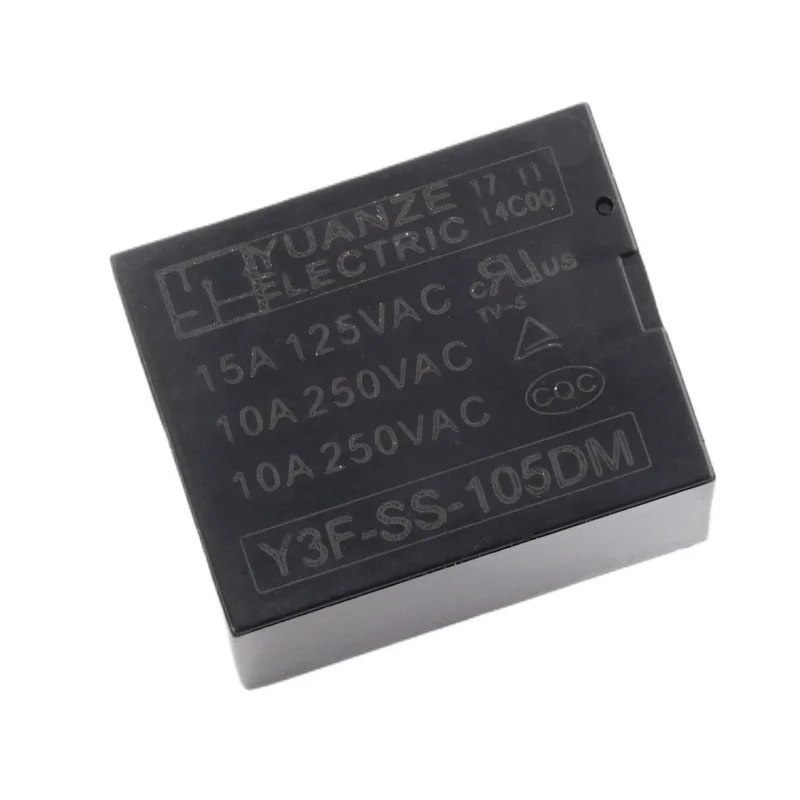

Il relè elettromeccanico Y3F-SS-105DM è progettato per la commutazione di carichi mediante un segnale di controllo a bassa tensione di 5 V CC. È adatto per circuiti di commutazione semplici, automazione e rami di alimentazione in cui è necessario separare galvanicamente la parte di controllo dal circuito commutato.
Specifiche tecniche
Modello: Y3F-SS-105DM
Tipo: relè elettromeccanico
Numero di pin: 4
Tensione di controllo della bobina: 5 V CC
Resistenza della bobina: 70
Consumo energetico della bobina: 0,36 W
Tensione di commutazione massima: 250 V CA
Corrente di commutazione massima: 10 A
Dimensioni: 19,6 x 15,4 x 15,5 mm
Funzioni e caratteristiche
Commutazione di carichi fino a 250 V CA a correnti fino a 10 A
Controllo bobina 5V DC per l’uso con circuiti logici e di controllo comuni
Progettazione elettromeccanica con isolamento galvanico tra bobina e contatti
Dimensioni compatte adatte all’installazione in apparecchiature con spazio limitato
Contenuto della confezione
Relè Y3F-SS-105DM 5 V CC/250 V CA 10 A, 4 pin
Avviso di sicurezza
Sussiste il rischio di scossa elettrica quando si commuta la tensione di rete da 230 a 250 V CA. Eseguire il montaggio e il collegamento solo con l’alimentazione elettrica scollegata.
Mantenere distanze di isolamento sufficienti e utilizzare fili e terminali adatti alla tensione e alla corrente appropriate.
Non superare la tensione e la corrente di commutazione massime; per carichi induttivi, valutare l’utilizzo di elementi di protezione adeguati.
