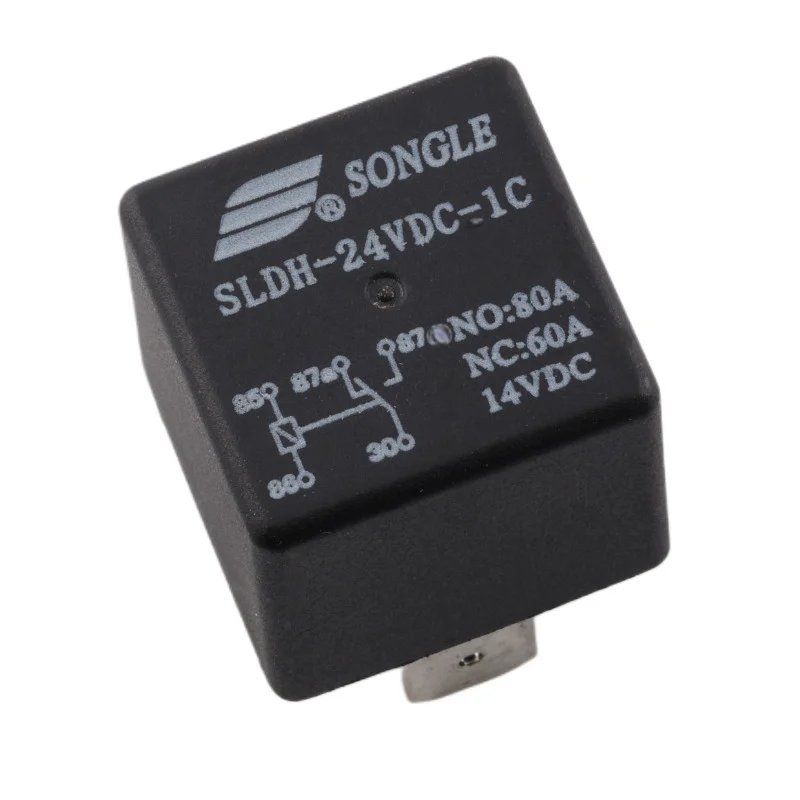

Relé SLDH-24VDC-1C značky Songle je vysokovýkonné automobilové relé s prepínacím kontaktom (SPDT), navrhnuté na spínanie záťaží až do 80 A pri 14 V DC. Je ideálny pre napájacie a spínacie obvody v automobilovej technike, napájacích moduloch aj priemyselných zariadeniach. Vyznačuje sa dlhou životnosťou, vysokou spoľahlivosťou a odolnosťou voči teplotným a mechanickým vplyvom.
Technické špecifikácie
Model: SLDH-24VDC-1C
Typ kontaktu: 1× prepínací (SPDT, 5pin)
Napätie cievky: 24 V DC
Menovitý prúd kontaktu: NO: 80 A / NC: 60 A (pri 14 V DC)
Materiál kontaktov: AgCdO, AgSnO, AgNi
Maximálne spínacie napätie: 30 V DC / 250 V AC
Maximálny spínací prúd: 70 A (14 V DC)
Maximálny spínací výkon: 980 W
Odpor cievky: 320 ±10 % (pri 20 °C)
Menovitý prúd cievky: 75 mA
Menovitý príkon cievky: cca 1,8 W
Napätie pritiahnutia: 16,8 V DC
Napätie odpadnutia: 2,4 V DC
Izolačný odpor: 100 M (pri 500 V DC)
Dielektrická pevnosť: 500 V AC / 1 minúta
Čas zopnutia: 10 ms
Čas rozopnutia: 10 ms
Prevádzková teplota: 40 °C až +125 °C
Odolnosť voči vibráciám: 1055 Hz, 1,5 mm
Životnosť elektrická: 1×10 cyklov (pri 14 V DC, 40 A)
Životnosť mechanická: 1×10 cyklov
Rozmery: 28,5 × 28,5 × 25,3 mm
Hmotnosť: približne 30 g
Certifikácia: RoHS kompatibilný
Funkcie a vlastnosti
Vysoká spínacia kapacita až 80 A pri 14 V DC
Univerzálne 5pinové prevedenie (NO/NC kontakt)
Odolnosť voči vysokým teplotám a vibráciám
Rýchla odozva a krátka doba zopnutia
Spoľahlivé fungovanie aj v náročných podmienkach
Robustná konštrukcia vhodná pre automobilové aj priemyselné aplikácie
Ideálne pre
Automobilové systémy (čerpadlá, ventilátory, kúrenie, svetlá)
Napájacie a výkonové moduly
Riadiace jednotky a automatizačné zariadenia
Vysokoprúde DC obvody
Obsah balenia
1× relé SLDH-24VDC-1C
Prečo zvoliť tento produkt
Vysoký výkon až 80 A pre náročné aplikácie
Rozsah pracovných teplôt 40 °C až +125 °C
Spoľahlivá prevádzka s dlhou životnosťou
Kvalitné spracovanie značky Songle Relay
Overená kompatibilita s bežnými 5pinovými päticami
