Descrizione

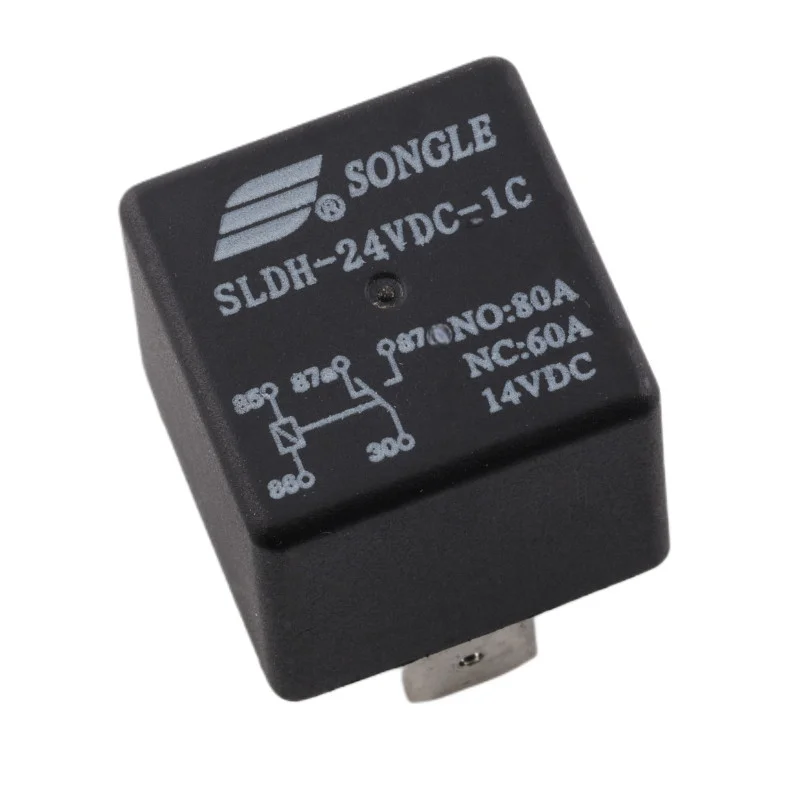

El relé Songle SLDH-24VDC-1C es un relé automotriz de alto rendimiento con contacto conmutado (SPDT), diseñado para conmutar cargas de hasta 80 A a 14 V CC. Es ideal para circuitos de potencia y conmutación en tecnología automotriz, módulos de potencia y equipos industriales. Se caracteriza por su larga vida útil, alta fiabilidad y resistencia a la temperatura y a las influencias mecánicas.
Especificaciones técnicas
Modelo: SLDH-24VDC-1C
Tipo de contacto: 1× conmutador (SPDT, 5 pines)
Tensión de la bobina: 24 V CC
Corriente de contacto nominal: NA: 80 A / NC: 60 A (a 14 V CC)
Material de contacto: AgCdO, AgSnO, AgNi
Tensión máxima de conmutación: 30 V CC / 250 V CA
Corriente máxima de conmutación: 70 A (14 V CC)
Potencia máxima de conmutación: 980 W
Resistencia de la bobina: 320 ±10% (a 20 °C)
Corriente nominal de la bobina: 75 mA
Consumo nominal de energía de la bobina: aprox. 1,8 W
Tensión de carga: 16,8 V CC
Tensión de caída: 2,4 V CC
Resistencia de aislamiento: 100 M (a 500 V CC)
Rigidez dieléctrica: 500 V CA / 1 minuto
Tiempo de conmutación: 10 ms
Tiempo de apertura: 10 ms
Temperatura de funcionamiento: de 40 °C a +125 °C
Resistencia a la vibración: 10-55 Hz, 1,5 mm
Vida útil eléctrica: 1×10 ciclos (a 14 V CC, 40 A)
Vida mecánica: 1×10 ciclos
Dimensiones: 28,5 × 28,5 × 25,3 mm
Peso: aproximadamente 30 g
Certificación: Cumple con la normativa RoHS
Funciones y características
Alta capacidad de conmutación de hasta 80 A a 14 V CC
Diseño universal de 5 pines (contacto NA/NC)
Resistencia a altas temperaturas y vibraciones
Respuesta rápida y tiempo de conmutación corto
Funcionamiento fiable incluso en condiciones exigentes
Diseño robusto adecuado para aplicaciones automotrices e industriales.
Ideal para
Sistemas automotrices (bombas, ventiladores, calefactores, luces)
Potencia y módulos de potencia
Unidades de control y equipos de automatización
Circuitos de CC de alta corriente
Contenido del paquete
1× relé SLDH-24VDC-1C
¿Por qué elegir este producto?
Alta potencia de hasta 80 A para aplicaciones exigentes
Rango de temperatura de funcionamiento: de 40 °C a +125 °C
Funcionamiento fiable con una larga vida útil
Mano de obra de calidad de la marca Songle Relay
Compatibilidad verificada con enchufes comunes de 5 pines
