Descrizione

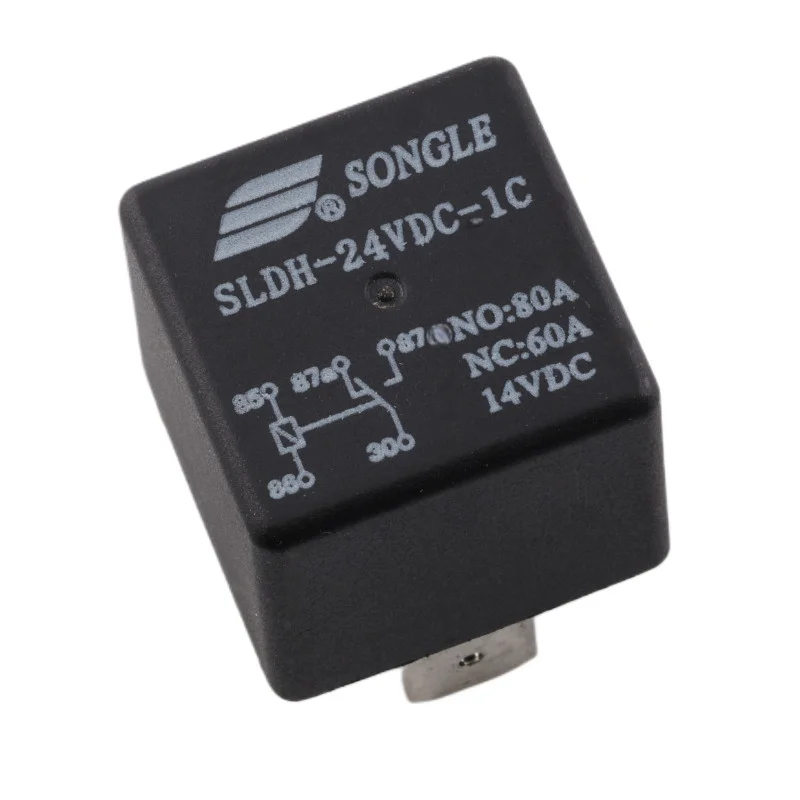

Il relè Songle SLDH-24VDC-1C è un relè automotive ad alte prestazioni con contatto di scambio (SPDT), progettato per commutare carichi fino a 80 A a 14 V CC. È ideale per circuiti di potenza e commutazione nel settore automobilistico, moduli di potenza e apparecchiature industriali. È caratterizzato da una lunga durata, elevata affidabilità e resistenza alla temperatura e alle sollecitazioni meccaniche.
Specifiche tecniche
Modello: SLDH-24VDC-1C
Tipo di contatto: 1× scambio (SPDT, 5 pin)
Tensione bobina: 24 V CC
Corrente di contatto nominale: NO: 80 A / NC: 60 A (a 14 V CC)
Materiale di contatto: AgCdO, AgSnO, AgNi
Tensione di commutazione massima: 30 V CC / 250 V CA
Corrente di commutazione massima: 70 A (14 V CC)
Potenza massima di commutazione: 980 W
Resistenza della bobina: 320 ±10% (a 20 °C)
Corrente nominale della bobina: 75 mA
Consumo nominale di potenza della bobina: circa 1,8 W
Tensione di pull-up: 16,8 V CC
Tensione di caduta: 2,4 V CC
Resistenza di isolamento: 100 M (a 500 V CC)
Rigidità dielettrica: 500 V CA / 1 minuto
Tempo di commutazione: 10 ms
Tempo di apertura: 10 ms
Temperatura di esercizio: da -40 °C a +125 °C
Resistenza alle vibrazioni: 10-55 Hz, 1,5 mm
Durata elettrica: 1×10 cicli (a 14 V CC, 40 A)
Durata meccanica: 1×10 cicli
Dimensioni: 28,5 × 28,5 × 25,3 mm
Peso: circa 30 g
Certificazione: conforme alla direttiva RoHS
Funzioni e caratteristiche
Elevata capacità di commutazione fino a 80 A a 14 V CC
Design universale a 5 pin (contatto NO/NC)
Resistenza alle alte temperature e alle vibrazioni
Risposta rapida e breve tempo di commutazione
Funzionamento affidabile anche in condizioni difficili
Design robusto adatto per applicazioni automobilistiche e industriali
Ideale per
Sistemi automobilistici (pompe, ventilatori, riscaldatori, luci)
Potenza e moduli di potenza
Unità di controllo e apparecchiature di automazione
Circuiti CC ad alta corrente
Contenuto della confezione
1× relè SLDH-24VDC-1C
Perché scegliere questo prodotto?
Elevata potenza fino a 80 A per applicazioni impegnative
Intervallo di temperatura di esercizio da -40 °C a +125 °C
Funzionamento affidabile con una lunga durata
Lavorazione di qualità del marchio Songle Relay
Compatibilità verificata con le comuni prese a 5 pin
