Descrizione

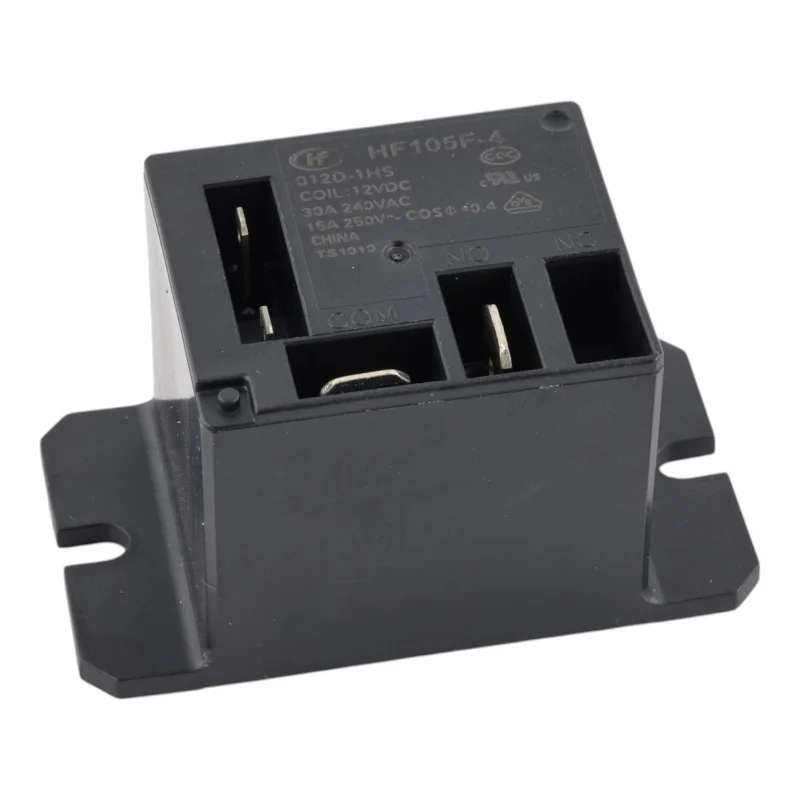

Il relè HF105F-4 è un relè elettromagnetico di potenza con bobina da 12 V CC e capacità di commutazione fino a 30 A a 240 V CA. Grazie alla sua struttura robusta, all’elevata resistenza all’isolamento e al funzionamento affidabile, è ideale per applicazioni industriali e di automazione che richiedono la commutazione sicura di correnti elevate. Il relè è incapsulato in un robusto alloggiamento in plastica che protegge i contatti da polvere e danni meccanici ed è dotato di fori di montaggio per un fissaggio sicuro.
Specifiche tecniche
Modello: HF105F-4
Tensione bobina: 12 V CC
Corrente di commutazione nominale: 30 A (carico resistivo)
Tensione di commutazione massima: 240 V CA / 30 V CC
Contatti: 1× scambio (SPDT COM, NO, NC)
Resistenza all’isolamento: 2500 V CA (tra bobina e contatti, 1 min)
Resistenza di isolamento: 1000 M a 500 V CC
Materiale di contatto: AgSnO 2 (ossido d’argento)
Resistenza della bobina: 90
Temperatura di esercizio: da -55 °C a +85 °C
Durata meccanica: fino a 10 milioni di cicli
Durata elettrica: fino a 100.000 operazioni di commutazione a carico nominale
Dimensioni: 50 × 37 × 35 mm
Peso: 36 g
Funzioni e caratteristiche
Elevata corrente di commutazione 30 A adatta per circuiti di potenza, riscaldamento e motori.
L’elevata resistenza dell’isolamento garantisce un funzionamento sicuro anche a tensioni più elevate.
Materiali di contatto durevoli, con lunga durata e ossidazione minima.
Facile collegamento grazie ai terminali contrassegnati COM, NO, NC.
Opzione di montaggio fissa: ideale per quadri di distribuzione e quadri elettrici.
Funzionamento sicuro in un’ampia gamma di temperature e ambienti.
Ideale per
Sistemi di automazione e controllo
Commutazione di riscaldatori, motori e pompe
Moduli di potenza e circuiti di commutazione di potenza
Applicazioni domestiche e industriali ad alta corrente
Prototipi, apparecchiature di prova e progetti fai da te
Contenuto della confezione
1x relè HF105F-4, 12 V CC, 30 A
Perché scegliere questo prodotto?
Relè potente con elevata capacità di corrente e funzionamento affidabile.
Le certificazioni UL, CQC e CE garantiscono qualità e sicurezza.
Costruzione robusta, resistente alle vibrazioni e agli sbalzi di temperatura.
Lunga durata di vita con carichi elevati e bassa perdita di contatto.
La combinazione ideale di prestazioni, qualità e prezzo per uso professionale e hobbistico.
