Descrizione

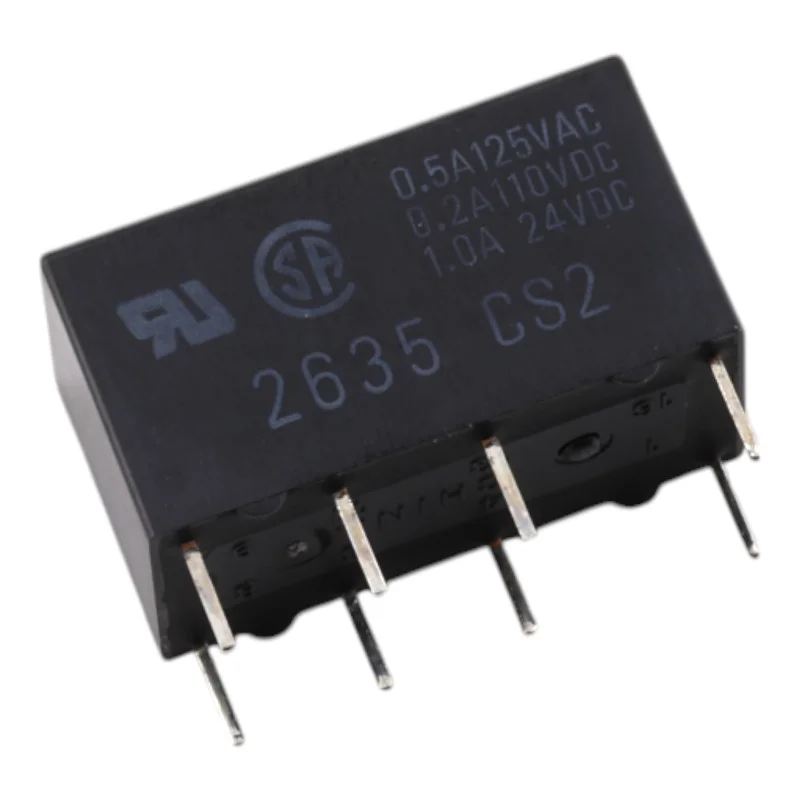

El Omron G5V-2-H1 es un relé de señal miniatura para montaje en PCB con una bobina de 5 V CC en versión de alta sensibilidad. Gracias a sus contactos DPDT (2c), es ideal para conmutar dos circuitos independientes en aplicaciones de control, medición y comunicación donde se requiere un bajo consumo de bobina.
Especificaciones técnicas
Modelo: G5V-2-H1
Tipo de relé: relé de señal para PCB
Disposición de contactos: DPDT (2c)
Tensión nominal de la bobina: 5 V CC
Corriente nominal de la bobina: 30 mA
Resistencia de la bobina: 166,7
Consumo de energía de la bobina: aproximadamente 150 mW
Material de contacto: aleación de Ag + Au
Tipo de contacto: barra transversal bifurcada
Carga nominal (carga resistiva): 0,5 A a 125 VCA; 1 A a 24 VCC
Corriente de contacto continua nominal: 2 A
Tensión máxima de conmutación: 125 V CA, 125 V CC
Corriente de conmutación máxima: 1 A
Tiempo de conmutación: máx. 7 ms
Tiempo de apertura: máx. 3 ms
Resistencia de contacto: máx. 100 m
Resistencia de aislamiento: mín. 1000 M (a 500 VCC)
Rigidez dieléctrica (bobina-contactos): 1000 VCA, 50/60 Hz durante 1 min
Rigidez dieléctrica (contactos de la misma polaridad): 500 VCA, 50/60 Hz durante 1 min
Rigidez dieléctrica (contactos de diferente polaridad): 1000 VCA, 50/60 Hz durante 1 min
Tensión soportada al impulso: 1500 V (10 x 160 µs)
Temperatura ambiente de funcionamiento: -25 °C a +70 °C (sin formación de hielo ni condensación)
Humedad ambiente de funcionamiento: 5% a 85%
Peso: aproximadamente 5 g
Funciones y características
Versión de alta sensibilidad para reducir el consumo de energía de la bobina manteniendo los parámetros funcionales del relé
Los contactos DPDT permiten la conmutación simultánea de dos circuitos
Contactos de aleación de Au para una conmutación de señal confiable a niveles bajos
Parámetros dieléctricos y de aislamiento definidos para su uso en circuitos de control.
Ideal para
Circuitos de control y lógicos en electrónica industrial
Equipos de medición y prueba
Módulos de comunicación y señalización
Conmutación de circuitos de CC de bajo voltaje y cargas de CA resistivas dentro de los valores nominales
Contenido del paquete
Relé Omron G5V-2-H1, 5 V CC (alta sensibilidad)
¿Por qué elegir este producto?
Tipo de relé verificado con parámetros de bobina y contacto definidos
Diseño DPDT para uso universal en aplicaciones de señal y control
Variante de alta sensibilidad con menor consumo de energía de la bobina
Material de contacto Aleación de Ag + Au adecuada para conmutación de señales
Instrucciones de instalación y funcionamiento
Tenga en cuenta el voltaje nominal de la bobina de 5 V CC y la polaridad correcta según el cableado de su placa.
Para conmutar cargas inductivas, utilice un supresor de sobretensiones adecuado (por ejemplo, diodo para CC, elemento RC/varistor para CA).
Respete los valores nominales de las cargas resistivas y verifique la idoneidad para la carga conmutada específica en condiciones reales.
Aviso de seguridad
Existe riesgo de descarga eléctrica al cambiar entre 125 VCA/125 VCC y corrientes superiores; la instalación solo debe ser realizada por una persona calificada.
Asegúrese de que haya distancias de aislamiento suficientes en la PCB y siga los principios de diseño seguro para trabajar con voltajes peligrosos.
