Descrizione

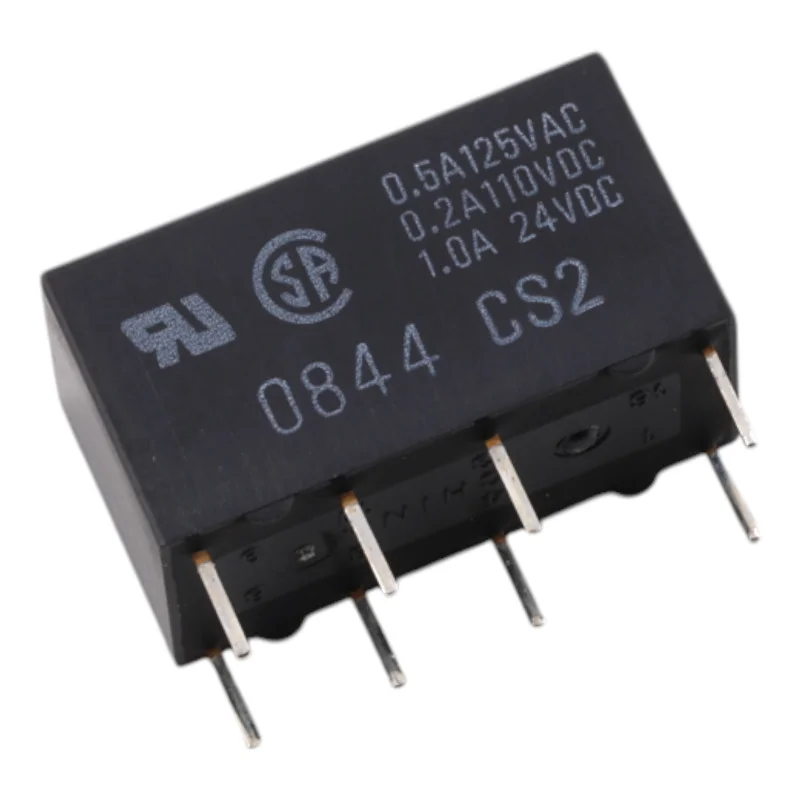

Omron G5V-2-H1 är ett miniatyrsignalrelä i högkänslighetsversion, konstruerat för att växla mellan låg och medelhög effekt i styr- och mätkretsar. Tack vare 12 V DC-spolen och DPDT (2c)-kontakterna är det lämpligt för tillämpningar där tillförlitlig galvanisk isolering och koppling av två oberoende kretsar krävs.
Tekniska specifikationer
Modell: G5V-2-H1
Kontakttyp: DPDT (2c)
Spolspänning: 12 V DC
Nominell spolström: 12,5 mA
Spolmotstånd: 960
Spolförbrukning: cirka 150 mW
Nominell kontaktbelastning (resistiv): 0,5 A vid 125 V AC; 1 A vid 24 V DC
Maximal kopplingsspänning: 125 V AC, 125 V DC
Maximal kopplingsström: 1 A
Kontaktmaterial: Ag + Au-legering
Kontaktmotstånd (hög känslighet): 100 m max.
Omkopplingstid: max 7 ms.
Öppningstid: max 3 ms.
Isolationsresistans: 1000 M min. (vid 500 V DC)
Dielektrisk hållfasthet mellan spole och kontakter: 1000 V AC, 50/60 Hz i 1 min
Dielektrisk styrka mellan kontakter med samma polaritet (hög känslighet): 500 V AC, 50/60 Hz i 1 min
Dielektrisk styrka mellan kontakter med olika polaritet: 1000 V AC, 50/60 Hz i 1 min
Stötspänning: 1500 V (10 x 160 µs)
Omgivningstemperatur vid drift: -25 °C till +70 °C (utan isbildning och kondens)
Vikt: cirka 5 g
Funktioner och egenskaper
Högkänslig version för applikationer med begränsad spolexcitationseffekt
Dubbla växlande kontakter (2c) för samtidig omkoppling eller omkoppling av två kretsar
Tubens tvärstagsanordning för stabil kontakt vid låga signaler
Kontakter med Ag + Au-legering för kopplingssignaler och låga strömmar
Galvanisk isolering mellan spole och kontakter
Idealisk för
Kontroll- och automationsmoduler
Mätteknik och signalvägar
Kopplingsutgångar i lågspännings-likströmskretsar
Omkoppling av resistiva laster inom de angivna gränserna
Paketinnehåll
1 st Omron-relä G5V-2-H1, spole 12 V DC
Varför välja den här produkten?
Beprövad signalrelädesign med DPDT (2c) kontakter
Parametrar lämpliga för exakta och effektsnåla styrapplikationer
Definierade kopplingsgränser för både AC- och DC-belastningar inklusive en maximal kopplingsspänning på 125 V
Installations- och bruksanvisning
Vid konstruktionen, beakta typen av last (resistiv/induktiv) och använd lämpliga skyddselement (. RC-element, diod, varistor) för att begränsa överspänning.
Observera den nominella spolspänningen på 12 V DC och säkerställ en stabil strömförsörjning inklusive korrekt polaritet om det är relevant för din kabeldragning.
För långsiktig tillförlitlighet, överskrid inte maximal kopplingsspänning och -ström och verifiera temperaturökningen under verkliga förhållanden.
Säkerhetsmeddelande
Reläet kan koppla spänningar upp till 125 V AC/DC; arbete med farliga spänningar kräver yrkeskompetens och efterlevnad av gällande standarder.
Innan du hanterar enheten, koppla bort den från strömförsörjningen och kontrollera att det inte finns någon spänning.
Säkerställ tillräckliga isoleringsavstånd och skärmning enligt den specifika tillämpningen
