Descrizione

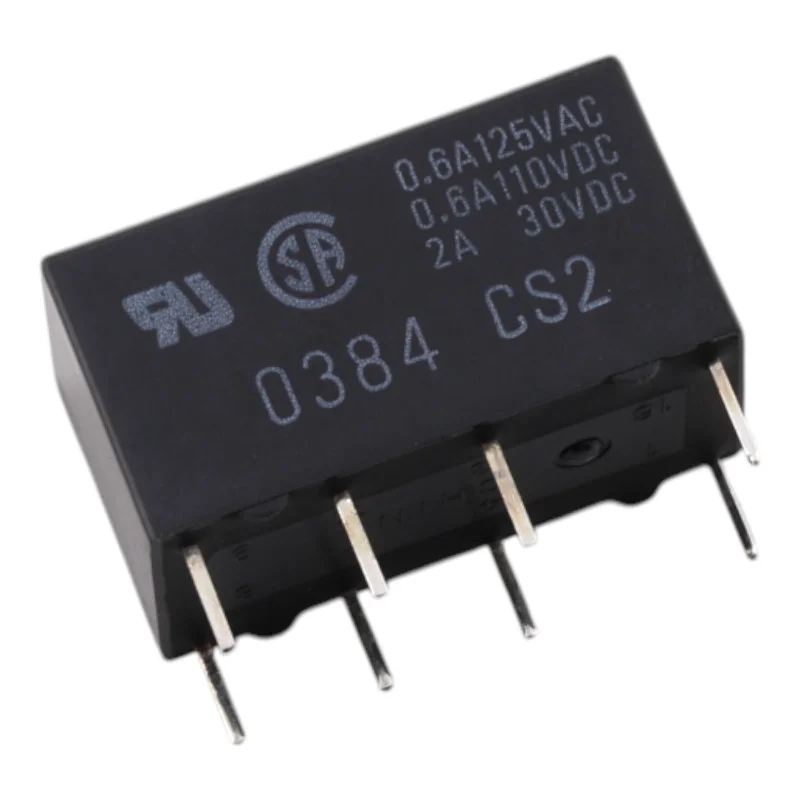

OMRON G5V-2 je miniatúrne signálové relé pre plošné spoje s cievkou 5 V DC a dvoma prepínacími kontaktmi (DPDT, 2 Form C). Je vhodné na spínanie nízkych až stredných záťaží v riadiacich a signálových obvodoch, kde je požadovaná definovaná elektrická pevnosť a opakovateľné spínacie parametre.
Technické špecifikácie
Modelový rad: G5V-2 (štandardná verzia)
Napätie cievky: 5 V DC
Kontaktné usporiadanie: DPDT (2c, 2 Form C)
Typ kontaktu: bifurkovaný krížový kontakt
Materiál kontaktov: Ag + Au zliatina
Menovitá záťaž (rezistívna): 0,5 A pri 125 VAC; 2 A pri 30 VDC
Menovitý trvalý prúd kontaktov: 2 A
Maximálne spínané napätie: 125 VAC, 125 VDC
Maximálny spínaný prúd: 2 A
Odpor kontaktu: max. 50 m
Doba zopnutia: max. 7 ms
Doba rozopnutia: max. 3 ms
Izolačný odpor: min. 1000 M (pri 500 VDC)
Dielektrická pevnosť: medzi cievkou a kontaktmi 1000 VAC (50/60 Hz, 1 min); medzi kontaktmi 750 VAC (50/60 Hz, 1 min); medzi kontaktmi rôznej polarity 1000 VAC (50/60 Hz, 1 min)
Impulzné výdržné napätie: 1500 V (10 x 160 µs)
Mechanická životnosť: min. 15 000 000 zopnutí
Elektrická životnosť: min. 100 000 zopnutí (pri 1800 zopnutí/h)
Prevádzková teplota okolia: -25 °C až 65 °C (bez námrazy a kondenzácie)
Prevádzková vlhkosť okolia: 5% až 85%
Hmotnosť: približne 5 g
Funkcie a vlastnosti
Dva prepínacie kontakty pre súčasné spínanie dvoch nezávislých vetiev
Vhodné pre signálové a riadiace aplikácie s požiadavkou na stabilné izolačné parametre
Rýchla odozva (typicky v ráde jednotiek milisekúnd) pre bežné spínacie úlohy
Kontakty s Au prímesou pre spoľahlivejšie spínanie nízkych úrovní signálu v rámci špecifikácií
Ideálne pre
Riadiace a signálové obvody v priemyselnej elektronike
Prepínanie signálových ciest, logických úrovní a nízkonapäťových záťaží
Automatizáciu, meraciu techniku a laboratórne prípravky
Spínanie DC záťažou do 30 VDC v rámci menovitých hodnôt
Obsah balenia
Relé OMRON G5V-2, cievka 5 V DC
Prečo zvoliť tento produkt
Overená konštrukcia DPDT (2 Form C) pre univerzálne použitie v signálových a riadiacich obvodoch
Jasne definované spínacie a izolačné parametre pre návrh spoľahlivých zariadení
Štandardná verzia vhodná pre bežné aplikácie s cievkou 5 V DC
Pokyny na inštaláciu a prevádzku
Pri návrhu plošného spoja dodržte odporúčané izolačné vzdialenosti a šírky ciest podľa spínaného napätia a prúdu
Na dosiahnutie deklarovanej životnosti používajte relé v rámci menovitých hodnôt pre daný typ záťaže (rezistívne / induktívne)
Pri induktívnych záťažiach zvážte použitie vhodného odrušenia (napr. RC člen, dióda, varistor) podľa typu napájania a záťaže
Bezpečnostné upozornenie
Relé je schopné spínať napätie až 125 VAC / 125 VDC; pri práci s nebezpečným napätím zaistite zodpovedajúce krytovanie, istenie a dodržanie bezpečnostných noriem
Montáž a servis vykonávajte iba pri odpojenom napájaní
