Descrizione

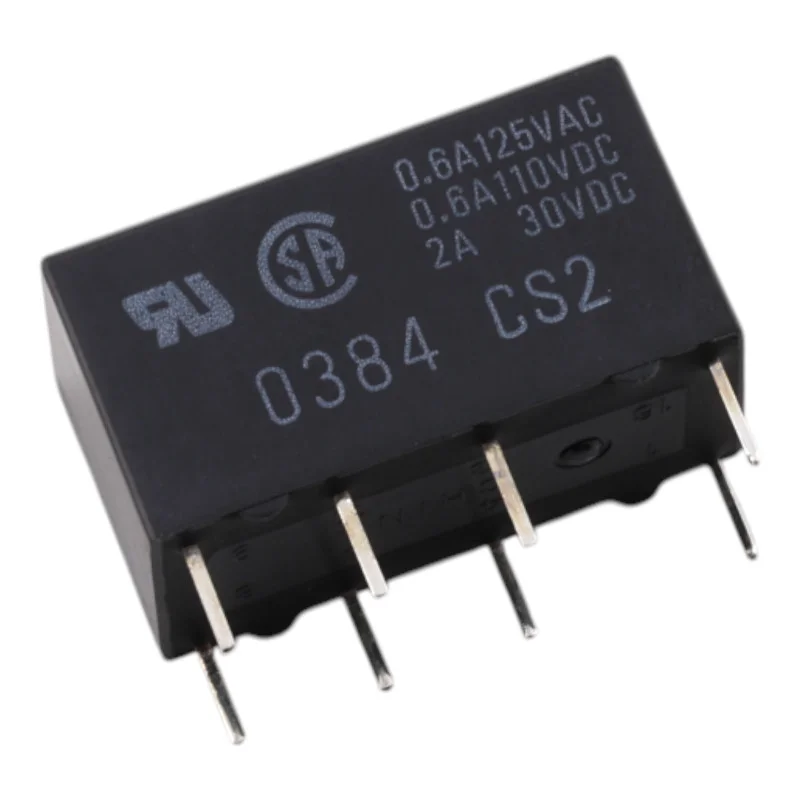

OMRON G5V-2 är ett miniatyrrelä för kretskort med en 5 V DC-spole och två växlande kontakter (DPDT, 2 Form C). Det är lämpligt för att växla låga till medelhöga belastningar i styr- och signalkretsar där definierad elektrisk styrka och repeterbara kopplingsparametrar krävs.
Tekniska specifikationer
Modellserie: G5V-2 (standardutförande)
Spolspänning: 5 V DC
Kontaktarrangemang: DPDT (2c, 2 Form C)
Kontakttyp: förgrenad korskontakt
Kontaktmaterial: Ag + Au-legering
Nominell belastning (resistiv): 0,5 A vid 125 VAC; 2 A vid 30 VDC
Nominell kontinuerlig kontaktström: 2 A
Maximal kopplingsspänning: 125 VAC, 125 VDC
Maximal kopplingsström: 2 A
Kontaktmotstånd: max. 50 m
Omkopplingstid: max. 7 ms
Öppningstid: max. 3 ms
Isolationsresistans: min. 1000 M (vid 500 VDC)
Dielektrisk hållfasthet: mellan spole och kontakter 1000 VAC (50/60 Hz, 1 min); mellan kontakter 750 VAC (50/60 Hz, 1 min); mellan kontakter med olika polaritet 1000 VAC (50/60 Hz, 1 min)
Stötspänning: 1500 V (10 x 160 µs)
Mekanisk livslängd: min. 15 000 000 kopplingscykler
Elektrisk livslängd: min. 100 000 kopplingar (vid 1800 kopplingar/h)
Omgivningstemperatur vid drift: -25 °C till 65 °C (ingen isbildning eller kondens)
Omgivningsfuktighet vid drift: 5 % till 85 %
Vikt: cirka 5 g
Funktioner och egenskaper
Två växlande kontakter för samtidig omkoppling av två oberoende grenar
Lämplig för signal- och styrapplikationer som kräver stabila isoleringsparametrar
Snabb respons (vanligtvis i storleksordningen millisekunder) för vanliga kopplingsuppgifter
Au-dopade kontakter för mer tillförlitlig omkoppling av låga signalnivåer inom specifikationerna
Idealisk för
Styr- och signalkretsar inom industriell elektronik
Omkoppling av signalvägar, logiknivåer och lågspänningsbelastningar
Automation, mätteknik och laboratorieprodukter
Omkoppling av DC-laster upp till 30 VDC inom nominella värden
Paketinnehåll
OMRON G5V-2 relä, 5 V DC spole
Varför välja den här produkten?
Beprövad DPDT-design (2 Form C) för universell användning i signal- och styrkretsar
Tydligt definierade kopplings- och isoleringsparametrar för design av tillförlitliga enheter
Standardversion lämplig för vanliga applikationer med 5 V DC-spole
Installations- och bruksanvisning
Vid konstruktion av ett kretskort ska de rekommenderade isolationsavstånden och spårbredderna beaktas beroende på kopplingsspänning och -ström.
För att uppnå den deklarerade livslängden, använd reläet inom de nominella värdena för den givna lasttypen (resistiv/induktiv)
För induktiva laster, överväg att använda lämplig undertryckning (. RC-element, diod, varistor) beroende på typ av strömförsörjning och belastning.
Säkerhetsmeddelande
Reläet kan växla spänningar upp till 125 VAC / 125 VDC; vid arbete med farliga spänningar, säkerställ tillräcklig avskärmning, skydd och överensstämmelse med säkerhetsstandarder.
Utför endast installation och service när strömförsörjningen är frånkopplad.
