Descrizione

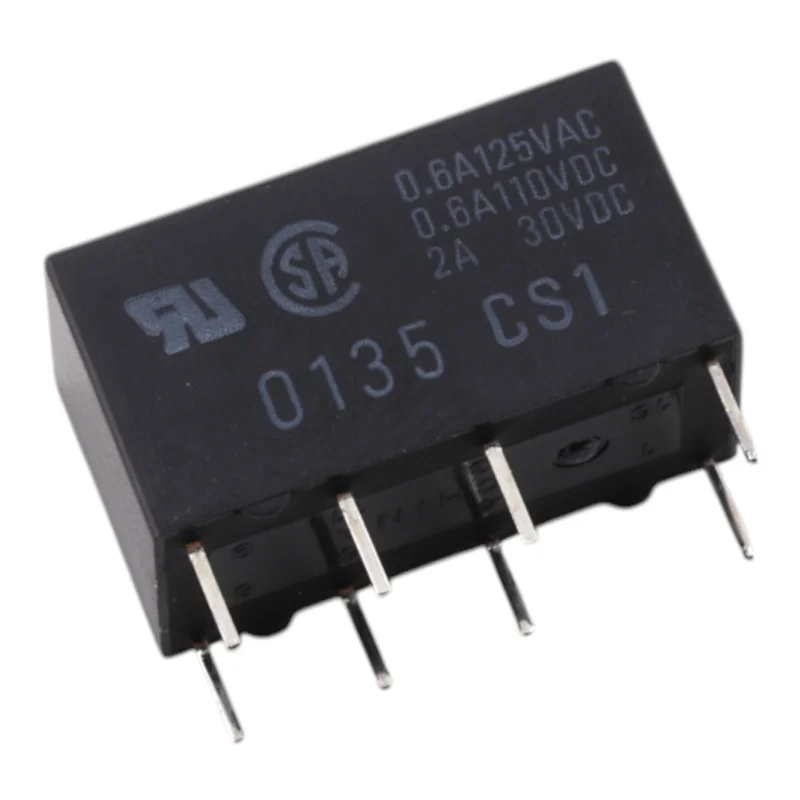

G5V-2 miniaturesignalrelæet er i standardversionen designet til lavstrømskobling i styre- og målekredsløb. Takket være DPDT-konfigurationen (2 skiftekontakter) muliggør det samtidig kobling af to uafhængige grene, når spolen forsynes med 24 V DC.
Tekniske specifikationer
Modelserie: G5V-2 (standardversion)
Spolespænding: 24 V DC
Nominel spolestrøm (24 V DC): 20,8 mA
Spolemodstand (24 V DC): 1.152
Spoleforbrug (standard): 500 mW
Kontaktordning: DPDT (2c)
Kontaktmateriale: Ag + Au-legering
Kontakttype: todelt tværstang
Nominel belastning (resistiv, standard): 0,5 A ved 125 V AC; 2 A ved 30 V DC
Nominel transmitteret strøm (standard): 2 A
Maks. koblingsspænding (standard): 125 V AC, 125 V DC
Maks. koblingsstrøm (standard): 2 A
Kontaktmodstand (standard): 50 m maks.
Skiftetid: maks. 7 ms.
Åbningstid: maks. 3 ms.
Isolationsmodstand: 1.000 M min. (ved 500 V DC)
Dielektrisk styrke mellem spole og kontakter: 1.000 V AC, 50/60 Hz i 1 min.
Dielektrisk styrke mellem kontakter: 750 V AC, 50/60 Hz i 1 min.
Impulsmodstandsspænding: 1.500 V (10 x 160 µs)
Mekanisk levetid: 15.000.000 tænd/sluk-cyklusser min.
Elektrisk levetid (standard): 100.000 tænd/sluk-cyklusser min.
Omgivende driftstemperatur (standard): -25°C til 65°C (ingen isdannelse eller kondensering)
Omgivende luftfugtighed ved drift: 5 % til 85 %
Vægt: 5 g
Funktioner og egenskaber
To skiftekontakter (DPDT/2c) til universel brug i signal- og styrekredsløb
Kontakter med ædellegering (Ag + Au-legering) for stabile parametre ved lave signalniveauer
Definerede tænd- og sluk-tider, der er egnede til hurtig omskiftning i elektroniske applikationer
Dokumenterede isolerings- og dielektriske parametre for sikker adskillelse af spole og kontakter
Ideel til
Styrings- og automatiseringssystemer
Måleteknologi og signalskift
Lavstrømskobling i industriel og laboratorieelektronik
PCB-applikation, der kræver DPDT-kontakter og en 24 V DC-spole
Pakkens indhold
Relæ G5V-2, 24 V DC, standardudførelse
Hvorfor vælge dette produkt?
Klart definerede spoleparametre til strømforsyningsdesign (24 V DC, 1.152 )
DPDT-kontakter tillader omskiftning af to grene i ét element
Kontaktsystem og materiale egnet til signalapplikationer
De anførte isolerings- og dielektriske værdier understøtter et sikkert enhedsdesign
Installations- og betjeningsvejledning
Ved design af spolestyringen skal spolens nominelle strøm og effekt samt passende koblingselementer tages i betragtning.
For at opnå den deklarerede levetid skal den koblede belastning holdes inden for de nominelle værdier, og der skal anvendes en ohmsk belastning i henhold til specifikationen.
I miljøer med vibrationer og stød skal du sørge for mekanisk fastgørelse og korrekt samlingsføring.
Sikkerhedsmeddelelse
Ved omkobling af 125 V AC- eller 125 V DC-spænding er det nødvendigt at følge principperne for arbejde med farlige spændinger og sikre passende isolationsafstande i enheden.
Udfør installation og service med strømmen afbrudt og i overensstemmelse med kravene i de relevante standarder for applikationen.
