Descrizione

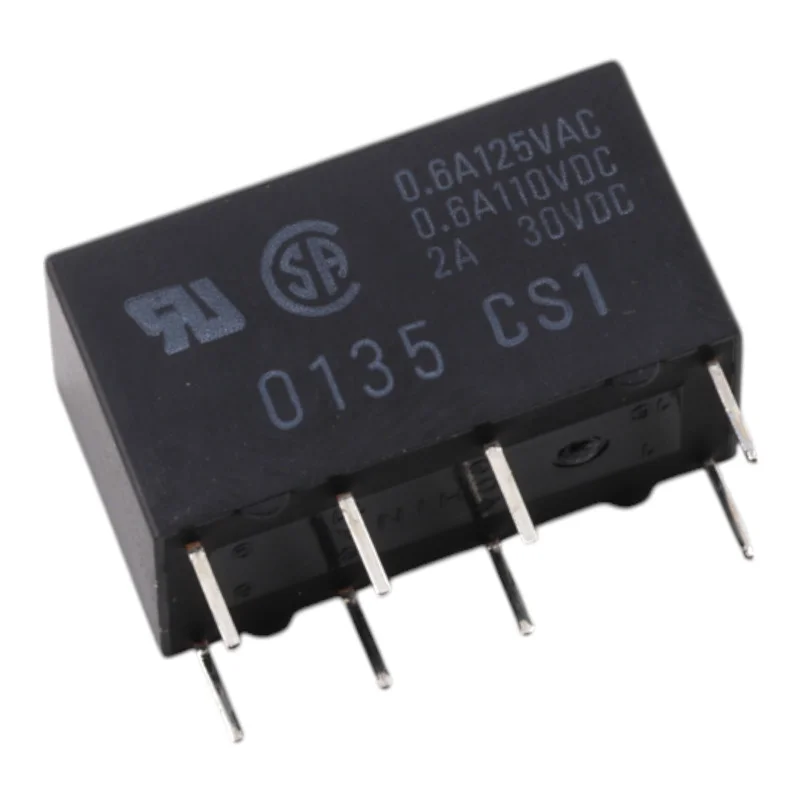

Il relè di segnale miniaturizzato G5V-2 nella versione standard è progettato per la commutazione a bassa potenza in circuiti di controllo e misura. Grazie alla configurazione DPDT (2 contatti in scambio), consente la commutazione simultanea di due rami indipendenti quando la bobina è alimentata a 24 V CC.
Specifiche tecniche
Serie modello: G5V-2 (versione standard)
Tensione bobina: 24 V CC
Corrente nominale della bobina (24 V CC): 20,8 mA
Resistenza della bobina (24 V CC): 1.152
Consumo di potenza della bobina (standard): 500 mW
Disposizione dei contatti: DPDT (2c)
Materiale di contatto: lega Ag + Au
Tipo di contatto: traversa biforcata
Carico nominale (resistivo, standard): 0,5 A a 125 V CA; 2 A a 30 V CC
Corrente nominale trasmessa (standard): 2 A
Tensione di commutazione massima (standard): 125 V CA, 125 V CC
Corrente di commutazione massima (standard): 2 A
Resistenza di contatto (standard): 50 m max.
Tempo di commutazione: 7 ms max.
Tempo di apertura: 3 ms max.
Resistenza di isolamento: 1.000 M min. (a 500 V CC)
Rigidità dielettrica tra bobina e contatti: 1.000 V CA, 50/60 Hz per 1 min
Rigidità dielettrica tra i contatti: 750 V CA, 50/60 Hz per 1 min
Tensione di tenuta all’impulso: 1.500 V (10 x 160 µs)
Durata meccanica: min. 15.000.000 di cicli di commutazione.
Durata elettrica (standard): min. 100.000 cicli di commutazione.
Temperatura ambiente di funzionamento (standard): da -25°C a 65°C (senza formazione di ghiaccio o condensa)
Umidità ambiente di funzionamento: dal 5% all’85%
Peso: 5 g
Funzioni e caratteristiche
Due contatti di commutazione (DPDT/2c) per uso universale nei circuiti di segnale e di controllo
Contatti con lega nobile (lega Ag + Au) per parametri stabili a bassi livelli di segnale
Tempi di accensione e spegnimento definiti adatti per una commutazione rapida nelle applicazioni elettroniche
Parametri di isolamento e dielettrici comprovati per una separazione sicura di bobina e contatti
Ideale per
Sistemi di controllo e automazione
Tecnologia di misurazione e commutazione del segnale
Commutazione a bassa potenza nell’elettronica industriale e di laboratorio
Applicazione PCB che richiede contatti DPDT e una bobina da 24 V CC
Contenuto della confezione
Relè G5V-2, 24 V CC, versione standard
Perché scegliere questo prodotto?
Parametri della bobina chiaramente definiti per la progettazione dell’alimentatore (24 V CC, 1.152 )
I contatti DPDT consentono la commutazione di due rami in un elemento
Sistema di contatto e materiale adatti per applicazioni di segnale
I valori di isolamento e dielettrici elencati supportano la progettazione sicura del dispositivo
Istruzioni per l’installazione e l’uso
Nella progettazione del controllo della bobina, considerare la corrente nominale e la potenza della bobina e gli elementi di commutazione adatti
Per raggiungere la durata di vita dichiarata, mantenere il carico commutato entro i valori nominali e utilizzare un carico resistivo secondo le specifiche.
In ambienti con vibrazioni e urti, garantire il fissaggio meccanico e il corretto instradamento dei giunti
Avviso di sicurezza
Quando si commutano tensioni da 125 V CA o 125 V CC, è necessario seguire i principi di lavoro con tensioni pericolose e garantire distanze di isolamento adeguate nel dispositivo.
Eseguire l’installazione e la manutenzione con l’alimentazione scollegata e in conformità ai requisiti delle norme pertinenti per l’applicazione.
