Descrizione

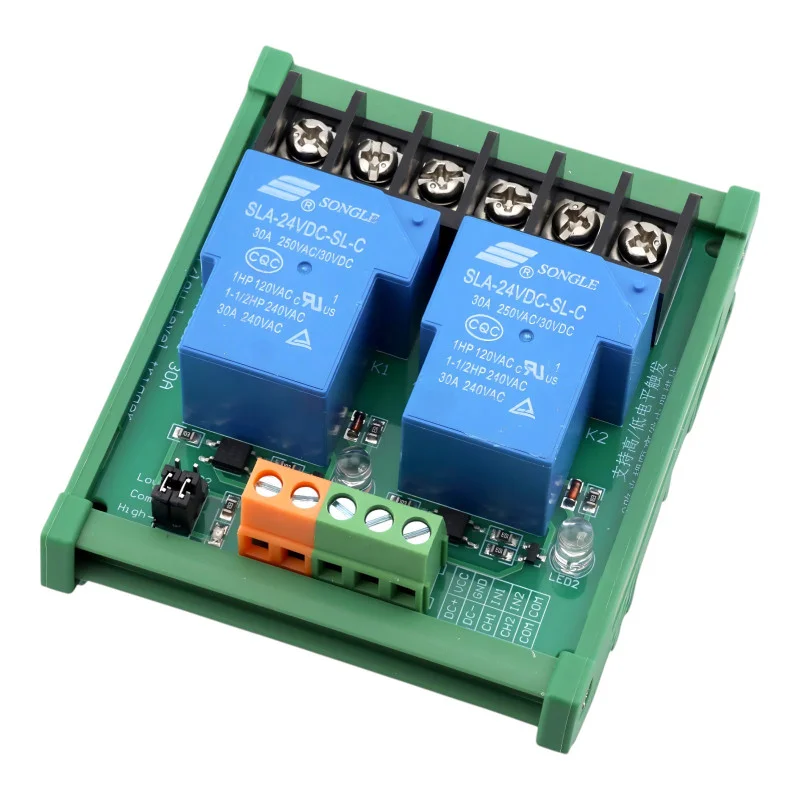

Modulo relè professionale a due canali con relè di tipo SLA-24VDC-SL-C e isolamento galvanico tramite optoaccoppiatori. Il modulo è progettato per la commutazione di dispositivi con tensione fino a 250 V CA o 30 V CC e corrente fino a 30 A. Grazie al supporto della logica di trigger alto e basso (High/Low Trigger), è adatto a un’ampia gamma di applicazioni in sistemi di automazione, smart home o PLC industriali. Il design robusto con possibilità di montaggio su guida DIN garantisce facilità di installazione e funzionamento affidabile.
Specifiche tecniche
Tensione di alimentazione: 24 V CC
Tipo di relè: SLA-24VDC-SL-C
Numero di canali: 2
Corrente di commutazione massima: 30 A
Tensione di commutazione massima: 250 V CA / 30 V CC
Corrente di controllo: circa 50 mA
Modalità Trigger: livello logico basso o alto (Trigger Basso/Alto)
Durata del relè:> 100.000 cicli di commutazione
Isolamento galvanico: optoaccoppiatori su ogni canale
Materiale della scheda: PCB FR-4 a doppia faccia
Dimensioni: 87 × 72 × 47 mm
Peso: 95 g
Protezione: IP20 (adatto per ambienti asciutti e puliti o per il montaggio in un armadio elettrico)
Montaggio: guida DIN da 35 mm
Cablaggio dei relè di uscita
COM contatto comune del relè
NO (Normalmente aperto) si chiude quando il relè è attivato
NC (normalmente chiuso) si apre quando il relè è attivato
Esempio di collegamento: collegare il filo di fase al contatto COM e il dispositivo di uscita a NO per la commutazione classica quando il relè è attivato.
Funzioni e caratteristiche
Modalità di trigger ALTA/BASSA selezionabile per compatibilità universale
Isolamento optoaccoppiatore che garantisce un’elevata immunità alle interferenze e una separazione sicura dei circuiti
Ogni canale con indicazione di commutazione LED
Capacità di commutare carichi elevati fino a 30 A
Costruzione sicura con intercapedini isolanti e conformità agli standard internazionali
Montaggio su guida DIN: installazione rapida e sicura nell’armadio elettrico
Temperatura di esercizio: da -40 a +85 °C
Ideale per
PLC e sistemi di automazione nell’industria
Controllo di pompe, ventilatori e illuminazione in impianti intelligenti
Case intelligenti e progetti elettronici
Sviluppo e test di circuiti di controllo in applicazioni IoT e industriali
Contenuto della confezione
1 modulo relè a 2 canali da 24 V con optoaccoppiatore e montaggio su guida DIN
Perché scegliere questo prodotto?
Relè potente SLA-24VDC-SL-C con elevata capacità di commutazione fino a 30 A
Isolamento sicuro tramite optoaccoppiatori su ciascun canale
Opzione trigger alto/basso: compatibile con la maggior parte dei PLC e microcontrollori
Design robusto realizzato in materiale FR-4 con lunga durata
Facile montaggio su guida DIN per una rapida implementazione in un armadio elettrico
