Descrizione

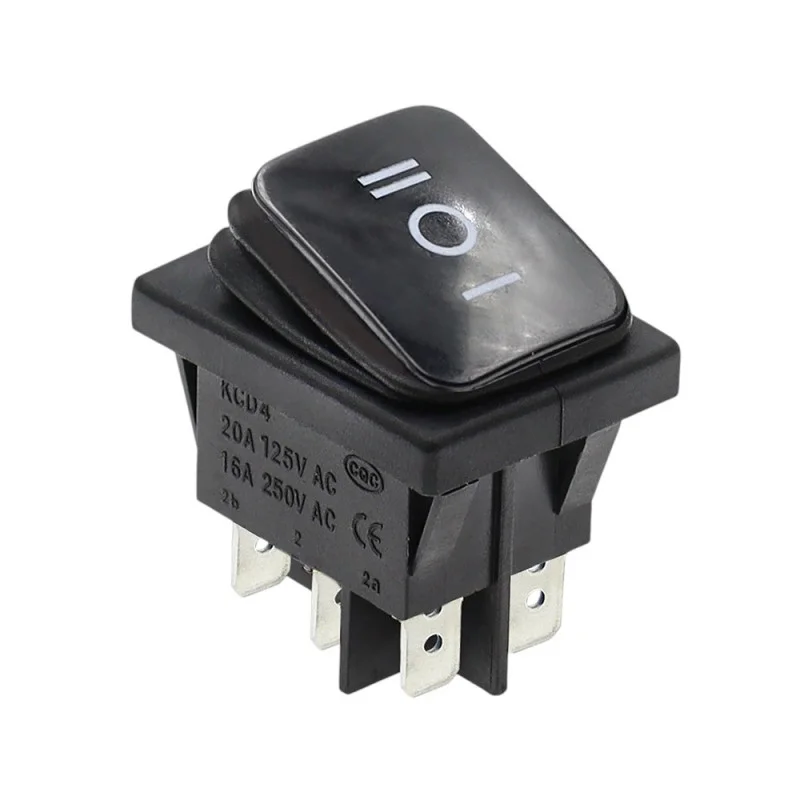

Der rechteckige Wippschalter Typ KCD4 für den Schalttafeleinbau ist für das Schalten von Stromkreisen in drei Positionen (I/O/II) ausgelegt. Dank der Schutzart IP65 eignet er sich auch für Anwendungen mit erhöhten Anforderungen an den Schutz gegen Staub und Spritzwasser.
Technische Spezifikationen
Typ: KCD4
Funktion: EIN-AUS-EIN (Position I / O / II)
Nennlast: 16 A bei 250 V Wechselstrom
Maximale Spannung: 250 V
Befestigungsloch: 30 x 22 mm
Abmessungen: 31 x 25 x 35 mm
Einbauhöhe (erforderliche Tiefe im Panel): 28 mm
Betriebstemperatur: -25 bis +80 °C
Schutzart: IP65
Anschluss: 6,3 mm Faston
Anzahl der Pins: 6
Design: schwarz
Funktionen und Merkmale
Drei-Positionen-Design zum Umschalten zwischen zwei Stromkreisen mit einer Mittelstellung Aus.
Positionsverriegelung für stabile Schaltzustandseinstellung
Wiegenpiktogramme: I / O / II
Montage der Frontplatte in einem rechteckigen Ausschnitt
Anschlüsse für 6,3-mm-Faston-Flachsteckverbinder
Schutzart IP65 für den Einsatz in Umgebungen mit erhöhter Staub- oder Spritzwasserbelastung
Ideal für
Bedienfelder und Schaltanlagenanwendungen
Industrieanlagen und Servicekontrolle
Leistungs- und Schaltkreise, die eine Drei-Positionen-Steuerung erfordern
Anwendungen, die eine IP65-Schutzart an der Vorderseite des Panels erfordern
Packungsinhalt
Kippschalter KCD4
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte EIN-AUS-EIN-Funktion mit I/O/II-Kennzeichnung
Standardisierte Plattenmontage in einer 30 x 22 mm Bohrung
Einfacher Anschluss über 6,3-mm-Faston
IP65-Schutzart für anspruchsvollere Betriebsbedingungen
Installations- und Bedienungsanleitung
Vor der Installation prüfen Sie bitte, ob die Montagebohrung 30 x 22 mm groß ist und ob in der Platte ein Platzbedarf von 28 mm erforderlich ist.
Verwenden Sie für die Verbindungen die entsprechenden 6,3-mm-Faston-Steckverbinder und Drähte, die für die Stromlast der Anwendung ausgelegt sind.
Passen Sie die Verdrahtung gemäß dem Gerätediagramm an die jeweilige EIN-AUS-EIN-Funktion an; wir empfehlen, die Pinbelegung vor der Inbetriebnahme zu überprüfen.
Sicherheitshinweis
Das Produkt ist für den Betrieb mit gefährlicher Spannung (bis zu 250 V Wechselstrom) ausgelegt. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung und von einer entsprechend qualifizierten Fachkraft durchgeführt werden.
Beachten Sie die Anforderungen an das Verdrahten und die Dimensionierung von Drähten gemäß den geltenden Normen und Parametern Ihrer Anwendung.
