Descrizione

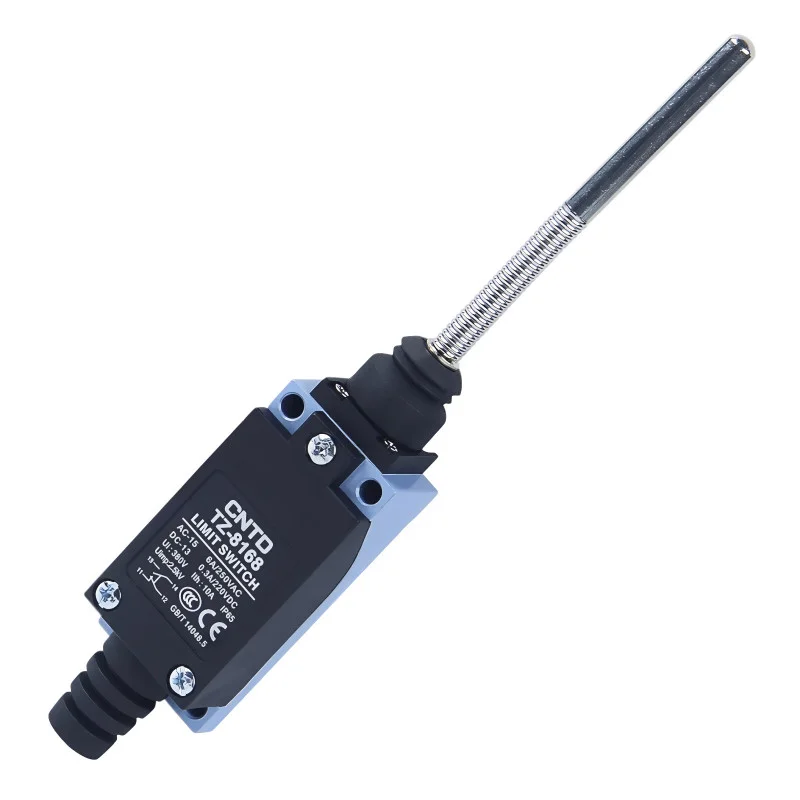

TZ-8-sarjan CNTD TZ-8168 -rajakytkin on kestävä teollisuuskäyttöön tarkoitettu mekaaninen kytkin, jossa on jousitoimilaite ja metallitanko. Tämä malli on tarkoitettu sovelluksiin, joissa vaaditaan suoraa lineaarista kosketusta, suurta mekaanista kestävyyttä ja luotettavaa kytkentää myös toistuvissa kuormissa. Metallitangon ansiosta se soveltuu myös vaativampiin mekaanisiin olosuhteisiin ja tarkkaan asennontunnistukseen.
Tekniset tiedot
Tyyppi: mekaaninen rajakytkin
Malli: TZ-8168
Toimilaite: jousi ja kiinteä metallitanko
Kosketinjärjestely: 1× NO + 1× NC (kaksoispiiri)
Kosketusvastus: maks. 25 m
Eristysvastus: väh. 100 M (500 VDC:n jännitteellä)
Läpilyöntilujuus: 1500 VAC / 1 minuutti
Käyttönopeus: 5 mm/s – 0,5 m/s
Mekaaninen käyttöikä: 1 000 000 sykliä
Sähköinen käyttöikä: yli 500 000 kytkentäjaksoa
Käyttölämpötila: -20 °C – +70 °C
Suhteellinen kosteus: 95 % RH
Suojausluokka: IP65
Rungon mitat: 29 × 27 × 175 mm
Paino: 140 g
Nimellisjännitteet ja -virrat
| Resistiivinen (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Resistiivinen (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Induktio (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Induktiivinen (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Ylivirta | 12 A | 24 A |
Toiminnot ja ominaisuudet
Jousimekanismi metallitangolla korkean mekaanisen kestävyyden takaamiseksi
Tarkka ja vakaa kytkentä lineaarisen liikkeen aikana
Kaksinkertainen jousimekanismi pitkän käyttöiän takaamiseksi
Alumiiniseoksen ja vahvistemuovin yhdistelmä
Veden-, pölyn- ja öljynkestävyys (IP65)
Vakaat sähköiset parametrit sekä AC- että DC-sovelluksissa
Ihanteellinen
Teollisuusautomaatio
Kuljetinjärjestelmät
CNC- ja työstökoneet
Kokoonpano- ja pakkauslinjat
Päätyasentojen ja mekaanisten pysäyttimien tunnistus
Pakkauksen sisältö
Rajakytkin CNTD TZ-8168
Miksi valita tämä tuote?
Tarkasti määritellyt nimellisjännitteet ja -virrat eri kuormitustyypeille
Korkea mekaaninen ja sähköinen kestävyys
Kestävä muotoilu sopii vaativiin toimintoihin
Yleiskäyttöinen sekä AC- että DC-piireissä
CNTD TZ-8 -teollisuussarjan todistettua laatua
