Descrizione

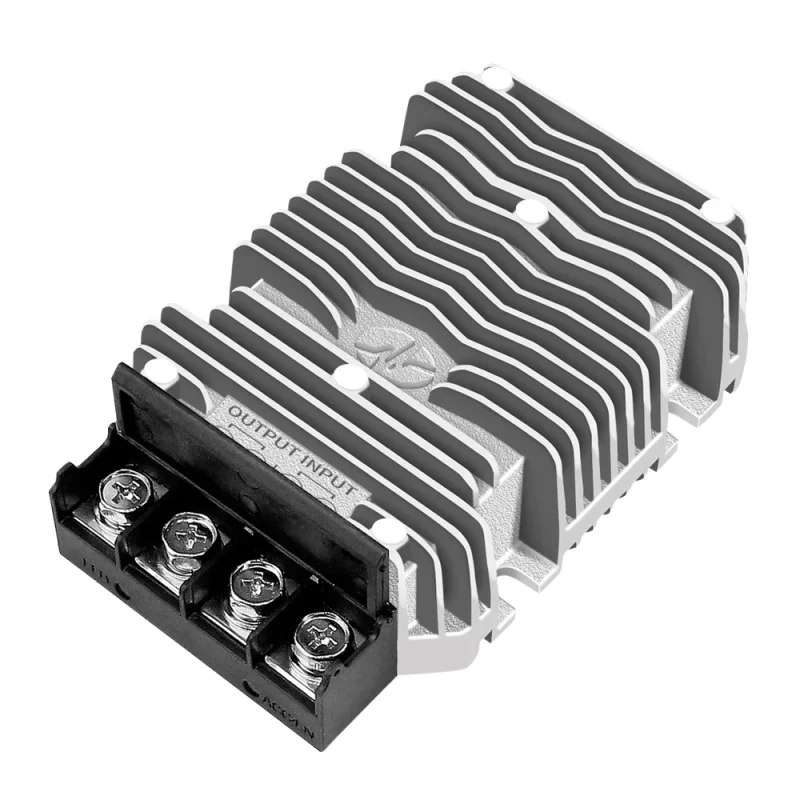

Przetwornica DC-DC do stabilizacji napięcia zasilania urządzeń 12 V z instalacji pokładowych 24 V. Przeznaczona do zastosowań o zmiennym napięciu wejściowym w zakresie 1836 V DC, gdzie wymagany jest wysoki prąd wyjściowy do 50 A. Konstrukcja w aluminiowej obudowie z żebrami umożliwia naturalne chłodzenie, a konstrukcja o podwyższonej rezystancji nadaje się nawet do bardziej wymagających warunków pracy.
Dane techniczne
Model: WG-24S1250M
Typ: nieizolowany przetwornik DC-DC (wspólne wejście/wyjście)
Napięcie wejściowe: 1836 V DC (24 V DC)
Napięcie wyjściowe: 12V DC
Prąd wyjściowy: maks. 50A
Maksymalna moc: 600W
Sprawność: 96,9% (przy Vin 24 V, 25 °C)
Częstotliwość przełączania: 100 kHz (±10 kHz)
Tętnienia i szumy wyjściowe: typowo 50 mVp-p, maks. 200 mVp-p (Vin 1836 V, Iout 50 A, szerokość pasma oscyloskopu 20 MHz)
Dokładność sterowania: ±2%
Regulacja linii: ±2%
Regulacja obciążenia: ±2%
Temperatura otoczenia podczas pracy: od -40 do +50 °C
Temperatura obudowy: -40 do +80 °C
Temperatura przechowywania: -55 do +100 °C
Wilgotność robocza: 5-95% RH, bez kondensacji
Chłodzenie: chłodzenie naturalne
Wymiary: 100 x 80 x 36 mm
Waga: 580g
MTBF: 200 000 godz. (Wejście 24 V, wyjście 50 A)
Stopień ochrony: IP67
Funkcje i cechy
Prostowanie synchroniczne zapewniające wysoką wydajność i gęstość mocy
Zabezpieczenia: przeciwzwarciowe, przeciążeniowe i podnapięciowe
Automatyczna odbudowa niedonapięciowa
Zintegrowany bezpiecznik na biegunie dodatnim wejściowym: 60A
Możliwość zdalnego włączania/wyłączania (opcjonalnie w zależności od wersji)
Zgodność z RoHS i CE
Idealny dla
Pojazdy i urządzenia mobilne z siecią pokładową 24 V (zasilanie urządzeń 12 V)
Zastosowania przemysłowe i automatyzacja
Sprzęt telekomunikacyjny
Instalacje morskie i zastosowania zewnętrzne o zwiększonych wymaganiach dotyczących trwałości
Zasilanie systemów LED 12 V i innych urządzeń 12 V o dużym poborze prądu
Zawartość opakowania
Przetwornica DC-DC WG-24S1250M
Dlaczego warto wybrać ten produkt?
Szeroki zakres wejściowy 1836 V DC dla systemów 24 V z wahaniami napięcia
Wyjście 12 V DC do 50 A do zasilania energochłonnych urządzeń 12 V
Wysoka sprawność do 96,9% w określonych warunkach
Kompaktowe wymiary 100 x 80 x 36 mm (smukła konstrukcja)
Trwała obudowa aluminiowa z naturalnym chłodzeniem i ochroną IP67
Instrukcja instalacji i obsługi
Należy zwrócić uwagę na prawidłową biegunowość wejścia i wyjścia oraz zapewnić solidne mechaniczne zamocowanie przetwornika.
Przy prądach do 50A należy stosować przewody o odpowiednim przekroju i minimalizować długość przewodu; przy dłuższych przewodach zaleca się wybór przewodu o większym przekroju.
Należy zapewnić odprowadzanie ciepła z obudowy i montaż w miejscu o odpowiednim przepływie powietrza; chłodzenie powinno odbywać się w sposób naturalny.
Wyjście nie jest izolowane, dlatego konieczne jest zapewnienie wspólnej masy dla wejścia i wyjścia.
Informacja o bezpieczeństwie
Urządzenie może pracować przy napięciu stałym do 36 V i dużych prądach; w przypadku zwarcia lub nieprawidłowego montażu przewody mogą się znacznie nagrzać i istnieje ryzyko uszkodzenia instalacji.
Instalację należy przeprowadzać przy odłączonym zasilaniu i stosując przewody i bezpieczniki dostosowane do danego natężenia prądu.
W środowiskach o podwyższonej wilgotności należy przestrzegać zasad prawidłowego uszczelniania okablowania i przepustów, aby zachować wytrzymałość całej instalacji.
