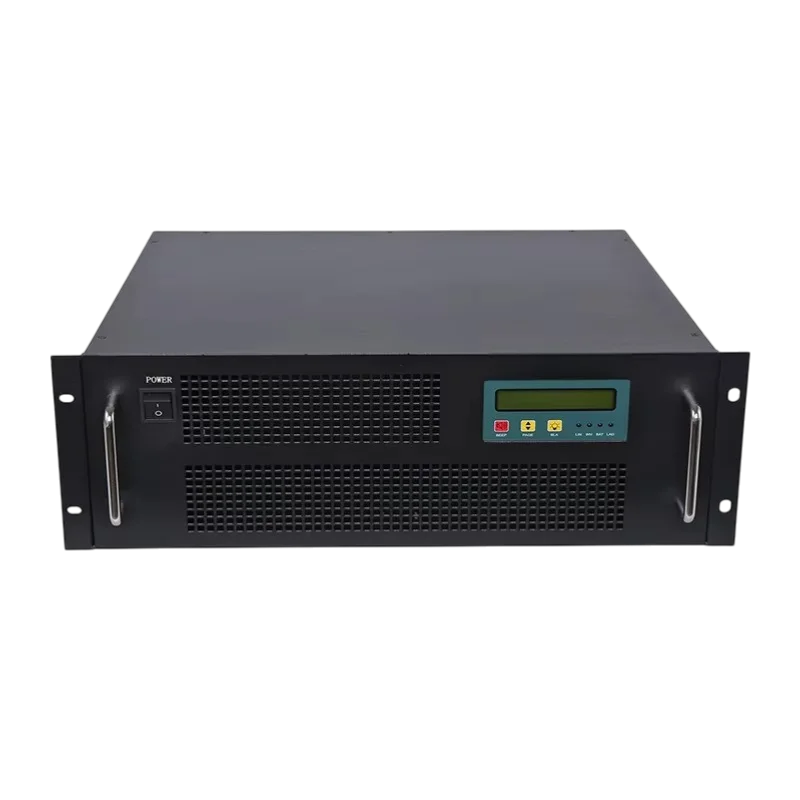

Przemysłowy konwerter napięcia przeznaczony do konwersji napięcia wejściowego DC na napięcie wyjściowe AC 220 VAC. Urządzenie jest przeznaczone do montażu w szafie rack 19″ 4U i nadaje się do zastosowań, w których dostępne jest zasilanie DC, a do zasilania urządzeń wrażliwych na jakość napięcia wymagany jest czysty sinusoidalny sygnał wyjściowy AC. Produkt jest wyposażony w interfejs komunikacyjny RS485, wyświetlacz LCD oraz funkcje zabezpieczające, co umożliwia jego zastosowanie w instalacjach technicznych i przemysłowych.
Dane techniczne
Typ urządzenia: Przetwornica napięcia DC/AC
Seria modeli: IPS-DTA12000-1102-4U
Napięcie wejściowe: 110 V DC
Zakres napięcia wejściowego: 90-145 V DC
Zakres napięcia początkowego: 94142 V DC
Wejście obejścia prądu przemiennego: 230 V AC
Napięcie wyjściowe: 230 V AC
Częstotliwość wyjściowa: 50 Hz
Kształt napięcia wyjściowego: czysta fala sinusoidalna
Moc znamionowa: 12 kVA
Moc znamionowa czynna: 9600 W
Montaż: szafa 19″, wysokość 4U
Interfejs komunikacyjny: RS485
Wskaźnik: wyświetlacz LCD
Czas przełączania obejścia: 55 ms
Dokładność napięcia wyjściowego: 220 V ±10 VAC
Dokładność częstotliwości wyjściowej: 50 Hz ±0,1% lub 60 Hz ±0,1%
Współczynnik mocy: 0,8
Sprawność w trybie inwertera z obciążeniem rezystancyjnym: 85%
Całkowite zniekształcenia harmoniczne: poniżej 3% przy obciążeniu liniowym
Czas reakcji dynamicznej: 5% przy skokowej zmianie obciążenia ze 100% na 100%
Przeciążalność: 100% do 120% przez 601 s, 120% do 150% przez 10 s
Wytrzymałość dielektryczna wejście-wyjście: 1500 V AC przez 1 minutę
Poziom hałasu w odległości 1 m: poniżej 65 dB
Temperatura otoczenia podczas pracy: -20 °C do +50 °C
Wilgotność robocza: 0-90%, bez kondensacji
Wysokość operacyjna: do 2000 m
Wymiary mechaniczne: 482 × 177 × 440 mm
Funkcje i cechy
Zamienia napięcie stałe na napięcie przemienne o czystej fali sinusoidalnej
Konstrukcja stojaka do integracji z szafami dystrybucyjnymi 19″ i szafami technicznymi
Wbudowane wejście obejściowe AC 220 VAC
Wyświetlacz LCD wyświetlający napięcie wejściowe i wyjściowe, częstotliwość, prąd wyjściowy, temperaturę, procent obciążenia i inne dane operacyjne
Interfejs komunikacyjny RS485 do nadzoru lub integracji z systemem wyższego poziomu
Zabezpieczenie przed zbyt niskim napięciem wejściowym
Ochrona przeciwprzepięciowa wejścia
Zabezpieczenie przed przeciążeniem wyjściowym
Zabezpieczenie przed zwarciem
Przeznaczony do zasilania urządzeń wymagających stabilnego napięcia przemiennego ze źródła prądu stałego
Idealny dla
Systemy zasilania przemysłowego z szyną 110 V DC
Szafy technologiczne i instalacje rack 19″
Systemy zasilania rezerwowego i transferowego
Zasilanie urządzeń wymagających czystej fali sinusoidalnej
Prace laboratoryjne, testowe i techniczne wymagające konwersji napięcia stałego 110 V na 220 V AC
Zawartość opakowania
Przetwornica napięcia w obudowie rack 19″ 4U
Dlaczego warto wybrać ten produkt?
Łączy wejście 110 VDC z wyjściem 220 VAC w jednym urządzeniu przemysłowym
Zapewnia czysty sygnał sinusoidalny, odpowiedni dla szerokiej gamy urządzeń i technologii prądu przemiennego
Umożliwia montaż w standardowej szafie rack 19″
Zawiera RS485 do komunikacji i wyświetlacz LCD do lokalnej kontroli stanu operacyjnego
Wyposażony jest w zabezpieczenia ważne dla pracy w zastosowaniach energetycznych i przemysłowych
Instrukcja instalacji i obsługi
Należy zamontować w kompatybilnej szafie 19″ lub szafie technicznej zapewniającej odpowiednie chłodzenie.
Należy wykonać prawidłowe podłączenia wejściowe i wyjściowe, zgodnie z oznaczeniami zacisków i poziomami napięcia urządzenia.
Urządzenie należy użytkować wyłącznie w określonym zakresie napięcia wejściowego i w odpowiednich warunkach klimatycznych.
Podłączenie linii komunikacyjnej RS485 i przewodów zasilających należy wykonać fachowo i z uwzględnieniem obciążenia prądowego urządzenia.
Przed uruchomieniem należy sprawdzić poprawność uziemienia i zabezpieczenia bezpiecznikowego całego zespołu.
Informacja o bezpieczeństwie
Urządzenie pracuje pod niebezpiecznym napięciem stałym i przemiennym. Istnieje ryzyko porażenia prądem elektrycznym.
Instalację, podłączenie i uruchomienie musi wykonać osoba wykwalifikowana, posiadająca odpowiednie doświadczenie elektryczne.
Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia, zwarcie, przegrzanie lub pożar.
Przed jakąkolwiek interwencją odłącz urządzenie od źródła zasilania wejściowego i wyjściowego i sprawdź, czy jest ono odłączone od zasilania.
Nie zakrywaj otworów wentylacyjnych i nie używaj urządzenia poza określonym zakresem temperatur.
Nie należy instalować urządzenia w środowisku, w którym występuje kondensacja wilgoci, przewodzący kurz lub bez odpowiedniego zabezpieczenia przed przeciążeniem i zwarciem.
