Descrizione

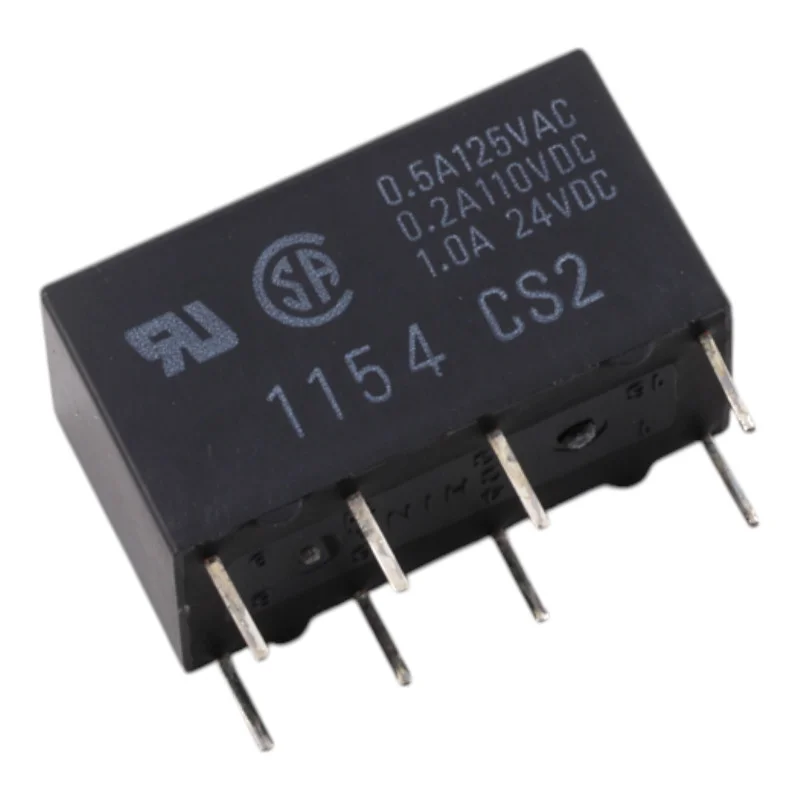

Omron G5V-2-H1 to miniaturowy przekaźnik sygnałowy o wysokiej czułości cewki (High-sensitivity) przeznaczony do przełączania obwodów małej i średniej mocy w obwodach sterowania i pomiarów. Dzięki konfiguracji DPDT (2c) umożliwia jednoczesne przełączanie dwóch niezależnych gałęzi styków w kompaktowej konstrukcji.
Dane techniczne
Seria modeli: G5V-2
Wersja: G5V-2-H1
Napięcie znamionowe cewki: 24 V DC
Prąd znamionowy cewki: 8,33 mA
Rezystancja cewki: 2880
Pobór mocy cewki: około 200 mW
Kontakty: DPDT (2c)
Typ styku: poprzeczka rozwidlona
Materiał styku: Ag + stop Au
Obciążenie znamionowe (rezystancyjne): 0,5 A przy 125 VAC; 1 A przy 24 VDC
Prąd znamionowy ciągły (prąd znamionowy przewodzenia): 2 A
Maksymalne napięcie przełączania: 125 VAC, 125 VDC
Maksymalny prąd przełączania: 1 A
Rezystancja styku: maks. 100 m
Czas przełączania: maks. 7 ms
Czas otwarcia: maks. 3 ms
Rezystancja izolacji: min. 1000 M (przy 500 V DC)
Wytrzymałość dielektryczna między cewką a stykami: 1000 V AC, 50/60 Hz przez 1 min
Wytrzymałość dielektryczna między stykami o tej samej polaryzacji (wysoka czułość): 500 V AC, 50/60 Hz przez 1 min
Wytrzymałość dielektryczna między stykami o różnej polaryzacji: 1000 V AC, 50/60 Hz przez 1 min
Wytrzymałość na napięcie udarowe: 1500 V (10 x 160 µs)
Temperatura otoczenia podczas pracy: od -25°C do +70°C (bez oblodzenia i kondensacji)
Wilgotność otoczenia podczas pracy: od 5% do 85%
Waga: około 5 g
Funkcje i cechy
Wersja o wysokiej czułości i zmniejszonym zużyciu cewki dla energooszczędnych obwodów sterowania
Konfiguracja DPDT (2c) do przełączania dwóch gałęzi sygnału
Styki z rozwidloną konstrukcją poprzeczną dla niezawodnego przełączania sygnału
Zdefiniowane czasy przełączania odpowiednie do szybkich zastosowań sterujących
Wysoka rezystancja izolacji i sprawdzone parametry dielektryczne zapewniające bezpieczną separację obwodów
Idealny dla
Moduły sterowania i automatyki
Przyrządy pomiarowe i urządzenia testowe
Przełączanie sygnałów w elektronice przemysłowej i laboratoryjnej
Interfejs pomiędzy sekcją logiczną i zasilającą z wymaganiem izolacji galwanicznej
Zawartość opakowania
1x przekaźnik Omron G5V-2-H1, cewka 24 V DC
Dlaczego warto wybrać ten produkt?
Sprawdzona gama przekaźników sygnałowych o określonych parametrach elektrycznych i izolacyjnych
Opcja wysokiej czułości do zastosowań z ograniczonym poborem mocy cewki
Styki DPDT umożliwiają elastyczne okablowanie (przełączanie dwóch gałęzi)
Parametry styków i izolacji odpowiednie dla szerokiego zakresu zastosowań sterujących
Instrukcja instalacji i obsługi
Podczas projektowania należy uwzględnić rodzaj obciążenia (rezystancyjne/indukcyjne) i w razie potrzeby zastosować elementy tłumiące zakłócenia w celu ograniczenia przepięć powstających podczas rozbudowy.
Należy zwrócić uwagę na parametry cewki 24 V DC i zapewnić stabilne zasilanie, w tym prawidłową polaryzację.
Aby zapewnić długoterminową niezawodność, należy sprawdzić prądy i napięcia przełączania w rzeczywistych warunkach pracy.
Informacja o bezpieczeństwie
Przekaźnik może przełączać napięcia do 125 VAC / 125 VDC; praca z niebezpiecznymi napięciami wymaga kwalifikacji zawodowych i przestrzegania odpowiednich norm.
Przed przystąpieniem do czynności należy odłączyć urządzenie od zasilania i upewnić się, że nie ma napięcia.
