Descrizione

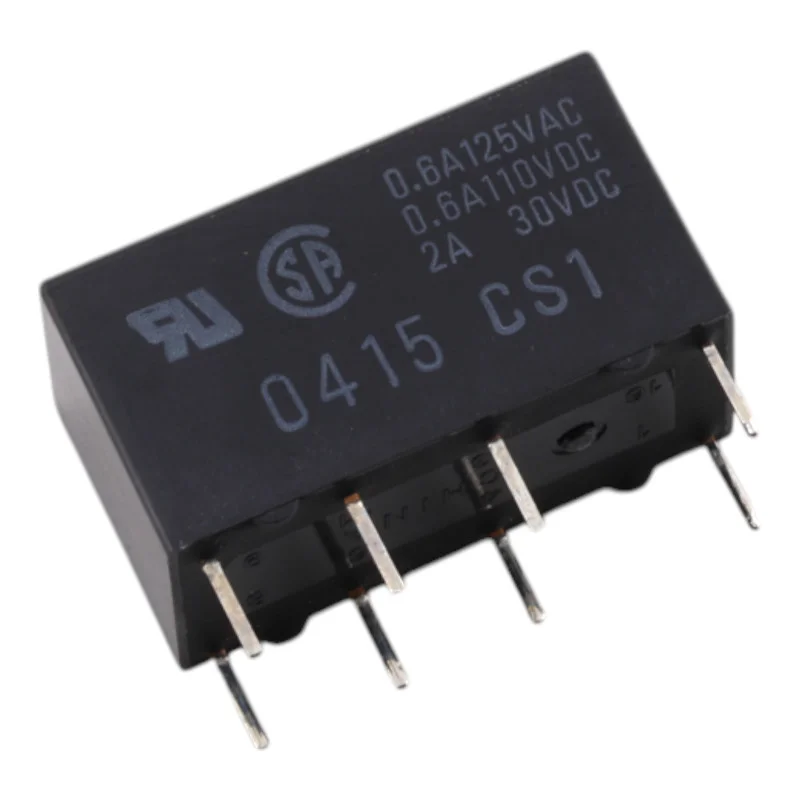

Miniaturowy przekaźnik sygnałowy Omron G5V-2 w wykonaniu standardowym przeznaczony jest do przełączania obciążeń od małych do średnich w obwodach sterowania i automatyki. Dzięki konfiguracji DPDT (2 styki przełączne) nadaje się do przełączania dwóch niezależnych gałęzi sygnałowych lub do galwanicznej izolacji części sterującej i zasilającej.
Dane techniczne
Seria modeli: G5V-2
Projekt: standardowy
Napięcie znamionowe cewki: 12 V DC
Konfiguracja styków: DPDT (2c), 2× przełączne
Obciążenie znamionowe styku (obciążenie rezystancyjne): 0,5 A przy 125 V AC; 2 A przy 30 V DC
Prąd znamionowy ciągły stykowy: 2 A
Maksymalne napięcie przełączania: 125 VAC, 125 VDC
Maksymalny prąd przełączania: 2 A
Prąd znamionowy cewki (12 V, standard): 41,7 mA
Rezystancja cewki (12 V, standard): 288
Pobór mocy cewki (standard): 500 mW
Napięcie przełączania: maks. 75% napięcia znamionowego (przy 23 °C)
Napięcie przebicia: min. 5% napięcia znamionowego (przy 23 °C)
Maksymalne napięcie cewki: 120% napięcia znamionowego (przy 23°C)
Rezystancja styku (wartość początkowa, standardowa): maks. 50 m
Czas przełączania: maks. 7 ms
Czas otwarcia: maks. 3 ms
Rezystancja izolacji: min. 1000 M (przy 500 V DC)
Wytrzymałość dielektryczna między cewką a stykami: 1000 V AC, 50/60 Hz przez 1 min
Wytrzymałość dielektryczna między stykami: 1000 V AC, 50/60 Hz przez 1 min
Wytrzymałość na napięcie udarowe: 1500 V (10 x 160 µs)
Żywotność mechaniczna: min. 15 000 000 operacji
Żywotność elektryczna (standard): min. 100 000 operacji
Temperatura otoczenia podczas pracy (bez szronu i kondensacji, standard): -25 °C do +65 °C
Wilgotność otoczenia podczas pracy: od 5% do 85%
Waga: 5g
Funkcje i cechy
Układ styków DPDT do przełączania dwóch obwodów
Nadaje się do przełączania obciążeń rezystancyjnych w obwodach prądu przemiennego i stałego w określonych granicach
Szybka reakcja w zastosowaniach sterujących i sygnałowych
Izolacja galwaniczna pomiędzy cewką a stykami
Idealny dla
Systemy sterowania i automatyki
Sygnały przełączające i mniejsze obciążenia w elektronice przemysłowej
Interfejs pomiędzy układem logicznym (12 V DC) a układem przełączającym
Urządzenia pomiarowe i testowe
Zawartość opakowania
Przekaźnik G5V-2, 12 V DC, wersja standardowa
Dlaczego warto wybrać ten produkt?
Jasno zdefiniowane parametry przełączania dla obciążeń AC i DC
Konstrukcja DPDT umożliwia uniwersalne zastosowanie w aplikacjach przełączających
Zweryfikowane parametry izolacji elektrycznej i wartości żywotności
Instrukcja instalacji i obsługi
Podczas projektowania należy uwzględnić rodzaj obciążenia (rezystancyjne/indukcyjne) i zastosować odpowiednie elementy zabezpieczające (np. element RC, warystor, diodę dla cewek prądu stałego w obwodzie zewnętrznym).
Należy przestrzegać znamionowego napięcia cewki 12 V DC i maksymalnych ograniczeń napięcia cewki.
Aby zapewnić długotrwałą niezawodną pracę, należy sprawdzić warunki przełączania w rzeczywistym zastosowaniu (prąd, napięcie, częstotliwość przełączania, temperatura).
Informacja o bezpieczeństwie
Podczas przełączania 125 VAC lub 125 VDC mogą występować niebezpieczne napięcia. Instalację i serwis należy wykonywać wyłącznie przy odłączonym zasilaniu i zgodnie z obowiązującymi normami.
Należy zapewnić odpowiednie odległości izolacyjne na płytce PCB i właściwe ekranowanie zgodnie z wymaganiami zastosowania.
