Descrizione

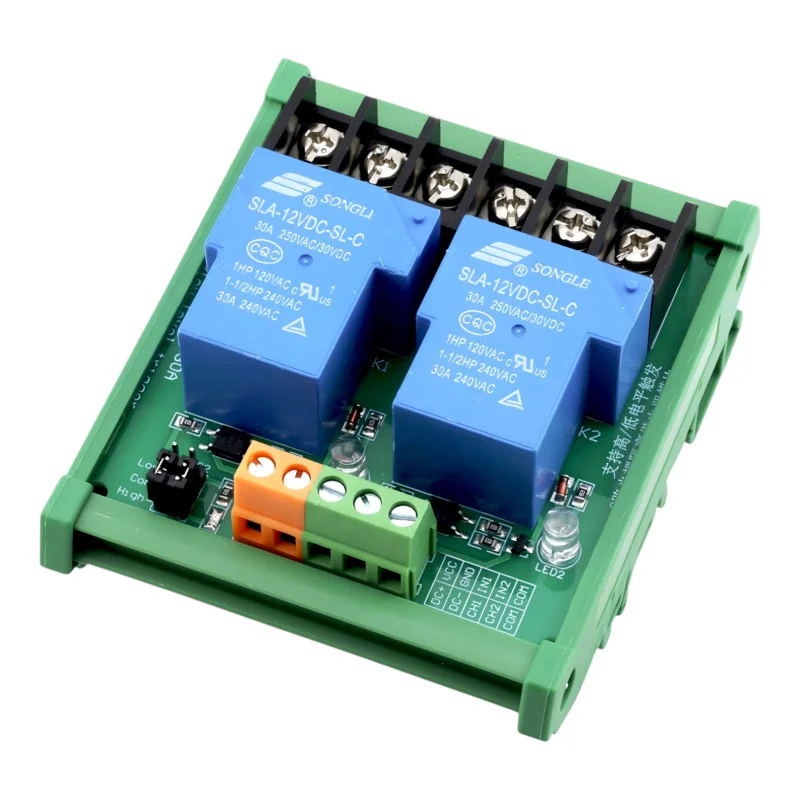

Wydajny dwukanałowy moduł przekaźnikowy z przekaźnikiem SLA-12VDC-SL-C i izolacją galwaniczną za pomocą optoizolatorów. Moduł umożliwia sterowanie maksymalnie dwoma urządzeniami o dużym poborze prądu do 30 A. Nadaje się do automatyki przemysłowej, inteligentnych domów, systemów PLC i projektów DIY. Umożliwia wybór między wysokim a niskim poziomem wyzwalania (wyzwalacz wysoki/niski) i może być łatwo montowany na szynie DIN.
Dane techniczne
Napięcie zasilania: 12 V DC
Typ przekaźnika: SLA-12VDC-SL-C
Liczba kanałów: 2
Maksymalny prąd przełączania: 30 A
Maksymalne napięcie przełączania: 250 V AC / 30 V DC
Prąd sterujący: ok. 80 mA
Tryb wyzwalania: niski lub wysoki poziom logiczny (wyzwalacz niski/wysoki)
Żywotność przekaźnika:>100 000 cykli przełączania
Izolacja: optoizolatory na każdym kanale zapewniające izolację galwaniczną
Materiał płytki: dwustronna płytka PCB FR-4
Wymiary: 87 × 72 × 47 mm
Waga: 95g
Stopień ochrony: IP20 (nadaje się do montażu w szafie sterowniczej lub suchym środowisku)
Montaż: szyna DIN 35 mm
Podłączanie przekaźników wyjściowych
COM styk wspólny przekaźnika
NO (Normalnie otwarty) zamyka się po aktywacji przekaźnika
NC (Normalnie zamknięty) otwiera się po aktywacji przekaźnika
Przykład podłączenia: Podłącz przewód fazowy do styku COM, a urządzenie wyjściowe do styku NO, aby uzyskać klasyczne przełączanie po aktywacji przekaźnika.
Funkcje i cechy
Możliwość wyboru logicznego poziomu wyzwalania (wyzwalacz NISKI lub WYSOKI)
Izolacja galwaniczna z wykorzystaniem optoizolatorów zapewnia wysoką odporność na zakłócenia
Wskaźnik LED informujący o mocy każdego kanału
Wysoka moc przełączania do 30 A na kanał
Bezpieczna konstrukcja zgodna z normami międzynarodowymi z izolacyjnymi szczelinami
Łatwy montaż w szafie sterowniczej dzięki uchwytowi DIN
Temperatura pracy: -40 do +85 °C
Idealny dla
PLC i systemy sterowania przemysłowego
Automatyzacja procesów w inteligentnym domu
Sterowanie pompami, oświetleniem, ogrzewaniem i silnikami
Projekty elektroniczne eksperymentalne i rozwojowe
Zawartość opakowania
1 × 12 V Moduł przekaźnika dwukanałowego z optoizolatorem i montażem na szynie DIN
Dlaczego warto wybrać ten produkt?
Mocny przekaźnik 30 A z izolacją galwaniczną dla bezpiecznego sterowania
Obsługa trybu wyzwalania HIGH/LOW kompatybilność z większością systemów sterowania
Solidna konstrukcja wykonana z wysokiej jakości płytki PCB FR-4
Łatwy montaż na szynie DIN bez konieczności stosowania dodatkowych elementów mocujących
Wysoka niezawodność i długa żywotność przekaźnika
