Pretvornik napetosti iz 10-20V DC v 28V DC, 20A, 700W, IP68-Spedizione veloce

Descrizione

Pretvornik DC/DC se uporablja za povečanje vhodne enosmerne napetosti na stabilizirano izhodno napetost 28 V DC. Namenjen je za napajalne sisteme, industrijske aplikacije in mobilno tehnologijo, kjer je potrebna visoka tokovna nosilnost, robustna mehanska zasnova in zaščitne funkcije za delovanje v zahtevnejših pogojih.

Tehnične specifikacije

Tip: neizoliran DC/DC pretvornik

Vhodna napetost: 1020 V enosmernega toka

Nazivna vhodna napetost: 12 V enosmernega toka

Izhodna napetost: 28 V enosmernega toka

Območje izhodne napetosti: 27,528,6 V

Največji izhodni tok: 20 A

Izhodna moč: 560 W

Izkoristek: 95,7 % pri Vin = 12 V, Iout = 20 A

Natančnost krmiljenja: ±2%

Regulacija linije: ±1%

Regulacija obremenitve: ±1%

Mirovalni tok brez obremenitve: 100120 mA pri Vin = 12 V

Izklop zaradi prenizke vhodne napetosti: 8,89,3 V

Obnova podnapetosti: 9,910,3 V

Izhodna zaščita pred preobremenitvijo toka: 2837 A pri Vin = 12 V

Izhodna valovitost in šum: 368450 mVp-p

Čas dviga izhodne napetosti: 73120 ms

Zakasnitev zagona: 78120 ms

Prekoračitev izhodne napetosti: maks. 3 %

Zaščita pred pregrevanjem: posredovanje pri temperaturi ohišja do 98 °C

Način hlajenja: naravno hlajenje

Preklopna frekvenca: 80 ±10 kHz

Delovna temperatura okolice: od -40 do +55 °C

Temperatura ohišja: od -40 do +80 °C

Temperatura skladiščenja: od -55 do +100 °C

Delovna vlažnost: 595 % brez kondenzacije

Najvišja nadmorska višina: 4000 m

Zaščita: IP67

Izolacijska upornost vhod/ohišje in izhod/ohišje: najmanj 10 M pri preskusni napetosti 500 V

Upornost vhoda/ohišja in izhoda/ohišja: najmanj 500 V

Dimenzije: 140 × 120 × 42,5 mm

Teža: 1,2 kg

MTBF: najmanj 200.000 ur pri Vin = 12 V, Iout = 20 A

Funkcije in lastnosti

Neizolirana zasnova med vhodom in izhodom

Sinhronsko usmerjanje

Izvedba z enim izhodom

Stabilen izhodni tok pri polni obremenitvi

Vgrajena zaščita pred prenizko napetostjo na vhodu z avtomatskim ponovnim zagonom

Vgrajena zaščita pred preobremenitvijo z avtomatskim ponovnim zagonom po odpravi napake

Vgrajena zaščita pred pregrevanjem

Vgrajena varovalka na pozitivnem vhodu 90 A

Podpora za daljinski vklop/izklop prek vhoda EN pri različicah, opremljenih s to funkcijo

Naravno odvajanje toplote skozi rebrasti kovinski pokrov

Zunanja izhodna zmogljivost ni potrebna

Priključek vhodnih in izhodnih terminalov

Idealno za

Industrijski elektroenergetski sistemi

Alternativni energetski sistemi

Vozila in oprema za ravnanje z odpadki

Električni pogoni in elektromotorji

Telekomunikacijska tehnologija

Ladijske in vgrajene naprave

Napajalnik za LED sisteme

Vsebina paketa

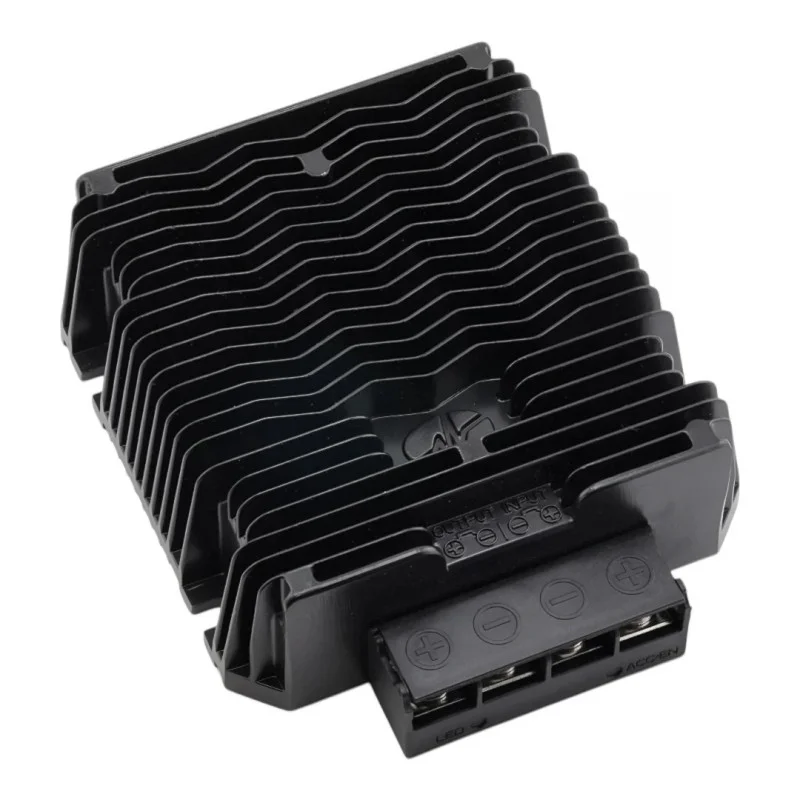

DC/DC pretvornik WG-12S2825M

Navodila za namestitev in uporabo

Zagotovite zanesljivo povezavo vhodnih in izhodnih žic s priključki pretvornika.

Za daljše vode je treba izbrati vodnike z ustreznim prečnim prerezom zaradi padca napetosti in tokovne obremenitve.

Pri tem povečevalnem pretvorniku je priporočljivo, da daljši kabel namestite na vhodno stran za daljše kabelske poti.

Za zanesljivo delovanje je potrebno zagotoviti zadosten pretok zraka in odvajanje toplote s površine ohišja.

Priporočljivo je spremljati temperaturo pretvornika v območju središča dna ohišja.

Namestitev mora upoštevati delovno temperaturno območje in zahteve glede hlajenja.

Varnostno obvestilo

Naprava je pretvornik električne energije z visokimi vhodnimi in izhodnimi tokovi. Nepravilna napeljava lahko povzroči kratek stik, pregrevanje žic ali poškodbo naprave.

Ker gre za neizoliran pretvornik, vhod in izhod nista galvansko ločena. To lastnost je treba upoštevati pri načrtovanju celotnega sistema.

Izhod ne sme biti kratkostičen. V dokumentaciji je navedeno, da pretvornik povečave nima zaščite pred trajnim kratkim stikom na izhodu.

Namestitev je treba izvesti z odklopljenim napajanjem.

Med delovanjem se pokrov segreje. Izogibajte se stiku s toplotno občutljivimi materiali in zagotovite zadostno hlajenje.

Montažo in ožičenje mora opraviti oseba z znanjem o enosmernih napajalnih sistemih in močnostni elektroniki.

Zakaj izbrati ta izdelek?

Jasno določena pretvorba iz 1020 V DC v 28 V DC

Visoka izhodna tokovna zmogljivost do 20 A

Navedena učinkovitost 95,7 % pod določenimi pogoji

Robustna zasnova s pasivnim hlajenjem in zaščito IP67

Vgrajena zaščita pred prenizko napetostjo, preobremenitvijo in pregrevanjem

Kompaktne dimenzije glede na razred zmogljivosti
