Descrizione

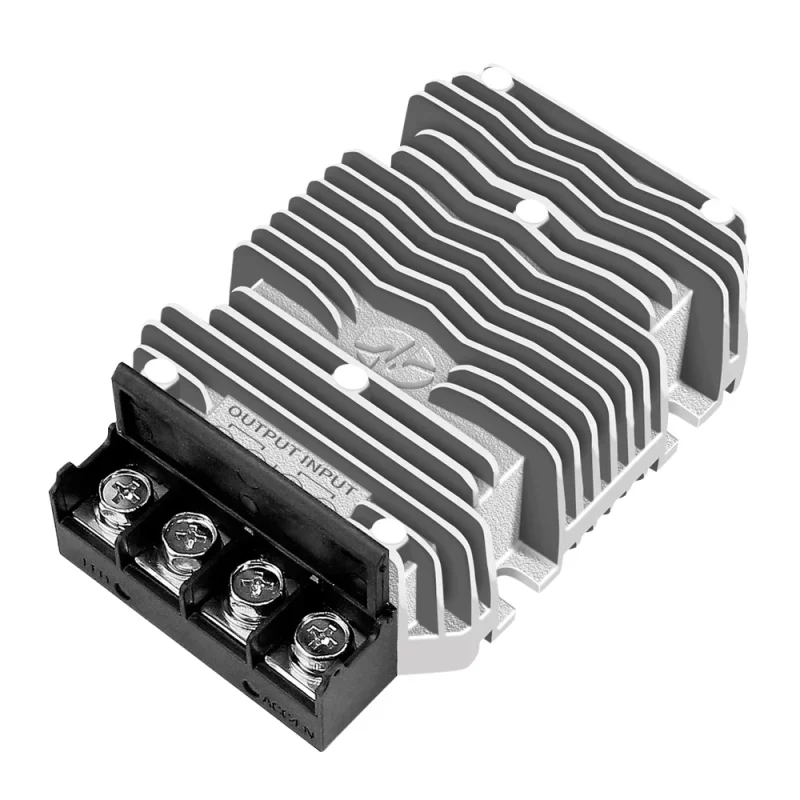

DC-DC pretvarač za stabilizaciju napajanja 12V uređaja iz 24V ugrađenih sustava. Dizajniran je za primjene s promjenjivim ulaznim naponom u rasponu od 1836V DC, gdje je potrebna visoka izlazna struja do 50A. Dizajn u aluminijskom kućištu s rebrima omogućuje prirodno hlađenje, a dizajn s povećanim otporom prikladan je i za zahtjevnije radne uvjete.
Tehničke specifikacije
Model: WG-24S1250M
Tip: neizolirani DC-DC pretvarač (zajedničko uzemljenje ulaz/izlaz)
Ulazni napon: 1836 V DC (24 V DC)
Izlazni napon: 12V DC
Izlazna struja: maks. 50A
Maksimalna snaga: 600 W
Učinkovitost: 96,9% (pri Vin 24V, 25 °C)
Frekvencija prebacivanja: 100 kHz (±10 kHz)
Izlazno valovitost i šum: tip. 50 mVp-p, maks. 200 mVp-p (Vin 1836V, Iout 50A, propusnost osciloskopa 20 MHz)
Točnost upravljanja: ±2%
Regulacija linije: ±2%
Regulacija opterećenja: ±2%
Radna temperatura okoline: -40 do +50 °C
Temperatura kućišta: -40 do +80 °C
Temperatura skladištenja: -55 do +100 °C
Radna vlažnost: 5-95% relativne vlažnosti, bez kondenzacije
Hlađenje: prirodno hlađenje
Dimenzije: 100 x 80 x 36 mm
Težina: 580 g
MTBF: 200.000 h (Vin 24V, Iout 50A)
Razina zaštite: IP67
Funkcije i značajke
Sinkrono ispravljanje za visoku učinkovitost i gustoću snage
Zaštite: od kratkog spoja, preopterećenja i podnapona
Automatski oporavak od podnapona
Integrirani osigurač na pozitivnom polu ulaza: 60A
Mogućnost daljinskog UKLJUČIVANJA/ISKLJUČIVANJA (opcionalno ovisno o verziji)
RoHS i CE usklađenost
Idealno za
Vozila i mobilna oprema s 24V ugrađenom mrežom (napajanje za 12V uređaje)
Industrijske primjene i automatizacija
Telekomunikacijska oprema
Brodske instalacije i vanjska primjena s povećanim zahtjevima za trajnost
Napajanje 12V LED sustava i drugih 12V uređaja s velikom potrošnjom energije
Sadržaj paketa
DC-DC pretvarač WG-24S1250M
Zašto odabrati ovaj proizvod?
Širok ulazni raspon od 1836 V DC za 24 V sustave s fluktuacijama napona
12V DC izlaz do 50A za napajanje 12V uređaja koji zahtijevaju puno energije
Visoka učinkovitost do 96,9% pod definiranim uvjetima
Kompaktne dimenzije 100 x 80 x 36 mm (tanki dizajn)
Izdržljivo aluminijsko kućište s prirodnim hlađenjem i IP67 zaštitom
Upute za instalaciju i uporabu
Pazite na ispravan polaritet ulaza i izlaza i osigurajte čvrsto mehaničko pričvršćenje pretvarača.
Za struje do 50 A, koristite žice odgovarajućeg presjeka i smanjite duljinu voda na minimum; za dulje žice preporučljivo je odabrati veći presjek.
Osigurajte odvođenje topline s kućišta i instalacije na mjestu s dovoljnim protokom zraka; hlađenje je prirodno.
Izlaz nije izoliran, stoga je potrebno razmotriti zajedničko uzemljenje između ulaza i izlaza.
Sigurnosna obavijest
Uređaj radi s istosmjernim naponima do 36 V i visokim strujama; u slučaju kratkog spoja ili nepravilne instalacije, žice se mogu znatno zagrijati i postoji rizik od oštećenja instalacije.
Instalaciju izvršite s isključenim napajanjem i koristite žice i osigurače nazivne struje.
U okruženjima s povećanom vlagom, slijedite načela pravilnog brtvljenja kabela i provodnih izolatora kako biste održali otpornost cijele instalacije.
