Descrizione

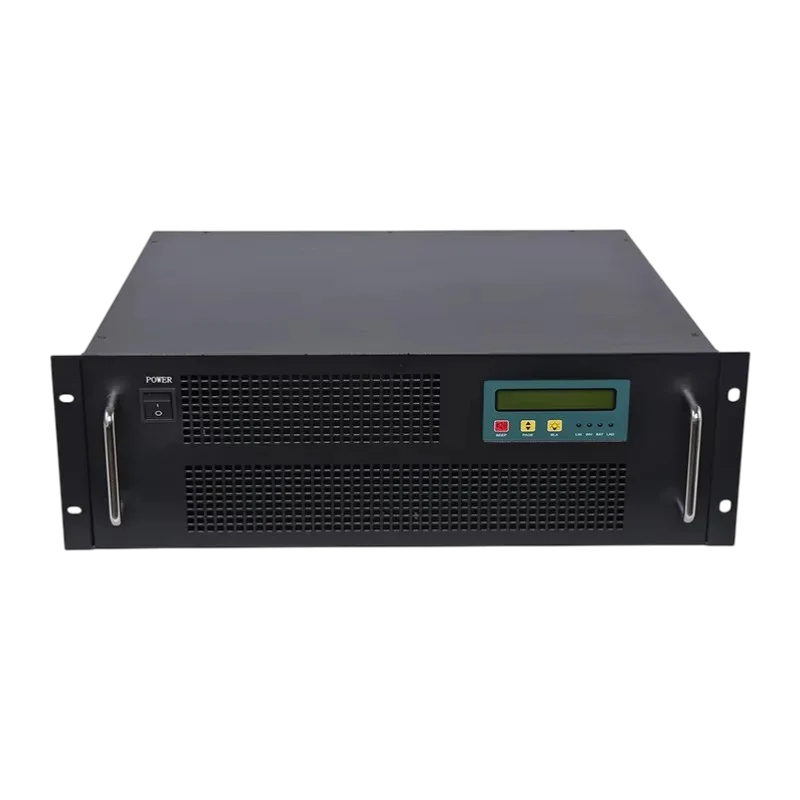

Industrijski pretvarač napona dizajniran za pretvaranje ulaznog istosmjernog napona u izlazni izmjenični napon od 220 VAC. Uređaj je dizajniran u 19″ 4U rack formatu i prikladan je za primjene gdje je dostupna istosmjerna struja i potreban je čisti sinusni izmjenični izlaz za napajanje uređaja osjetljivih na kvalitetu napona. Proizvod je opremljen komunikacijskim sučeljem RS485, LCD indikacijom i zaštitnim funkcijama za rad u tehničkim i industrijskim instalacijama.
Tehničke specifikacije
Vrsta uređaja: DC/AC pretvarač napona
Serija modela: IPS-DTA12000-1102-4U
Nazivni ulaz: 110 VDC
Raspon radnog ulaznog napona: 90-145 VDC
Raspon početnog napona: 94142 VDC
AC ulaz za premosnicu: 230 VAC
Izlazni napon: 230 VAC
Izlazna frekvencija: 50 Hz
Oblik izlaznog napona: čisti sinusni val
Nazivna snaga: 12 kVA
Nazivna aktivna snaga: 9600 W
Montaža: 19″ rack, visina 4U
Komunikacijsko sučelje: RS485
Indikacija: LCD zaslon
Vrijeme preklapanja bypassa: 55 ms
Točnost izlaznog napona: 220 V ±10 VAC
Točnost izlazne frekvencije: 50 Hz ±0,1% ili 60 Hz ±0,1%
Faktor snage: 0,8
Učinkovitost u inverterskom načinu rada s omskim opterećenjem: 85%
Ukupno harmonijsko izobličenje: manje od 3% pri linearnom opterećenju
Dinamičko vrijeme odziva: 5% za skokovitu promjenu opterećenja od 100% do 100%
Kapacitet preopterećenja: 100% do 120% tijekom 601 s, 120% do 150% tijekom 10 s
Dielektrična čvrstoća ulaz-izlaz: 1500 VAC tijekom 1 minute
Razina buke na 1 m: manja od 65 dB
Radna temperatura okoline: -20 °C do +50 °C
Radna vlažnost: 0-90%, bez kondenzacije
Radna nadmorska visina: do 2000 m
Mehaničke dimenzije: 482 × 177 × 440 mm
Funkcije i značajke
Pretvara istosmjerni napon u izmjenični izlaz s čistim sinusnim valom
Dizajn racka za integraciju u 19″ razvodne ormare i tehničke rackove
Ugrađeni AC bypass ulaz 220 VAC
LCD zaslon za prikaz ulaznog i izlaznog napona, frekvencije, izlazne struje, temperature, postotka opterećenja i ostalih radnih podataka
Komunikacijsko sučelje RS485 za nadzor ili integraciju u sustav više razine
Zaštita od podnapona ulaza
Zaštita od prenapona na ulazu
Zaštita od preopterećenja izlaza
Zaštita od kratkog spoja
Dizajniran za napajanje uređaja koji zahtijevaju stabilan izmjenični napon iz istosmjernog izvora
Idealno za
Industrijski elektroenergetski sustavi sa 110 V DC sabirnicom
Tehnološki ormari i 19″ rack instalacije
Sustavi za rezervno i prijenosno napajanje
Napajanje uređaja koji zahtijevaju čisti sinusni val
Laboratorijski, ispitni i tehnički radovi koji zahtijevaju pretvorbu 110 VDC na 220 VAC
Sadržaj paketa
Pretvarač napona u 19″ 4U rack dizajnu
Zašto odabrati ovaj proizvod?
Kombinira ulaz od 110 VDC s izlazom od 220 VAC u jednom industrijskom uređaju
Pruža čisti sinusni izlaz pogodan za širok raspon AC uređaja i tehnologija
Omogućuje montažu u standardni 19″ rack
Uključuje RS485 za komunikaciju i LCD za lokalnu kontrolu radnog statusa
Opremljen je zaštitama važnim za rad u energetskim i industrijskim primjenama
Upute za instalaciju i uporabu
Instalirajte u kompatibilni 19″ rack ili tehnički ormar s dovoljnim hlađenjem.
Pazite na ispravne ulazne i izlazne spojeve prema oznakama terminala i razinama napona uređaja.
Uređaj koristite samo unutar navedenog raspona ulaznog napona i u odgovarajućim klimatskim uvjetima.
Spajanje RS485 komunikacijske linije i energetskih žica mora se izvesti profesionalno i uzimajući u obzir opterećenje uređaja.
Prije puštanja u rad provjerite ispravno uzemljenje i zaštitu osiguračima cijelog sklopa.
Sigurnosna obavijest
Uređaj radi s opasnim istosmjernim i izmjeničnim naponom. Postoji rizik od strujnog udara.
Instalaciju, spajanje i puštanje u rad mora izvršiti kvalificirana osoba s odgovarajućim električnim znanjem.
Nepravilno spajanje može uzrokovati oštećenje uređaja, kratki spoj, pregrijavanje ili požar.
Prije bilo kakve intervencije, isključite uređaj iz ulaznog i izlaznog napajanja i provjerite je li bez napona.
Ne prekrivajte ventilacijske otvore i ne koristite uređaj izvan navedenog temperaturnog raspona.
Ne postavljajte uređaj u okruženje s kondenzacijom vlage, vodljivom prašinom ili bez odgovarajuće zaštite od preopterećenja i kratkog spoja.
