Potentiometri RV30YN 20S, 3W-Spedizione veloce

Descrizione

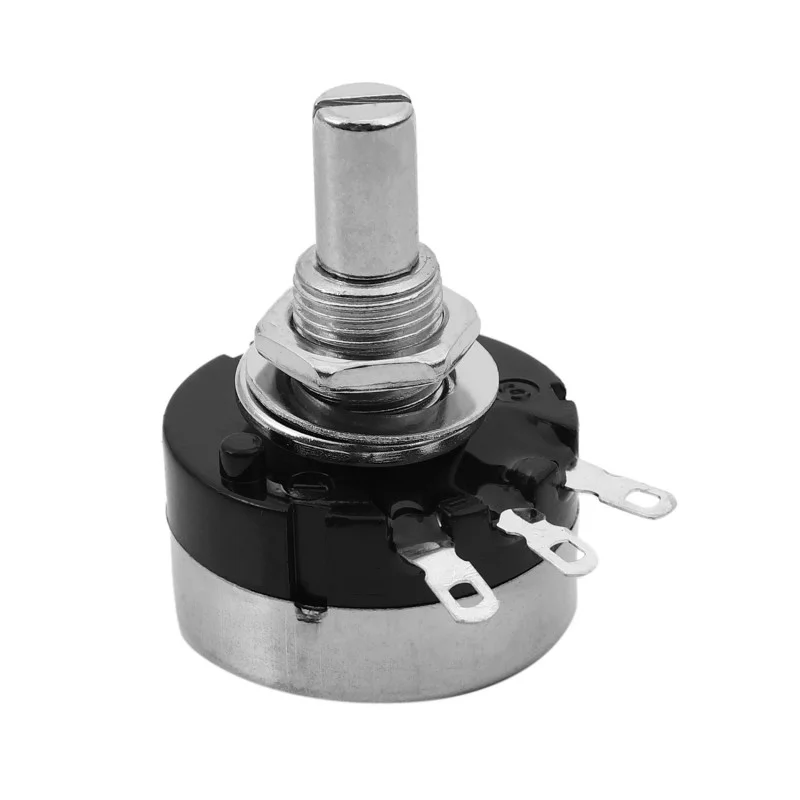

RV30YN20S-potentiometri on pyörivä säädettävä vastus, joka on suunniteltu jatkuvaan resistanssin säätöön elektronisissa piireissä, ohjauselementeissä, tehonsyötöissä ja ohjausjärjestelmissä. Kiinnityskierteellä, akselilla ja kolmella liittimellä varustettu rakenne mahdollistaa helpon integroinnin paneeli- ja kiinteisiin laitteisiin. Tuotetta on saatavana laajana valikoimana vastustasoja, mikä helpottaa sopivan version valitsemista tiettyyn sovellukseen.

Tekniset tiedot

Malli: RV30YN20S

Komponentin tyyppi: pyörivä potentiometri

Rakenne: paneeli, akselilla ja kiinnityskierteellä

Pistorasioiden lukumäärä: 3

Ominaisuudet: lineaarinen, merkintä B

Nimellisteho: 3W

Saatavilla olevat vastusvaihtoehdot: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M

Varianttimerkinnät: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105

Toleranssi: 1%

Rakenne: yksikierrosrakenne

Toiminnot ja ominaisuudet

Portaaton mekaanisen vastuksen säätö pyörivän akselin avulla

Lineaarinen aaltomuoto, joka sopii ohjaus- ja säätöpiireihin

Suurempi 3 W:n kuormituskapasiteetti sovelluksiin, joissa tehontarve on suurempi kuin perinteisillä miniatyyripotentiometreillä

Metallinen akseli ja kierrekiinnitys kiinteään paneeliasennukseen

Vakiokolmiliitinliitäntä käytettäväksi muuttuvana vastuksena tai jännitteenjakajana

Laaja valikoima vastustasoja erilaisiin elektronisiin malleihin ja huoltosovelluksiin

Ihanteellinen

Signaalitasojen ja jännitteiden säätö elektronisissa piireissä

Teollisuus- ja harrastuselektroniikan säätö- ja kalibrointielementit

Virtalähde ja virtapiirit, jotka vaativat vankemman potentiometrin

Instrumenttien ja elektronisten laitteiden paneelien säätimet

Varaosat RV30-sarjan potentiometrejä käyttävien laitteiden korjaukseen ja huoltoon

Pakkauksen sisältö

1 x potentiometri RV30YN20S valitussa vastusversiossa

Miksi valita tämä tuote?

Vahvistettu mallinumero RV30YN20S

Useiden vastustasojen saatavuus yhden tuotelinjan sisällä

Lineaarinen ominaiskäyrä, joka sopii teknisiin ja sääntelyyn liittyviin sovelluksiin

Mekaanisesti kestävä rakenne paneeliasennukseen

3 W:n nimellisteho mahdollistaa käytön myös vaativimmissa piireissä

Asennus- ja käyttöohjeet

Vastusvaihtoehtoa valittaessa on otettava huomioon haluttu säätöalue ja piirin sähköinen rasitus.

Jotta ulommat liittimet toimisivat oikein, kytke ne vastusradan kiinteiksi päiksi ja keskimmäinen liitin kiskoksi.

Paneeliin asennettaessa varmista mekaanisesti tukeva kiinnitys potentiometrin kierteitettyä osaa käyttäen.

Älä ylitä komponentin nimellistehoa, jotta vastuspolku ei ylikuumene ja sen käyttöikä lyhenee.
