Descrizione

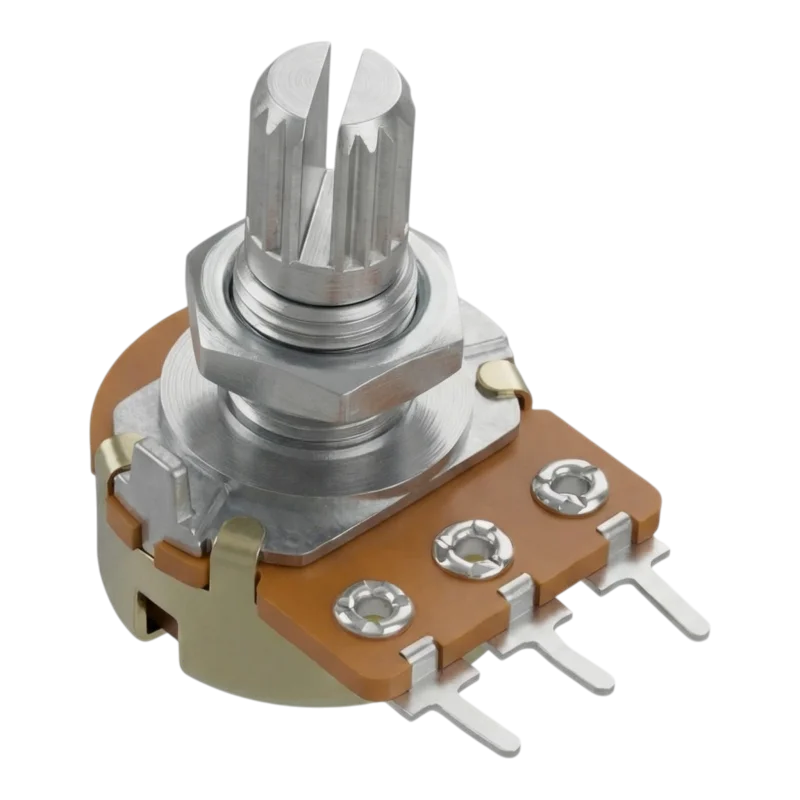

Das Drehpotentiometer WH148 ist ein passives Steuerelement zur stufenlosen Widerstandsänderung in elektrischen und elektronischen Schaltungen. Dank seiner 3 Anschlüsse kann es sowohl als Spannungsteiler als auch als variabler Widerstand eingesetzt werden. Das Produkt ist in linearer Kennlinie B mit verschiedenen Widerstandswerten für den Einbau in Geräte, Schaltschränke sowie für Hobby- und Serviceanwendungen erhältlich.
Technische Spezifikationen
Produkttyp: Drehpotentiometer
Modellreihe: WH148
Ausführung: axial, Paneelmontage
Anzahl der Pins: 3 Pins
Merkmale: linear, Bezeichnung B
Version: mono
Gleistyp: Draht
Anzahl der Umdrehungen: 1
Drehwinkel: 300°
Nennwiderstandswerte: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (je nach Variante)
Widerstandstoleranz: ±20 %
Linearitätstoleranz: ±5 %
Leistungsverlust Pd: 125 mW
Maximale Betriebsspannung: 200 V
Mindestisolationswiderstand: 1000 mOhm
Gehäuseabmessungen: 29 x 25 x 17 mm
Schaftlänge: 13 mm
Wellendurchmesser: 6 mm
Stiftabstand: 5 mm
Durchmesser der Befestigungsbohrung: 7,2 mm
Befestigung: mit Mutter
Funktionen und Merkmale
Manuelle Widerstandseinstellung durch Drehen der Welle.
Der Dreipolanschluss ermöglicht die Verwendung als Spannungsteiler.
Die lineare Widerstandsänderung eignet sich für technische Kontroll- und Einstellfunktionen.
Die axiale Welle ist für die Montage in einer Frontplatte oder einem Bedienfeld des Geräts vorgesehen.
Die mechanische Befestigung mit einer Mutter gewährleistet einen festen Sitz im Montageloch.
Die Verfügbarkeit mehrerer Widerstandsvarianten erleichtert die Auswahl des geeigneten Regelbereichs.
Ideal für
Signalpegelregelung in elektronischen Schaltungen.
Einstell- und Bedienelemente in Geräten und Bedienfeldern.
Bausätze, Prototypen und Reparaturen von Elektronikgeräten.
Einfache analoge Steuerschaltungen.
Packungsinhalt
1x Potentiometer WH148, 3-polig
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte lineare Kennlinie B für technische Zwecke.
Große Auswahl an Widerstandswerten innerhalb einer Baureihe.
Kompaktes Paneldesign mit standardmäßigem Dreipolanschluss.
Bekannte Einbaumaße erleichtern die Konstruktion und den Austausch der Komponente.
Installations- und Bedienungsanleitung
Setzen Sie das Potentiometer in eine Öffnung mit dem entsprechenden Durchmesser ein und befestigen Sie es mit einer Mutter.
Beim Löten sollte die Erhitzungszeit der Pins begrenzt werden, um Beschädigungen der internen Struktur zu vermeiden.
Vor der Installation prüfen Sie bitte den erforderlichen Widerstandswert und die korrekte Verbindung der äußeren und mittleren Klemmen.
Beachten Sie die maximale Betriebsspannung und die Verlustleistung des Bauteils.
Sicherheitshinweis
Das Bauteil ist nicht für den Betrieb oberhalb der angegebenen elektrischen Lastgrenze ausgelegt.
Eine fehlerhafte Verdrahtung kann das Potentiometer oder den nachgeschalteten Stromkreis beschädigen.
Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Bei Verwendung in Geräten, die an gefährliche Spannungen angeschlossen sind, müssen ein geeigneter baulicher Schutz und eine fachgerechte Installation gewährleistet sein.
