Descrizione

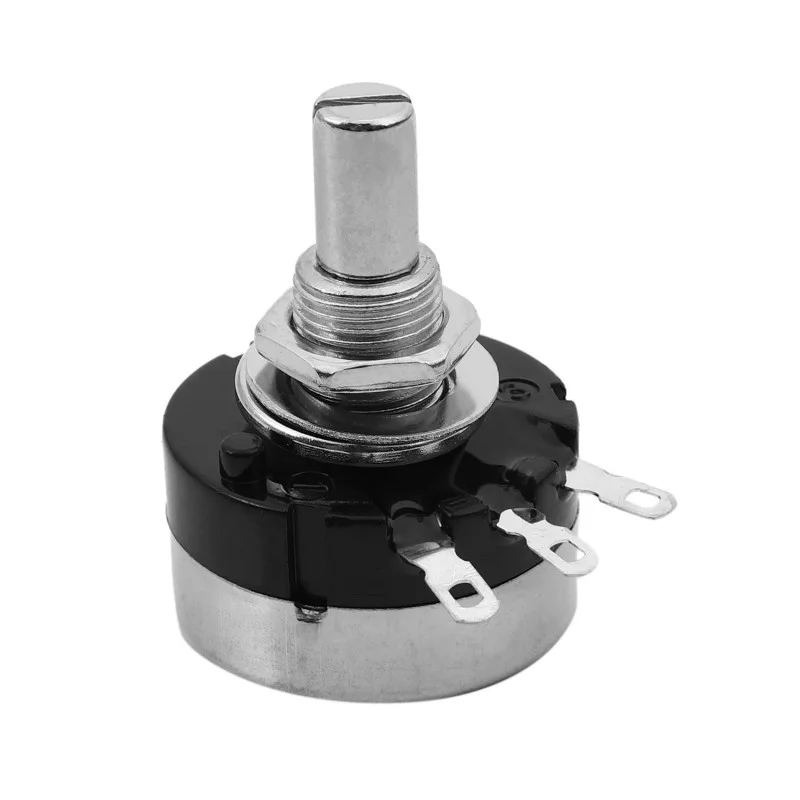

RV30YN20S potentiometeret er en roterende variabel modstand designet til kontinuerlig modstandsjustering i elektroniske kredsløb, styreelementer, strømforsyningsapplikationer og styresystemer. Designet med monteringsgevind, aksel og tre terminaler muliggør nem integration i panel- og indbyggede enheder. Produktet fås i en bred vifte af modstandsvarianter, hvilket gør det nemt at vælge den passende version til en specifik applikation.

Tekniske specifikationer

Model: RV30YN20S

Komponenttype: roterende potentiometer

Design: panel, med aksel og monteringsgevind

Antal stikkontakter: 3

Karakteristika: lineær, betegnelse B

Nominel effekt: 3W

Tilgængelige modstandsmuligheder: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M

Variantbetegnelser: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105

Tolerance: 1%

Konstruktion: enkeltdrejningsdesign

Funktioner og egenskaber

Kontinuerlig mekanisk modstandsjustering via roterende aksel

Lineær bølgeform egnet til styrings- og justeringskredsløb

Højere 3W belastningskapacitet til brug i applikationer med højere effektbehov end konventionelle miniaturepotentiometre

Metalaksel og gevindbeslag til fast panelmontering

Standard tre-terminaltilslutning til brug som variabel modstand eller spændingsdeler

Bredt udvalg af modstandsværdier til forskellige elektroniske designs og serviceapplikationer

Ideel til

Regulering af signalniveauer og spændinger i elektroniske kredsløb

Justerings- og kalibreringselementer i industriel og hobbyelektronik

Strømforsyning og strømkredsløb, der kræver et mere robust potentiometer

Panelbetjening til instrumenter og elektroniske enheder

Reservedele til reparation og vedligeholdelse af enheder, der bruger potentiometre i RV30-serien

Pakkens indhold

1x potentiometer RV30YN20S i den valgte modstandsvariant

Hvorfor vælge dette produkt?

Bekræftet modelnummer RV30YN20S

Tilgængelighed af flere modstandsværdier inden for én produktlinje

Lineær karakteristik egnet til tekniske og lovgivningsmæssige anvendelser

Mekanisk robust design til panelmontering

Nominel effekt på 3 W muliggør brug selv i mere krævende kredsløb

Installations- og betjeningsvejledning

Når du vælger en modstandsvariant, skal du tage det ønskede reguleringsområde og den elektriske belastning i kredsløbet i betragtning.

For korrekt drift skal de ydre terminaler forbindes som faste ender af modstandssporet og den midterste terminal som en løber.

Ved montering i et panel skal der sikres en mekanisk sikker fastgørelse ved hjælp af potentiometerets gevinddel.

Overskrid ikke komponentens nominelle effekt for at undgå overophedning af modstandsbanen og forkorte dens levetid.
