Descrizione

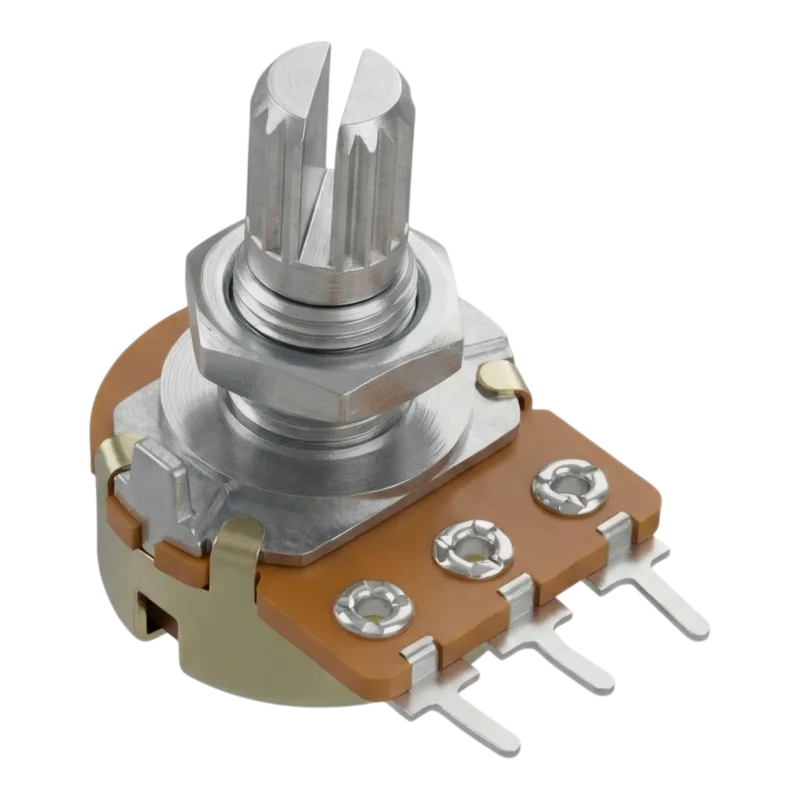

Potențiometrul rotativ de panou WH148 este un element de control pasiv conceput pentru schimbarea continuă a rezistenței în circuitele electrice și electronice. Designul cu 3 terminale permite utilizarea ca divizor de tensiune și ca rezistor variabil. Produsul este disponibil în caracteristica liniară B în mai multe valori de rezistență pentru instalare în dispozitive, panouri de control și aplicații de hobby și service.
Specificații tehnice
Tip produs: potențiometru rotativ
Serie de modele: WH148
Design: axial, montare pe panou
Număr de pini: 3 pini
Caracteristici: liniară, denumire B
Versiune: mono
Tip de șină: sârmă
Număr de rotații: 1
Unghi de rotație: 300°
Valori nominale ale rezistenței: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (în funcție de variantă)
Toleranță de rezistență: ±20%
Toleranță de liniaritate: ±5%
Pierdere de putere Pd: 125 mW
Tensiune maximă de funcționare: 200 V
Rezistență minimă de izolație: 1000 mOhm
Dimensiuni corp: 29x25x17 mm
Lungimea axului: 13 mm
Diametrul axului: 6 mm
Distanța dintre pini: 5 mm
Diametrul orificiului de montare: 7,2 mm
Fixare: cu piuliță
Funcții și caracteristici
Reglarea manuală a rezistenței prin rotirea axului.
Conexiunea cu trei terminale permite utilizarea ca divizor de tensiune.
Modificarea liniară a rezistenței este potrivită pentru funcții tehnice de control și reglare.
Arborele axial este proiectat pentru montarea într-un panou sau pe placa frontală a dispozitivului.
Fixarea mecanică cu o piuliță asigură o fixare fermă în orificiul de montare.
Disponibilitatea mai multor variante de rezistență facilitează alegerea intervalului de control adecvat.
Ideal pentru
Reglarea nivelului semnalului în circuitele electronice.
Elemente de reglare și control în dispozitive și panouri.
Kituri, prototipuri și reparații electronice.
Circuite de comandă analogice simple.
Conținutul pachetului
1x potențiometru WH148, 3 pini
De ce să alegeți acest produs?
Caracteristică liniară B clar definită pentru uz tehnic.
O gamă largă de valori de rezistență într-o singură serie de design.
Design compact al panoului cu conexiune standard cu trei pini.
Dimensiunile de montare cunoscute facilitează proiectarea și înlocuirea componentei.
Instrucțiuni de instalare și utilizare
Instalați într-un orificiu cu diametrul corespunzător și fixați potențiometrul cu o piuliță.
La lipire, limitați timpul de încălzire a pinilor pentru a evita deteriorarea structurii interne.
Înainte de instalare, verificați valoarea rezistenței necesare și conectarea corectă a bornelor exterioare și mijlocii.
Respectați tensiunea maximă de funcționare și disiparea de putere a componentei.
Notificare de siguranță
Componenta nu este destinată să funcționeze peste limita de sarcină electrică specificată.
Cablarea incorectă poate deteriora potențiometrul sau circuitul din aval.
Efectuați instalarea și service-ul numai după deconectarea alimentării cu energie electrică.
Când este utilizat în echipamente conectate la tensiuni periculoase, trebuie asigurată o protecție structurală adecvată și o instalare profesională.
