Descrizione

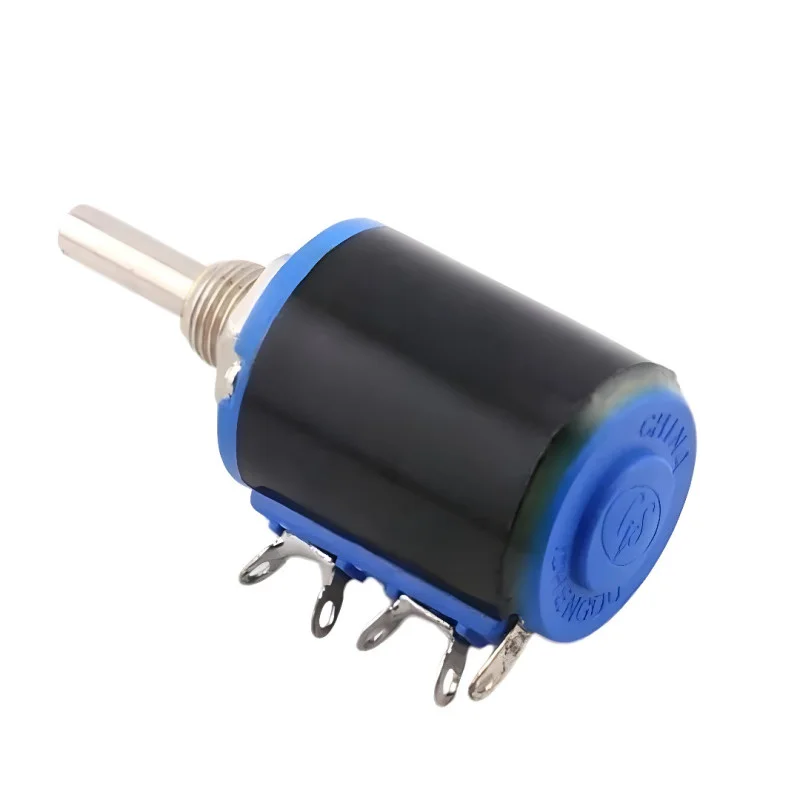

Potencjometr drutowy serii WXD3-12 przeznaczony jest do płynnej regulacji rezystancji w pomiarach, sterowaniu i elektronice przemysłowej. Konstrukcja z obrotowym wałkiem i drutową warstwą oporową nadaje się do zastosowań, w których wymagana jest wytrzymałość mechaniczna, stabilna praca i niezawodna regulacja parametrów elektrycznych.
Dane techniczne
Seria modeli: WXD3-12
Typ: potencjometr przewodowy
Moc znamionowa: 1 W
Dostępne warianty rezystancji: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Tolerancja rezystancji: ±5%
Temperatura pracy: -55°C do +125°C
Konstrukcja: panelowa, z wałem do ręcznej regulacji
Funkcje i cechy
Tor oporowy z przewodem zapewniający stabilne właściwości elektryczne i dobrą obciążalność.
Nadaje się do ustawiania napięcia, prądu lub wartości odniesienia w układach analogowych.
Konstrukcja mechaniczna z gwintem montażowym umożliwia stały montaż w panelu lub urządzeniu.
Obrotowy wałek zapewnia precyzyjną i płynną regulację ręczną.
Seria obejmuje różne warianty rezystancji, co pozwala na łatwe dopasowanie do konkretnego zastosowania.
Idealny dla
Instrumenty laboratoryjne i sprzęt pomiarowy
Obwody sterowania i regulacji przemysłowej
Zasilacze i obwody kalibracyjne
Aplikacje elektroniczne do obsługi i rozwoju
Urządzenia wymagające wytrzymałego potencjometru o wyższej rezystancji niż w przypadku konwencjonalnych konstrukcji węglowych
Zawartość opakowania
1x potencjometr przewodowy WXD3-12 1W w wybranym wariancie rezystancji
1x nakrętka mocująca
1x podkładka
Dlaczego warto wybrać ten produkt?
Konstrukcja przewodu nadaje się do zastosowań wymagających stabilności i wytrzymałości mechanicznej.
Szeroki zakres wartości rezystancji pozwala na łatwy dobór do konkretnego połączenia.
Montaż panelowy z użyciem wałka jest praktyczny w przypadku integracji z urządzeniami i szafami sterowniczymi.
Zakres temperatur pracy pozwala na stosowanie urządzenia również w bardziej wymagających warunkach technicznych.
Moc znamionowa 1 W jest odpowiednia do typowych zadań sterowania i regulacji.
Instrukcja instalacji i obsługi
Przy doborze wariantu rezystora należy wziąć pod uwagę wymagany zakres regulacji i moc obciążenia układu.
Potencjometr należy zamontować w taki sposób, aby na zaciskach i wałku nie występowały żadne naprężenia mechaniczne.
Aby zapewnić prawidłowe działanie, zalecamy sprawdzenie połączenia zacisków końcowych i prowadnicy przed uruchomieniem.
Podczas lutowania wskazane jest ograniczenie czasu działania naprężeń cieplnych na piny do niezbędnego minimum.
Informacja o bezpieczeństwie
Maksymalne dopuszczalne napięcie robocze należy zawsze oceniać w odniesieniu do wartości rezystancji właściwej i strat mocy w danym zastosowaniu.
Jeżeli element będzie używany w obwodach z niebezpiecznym napięciem, montaż musi zostać przeprowadzony przez osobę wykwalifikowaną.
Podczas pracy w urządzeniach o napięciu powyżej 60 V prądu stałego lub w aplikacjach sieciowych konieczne jest zapewnienie odpowiedniej izolacji, ekranowania i zabezpieczenia przed dotknięciem części pod napięciem.
