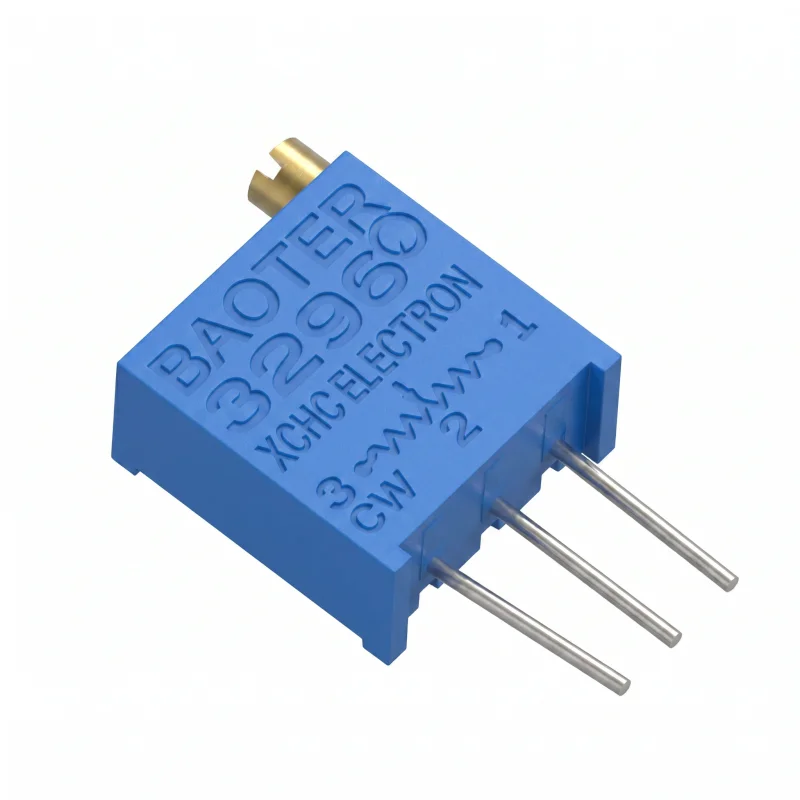

Potencjometr montażowy wieloobrotowy 3296W to rezystor nastawny przeznaczony do precyzyjnej regulacji parametrów elektrycznych w obwodach elektronicznych. Pionowe ułożenie osi oraz wyprowadzenia o rastrze pasującym do płytek drukowanych umożliwiają jego zastosowanie podczas kalibracji, ustawiania wartości referencyjnych i prac serwisowych urządzeń.
Specyfikacja techniczna
Typ: potencjometr montażowy 3296W
Wykonanie: wieloobrotowy rezystor nastawny
Charakterystyka: liniowa
Tolerancja rezystancji: ±10%
Moc strat: 0,5 W
Liczba obrotów: 25
Kąt regulacji: 9000° ±20°
Oś: pionowa
Wymiary: 9,53 × 4,83 × 10,03 mm
Raster wyprowadzeń: 2,54 mm
Montaż: do płytek drukowanych (PCB)
Funkcje i właściwości
Umożliwia precyzyjną regulację rezystancji dzięki mechanizmowi wieloobrotowemu.
Liniowy przebieg rezystancji jest idealny do kalibracji w obwodach analogowych i sterujących.
Pionowa oś zapewnia dostęp do elementu regulacyjnego od góry płytki.
Trzy wyprowadzenia pozwalają na użycie jako regulowany rezystor lub dzielnik napięcia, w zależności od konfiguracji obwodu.
Dostępność wielu wartości rezystancji umożliwia dobór odpowiedniego wariantu do wymaganego zakresu regulacji.
Idealny do
Kalibracji obwodów elektronicznych.
Ustawiania napięcia referencyjnego lub punktu pracy.
Prac serwisowych i tworzenia prototypów laboratoryjnych.
Montażu na płytkach drukowanych w aplikacjach o niskiej mocy.
Obwodów projektowych, pomiarowych i regulacyjnych wymagających precyzyjnego dostrojenia rezystancji.
Zawartość opakowania
1 sztuka potencjometru 3296W w wybranym wariancie rezystancji.
Dlaczego warto wybrać ten produkt
Wieloobrotowa konstrukcja pozwala na znacznie dokładniejszą regulację niż w przypadku potencjometrów jednoobrotowych.
Moc strat na poziomie 0,5 W jest odpowiednia dla aplikacji regulacyjnych małej mocy.
Raster wyprowadzeń 2,54 mm odpowiada standardowym otworom na płytkach drukowanych.
Warianty o różnych wartościach rezystancji pokrywają szeroki zakres standardowych potrzeb regulacyjnych.
Pionowa regulacja jest idealna dla płytek, gdzie dostęp do potencjometru znajduje się od góry.
Instrukcja montażu i obsługi
Przed montażem sprawdź wybraną wartość rezystancji oraz schemat podłączenia wyprowadzeń w danym obwodzie.
Podczas lutowania unikaj przegrzewania wyprowadzeń i korpusu elementu.
Regulację przeprowadzaj odpowiednim śrubokrętem, nie używając nadmiernej siły mechanicznej.
Nie przekraczaj maksymalnej dopuszczalnej mocy strat elementu.
Uwagi dotyczące bezpieczeństwa
Element jest przeznaczony do użytku w obwodach elektronicznych i wymaga prawidłowego podłączenia zgodnie z projektem urządzenia.
Nieprawidłowe podłączenie lub przekroczenie mocy strat może prowadzić do przegrzania, uszkodzenia elementu lub awarii obwodu.
Montaż w urządzeniach podłączonych do niebezpiecznego napięcia może być wykonywany wyłącznie przez osobę posiadającą odpowiednie kwalifikacje elektrotechniczne.
Przed przystąpieniem do pracy z zamontowaną płytką odłącz zasilanie i rozładuj elementy magazynujące energię w obwodzie.
