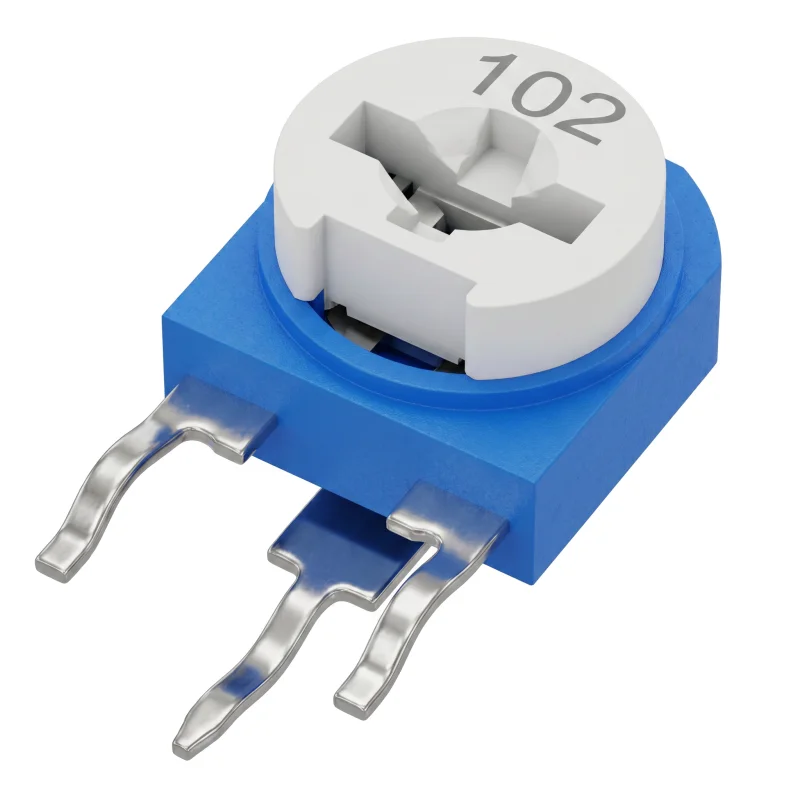

Stojący węglowy potencjometr montażowy RM-063 to jednoobrotowy element regulacyjny przeznaczony do montażu w obwodach elektronicznych. Służy do ręcznego ustawiania wartości rezystancji w ramach wybranego wariantu, na przykład podczas kalibracji, dostrajania lub regulacji serwisowej układu.
Specyfikacja techniczna
Typ: potencjometr montażowy węglowy
Wersja: stojąca
Oznaczenie modelu: RM-063
Rozmiar: 5 mm
Oś regulacji: pionowa
Liczba obrotów: 1
Kąt regulacji: 200° ± 20°
Tolerancja rezystancji: ±20%
Maksymalne napięcie: 50 V DC
Moc strat: 0,1 W
Wymiary: 6,4 x 5,2 x 11,3 mm
Raster wyprowadzeń: 5 mm
Funkcje i właściwości
Umożliwia ręczną regulację rezystancji za pomocą górnego elementu nastawczego.
Jednoobrotowa konstrukcja jest odpowiednia do podstawowego dostrajania wartości w obwodzie.
Stojąca konstrukcja oszczędza miejsce na płytce drukowanej (PCB).
Trzywyprowadzeniowa konstrukcja odpowiada potencjometrowi używanemu jako regulowany dzielnik napięcia lub zmienny rezystor, w zależności od podłączenia.
Produkt jest dostarczany w wybranym wariancie rezystancji.
Idealne do
Obwodów kalibracyjnych i regulacyjnych w elektronice.
Napraw serwisowych i wymiany potencjometrów o tym samym typie i parametrach.
Prototypów rozwojowych i układów laboratoryjnych.
Płytek drukowanych wymagających pionowej regulacji potencjometru.
Zawartość opakowania
1x Stojący węglowy potencjometr montażowy RM-063 w wybranym wariancie rezystancji.
Dlaczego warto wybrać ten produkt
Podane parametry umożliwiają wybór na podstawie wartości rezystancji, tolerancji, limitu napięcia i mocy strat.
Stojąca konstrukcja z pionową osią umożliwia regulację od góry po zamontowaniu na płytce.
Raster wyprowadzeń 5 mm ułatwia weryfikację pod kątem konkretnego projektu lub zamiennika.
Różne warianty wartości rezystancji pozwalają na zastosowanie w wielu typach obwodów regulacyjnych.
Instrukcje instalacji i obsługi
Przed montażem należy sprawdzić zgodność wartości rezystancji, rastra wyprowadzeń i konstrukcji mechanicznej z daną aplikacją.
Podczas lutowania należy unikać nadmiernego obciążenia cieplnego obudowy i wyprowadzeń.
Regulację należy przeprowadzać za pomocą odpowiedniego narzędzia, bez użycia nadmiernej siły na element nastawczy.
Montaż i podłączenie do urządzenia elektrycznego powinna wykonywać osoba posiadająca wiedzę z zakresu obwodów elektronicznych.
Uwagi dotyczące bezpieczeństwa
Nie należy przekraczać maksymalnego napięcia 50 V DC ani mocy strat 0,1 W.
Nieprawidłowe podłączenie lub przeciążenie może spowodować przegrzanie, uszkodzenie elementu lub awarię podłączonego obwodu.
Nie należy montować ani modyfikować elementu w obwodzie pod napięciem.
Przed uruchomieniem urządzenia należy sprawdzić polaryzację obwodu, osadzenie mechaniczne oraz jakość połączeń lutowanych.
